通带频率1.95~12.75GHz, DC-1.65GHz≥40dB, 14.7-25GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.95 | ~ | 12.75 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1.65 | GHz≥ | 40 | dB | ||
| 带外抑制 | 14.7-25 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

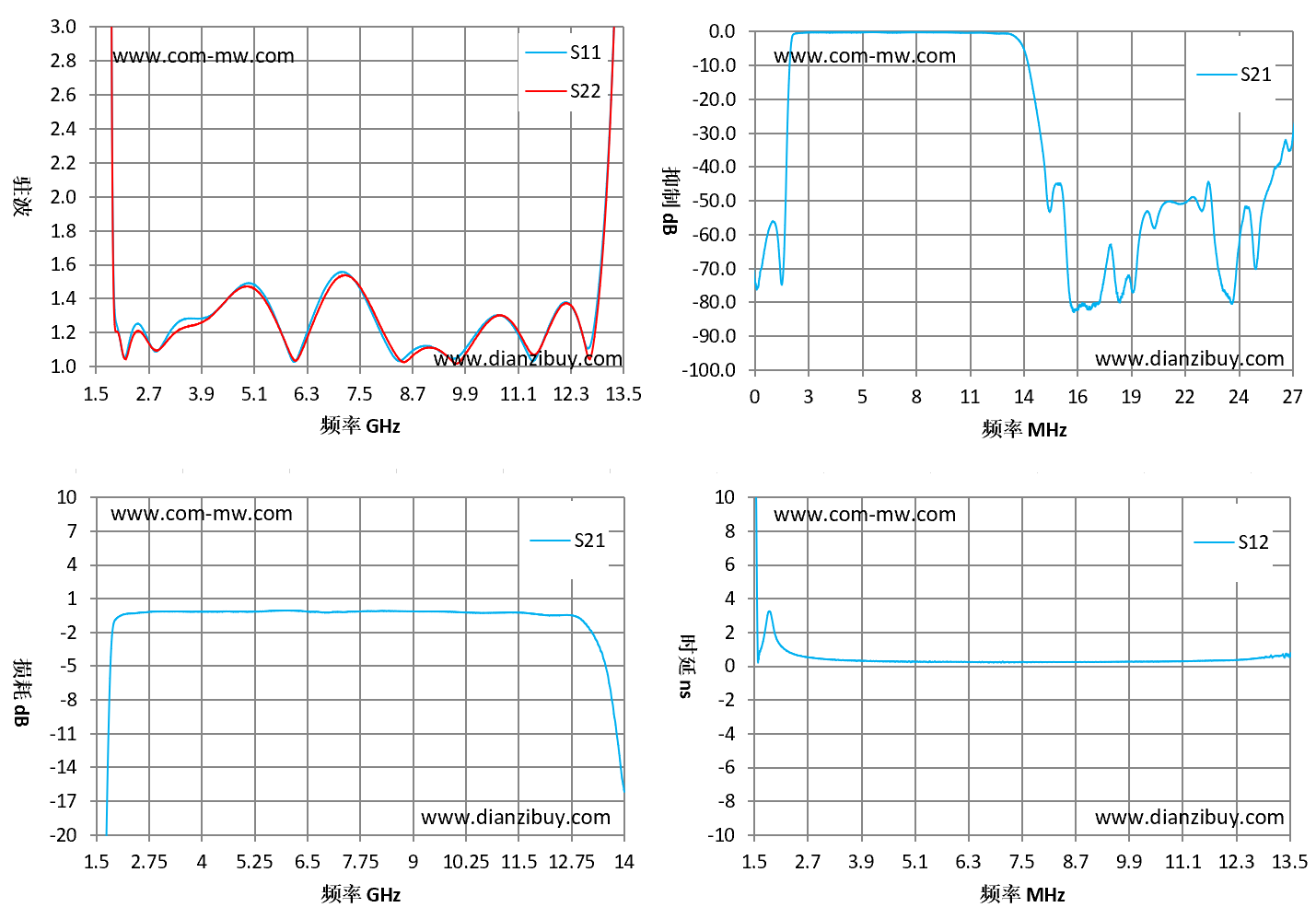

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 1.5 | 53.36 | 47 | -79.26 | 13.21 |
| 1.6 | 35.62 | 35.36 | 41.11 | 1.06 |
| 2.36 | 1.23 | 1.19 | -0.36 | 0.74 |
| 3.21 | 1.21 | 1.18 | -0.18 | 0.39 |
| 4.07 | 1.3 | 1.29 | -0.2 | 0.3 |
| 4.93 | 1.49 | 1.47 | -0.18 | 0.25 |
| 5.79 | 1.15 | 1.16 | -0.11 | 0.26 |
| 6.64 | 1.42 | 1.38 | -0.22 | 0.24 |
| 7.5 | 1.46 | 1.47 | -0.19 | 0.24 |
| 8.36 | 1.04 | 1.06 | -0.14 | 0.25 |
| 9.21 | 1.11 | 1.11 | -0.18 | 0.25 |
| 10.07 | 1.16 | 1.14 | -0.23 | 0.27 |
| 10.93 | 1.26 | 1.27 | -0.3 | 0.28 |
| 11.79 | 1.23 | 1.22 | -0.36 | 0.33 |
| 12.64 | 1.13 | 1.11 | -0.49 | 0.43 |
| 13.5 | 5.75 | 5.24 | -4.26 | 0.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
