通带频率 4.98~12.02GHz, 4GHz≥20dB, 15-30GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.98 | ~ | 12.02 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 4 | GHz≥ | 20 | dB | ||
| 带外抑制 | 15-30 | GHz≥ | 30 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

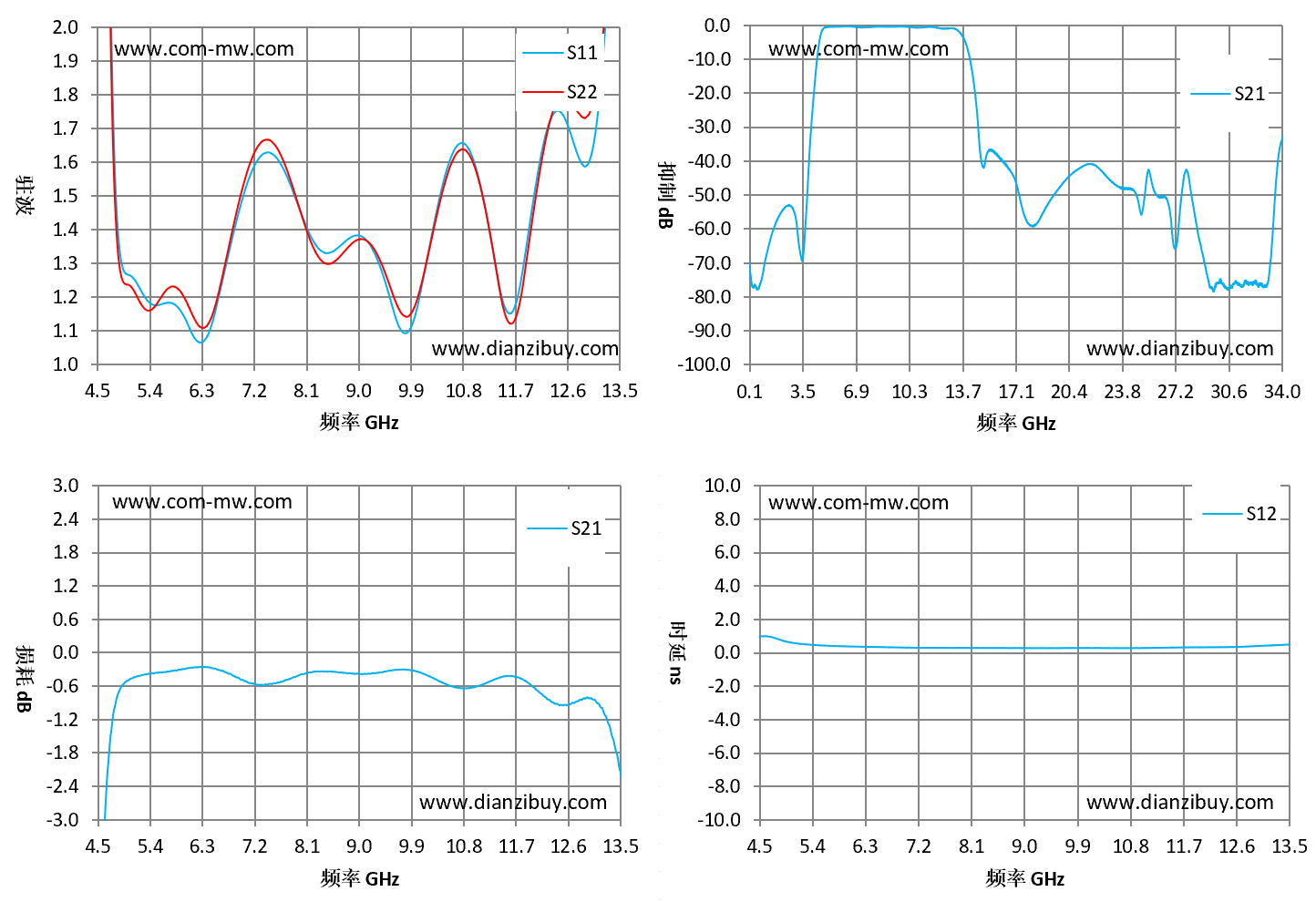

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 4.5 | 8.26 | 8.82 | -5.8 | 0.97 |
| 5.14 | 1.25 | 1.21 | -0.44 | 0.56 |
| 5.79 | 1.18 | 1.23 | -0.33 | 0.41 |
| 6.43 | 1.1 | 1.13 | -0.27 | 0.35 |
| 7.07 | 1.54 | 1.57 | -0.54 | 0.31 |
| 7.71 | 1.58 | 1.6 | -0.5 | 0.3 |
| 8.36 | 1.34 | 1.3 | -0.34 | 0.29 |
| 9 | 1.38 | 1.37 | -0.39 | 0.28 |
| 9.64 | 1.13 | 1.18 | -0.31 | 0.29 |
| 10.29 | 1.42 | 1.4 | -0.47 | 0.29 |
| 10.93 | 1.63 | 1.61 | -0.63 | 0.29 |
| 11.57 | 1.15 | 1.12 | -0.42 | 0.32 |
| 12.21 | 1.68 | 1.66 | -0.81 | 0.34 |
| 12.86 | 1.59 | 1.73 | -0.82 | 0.39 |
| 13.5 | 2.9 | 2.8 | -2.16 | 0.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
