通带频率4.6~12.75GHz, DC-3.9GHz≥40dB, 14.7-25GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.6 | ~ | 12.75 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-3.9 | GHz≥ | 40 | dB | ||
| 带外抑制 | 14.7-25 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

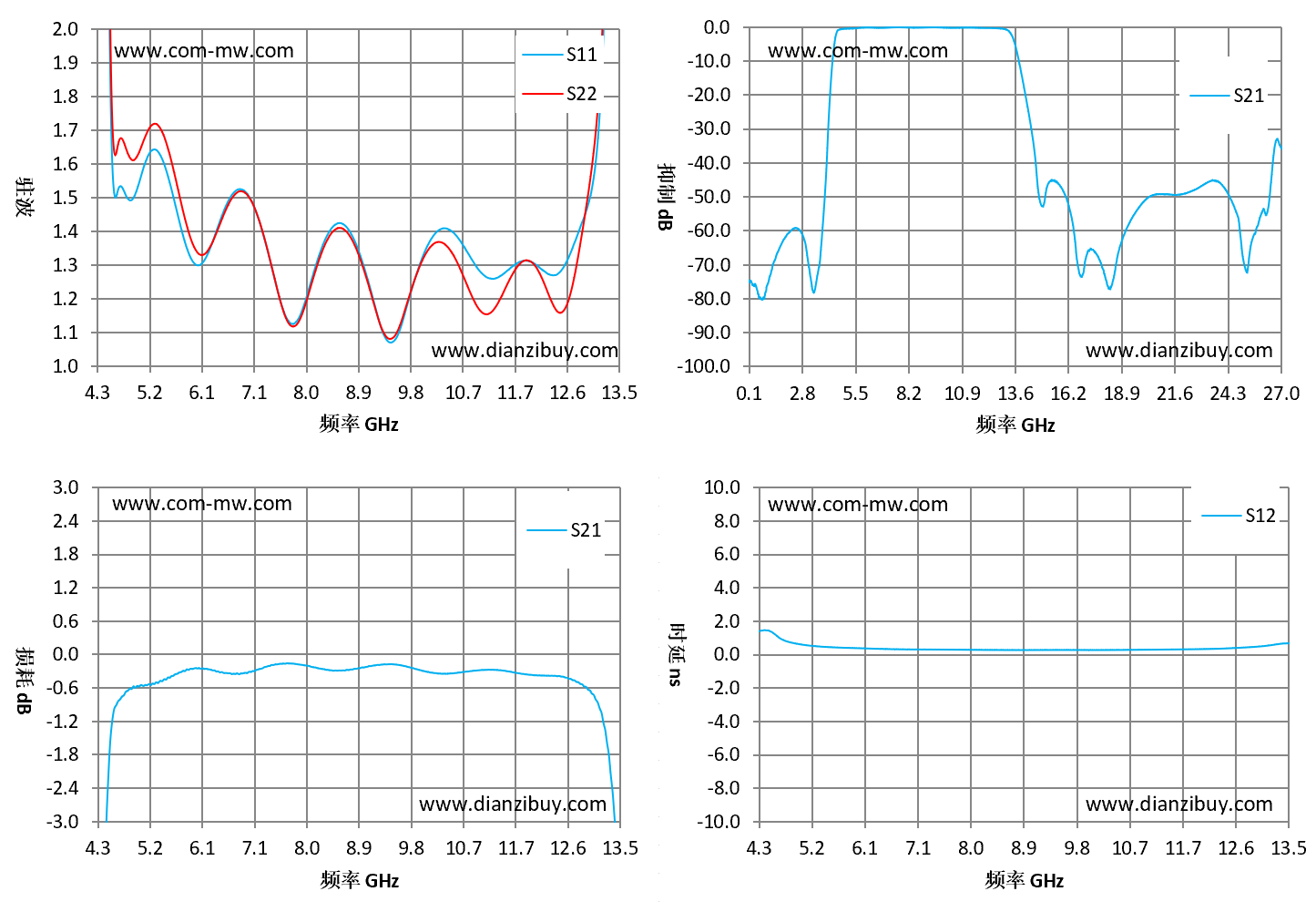

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 4.3 | 12.59 | 16.55 | -10.1 | 1.38 |
| 4.96 | 1.51 | 1.62 | -0.6 | 0.63 |
| 5.61 | 1.52 | 1.6 | -0.39 | 0.42 |
| 6.27 | 1.35 | 1.35 | -0.27 | 0.34 |
| 6.93 | 1.51 | 1.51 | -0.34 | 0.29 |
| 7.59 | 1.16 | 1.16 | -0.17 | 0.29 |
| 8.24 | 1.35 | 1.33 | -0.26 | 0.27 |
| 8.9 | 1.34 | 1.33 | -0.25 | 0.26 |
| 9.56 | 1.08 | 1.1 | -0.19 | 0.26 |
| 10.21 | 1.39 | 1.36 | -0.34 | 0.26 |
| 10.87 | 1.32 | 1.22 | -0.3 | 0.28 |
| 11.53 | 1.29 | 1.25 | -0.31 | 0.3 |
| 12.19 | 1.28 | 1.24 | -0.39 | 0.33 |
| 12.84 | 1.43 | 1.4 | -0.55 | 0.44 |
| 13.5 | 5.84 | 6.27 | -4.5 | 0.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
