通带频率6~12GHz, DC-5&14.2-21GHz≥55dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 5.25&13.5 | GHz≥ | 35 | dB | ||
| 带外抑制 | DC-5&14.2-21 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 |

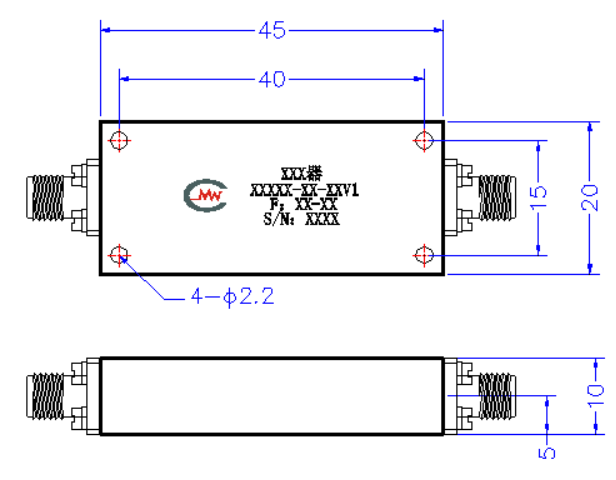

| 接口形式 | SMA-K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

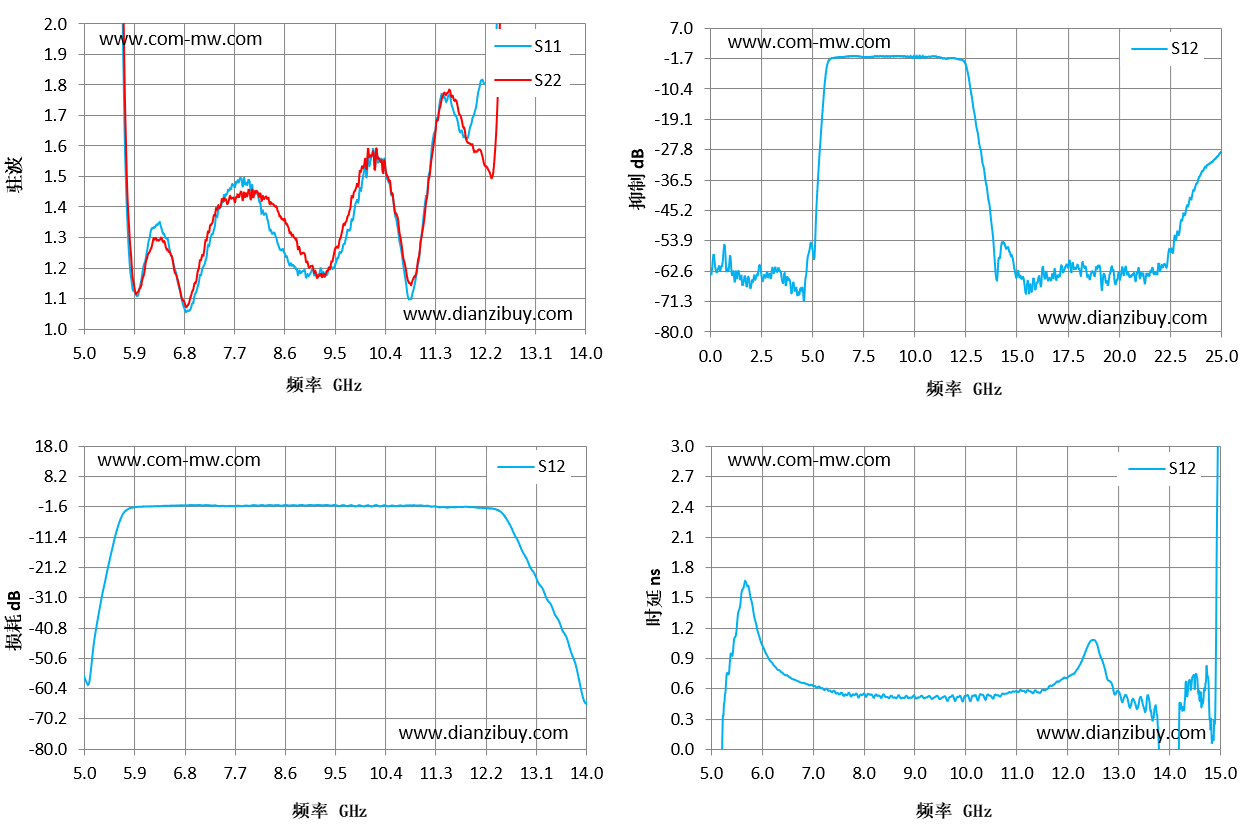

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 5 | 13.56 | 15.95 | -57.24 | -0.65 |
| 5.64 | 3.09 | 3.3 | -5.46 | 1.63 |
| 6.29 | 1.34 | 1.3 | -1.39 | 0.79 |
| 6.93 | 1.08 | 1.12 | -1.08 | 0.64 |
| 7.57 | 1.45 | 1.41 | -1.36 | 0.55 |
| 8.21 | 1.39 | 1.44 | -1.19 | 0.53 |
| 8.86 | 1.19 | 1.27 | -1.07 | 0.51 |
| 9.5 | 1.21 | 1.26 | -1.08 | 0.5 |
| 10.14 | 1.55 | 1.57 | -1.49 | 0.53 |
| 10.79 | 1.13 | 1.18 | -1.17 | 0.55 |
| 11.43 | 1.77 | 1.76 | -1.67 | 0.57 |
| 12.07 | 1.77 | 1.59 | -1.91 | 0.74 |
| 12.71 | 8.55 | 6.38 | -10.68 | 0.84 |
| 13.36 | 16.64 | 14.04 | -33.12 | 0.4 |
| 14 | 17.8 | 11.39 | -65.17 | -11.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
