通带频率5.5~12.5GHz, 4.5&13.5GHz≥35dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.5 | ~ | 12.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 4.5&13.5 | GHz≥ | 35 | dB | ||
| 带外抑制 | 3.5&14.5 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 |

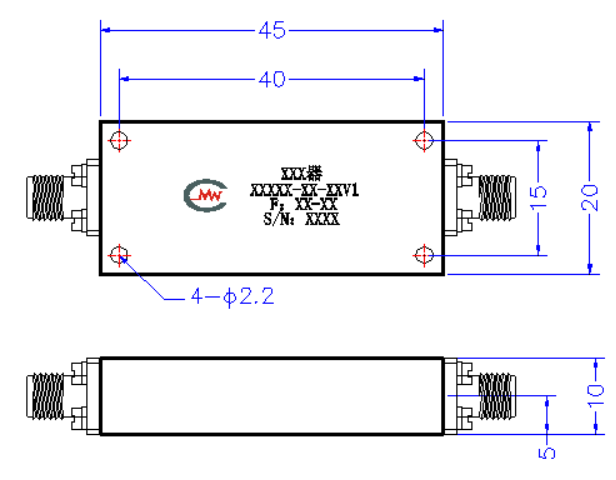

| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

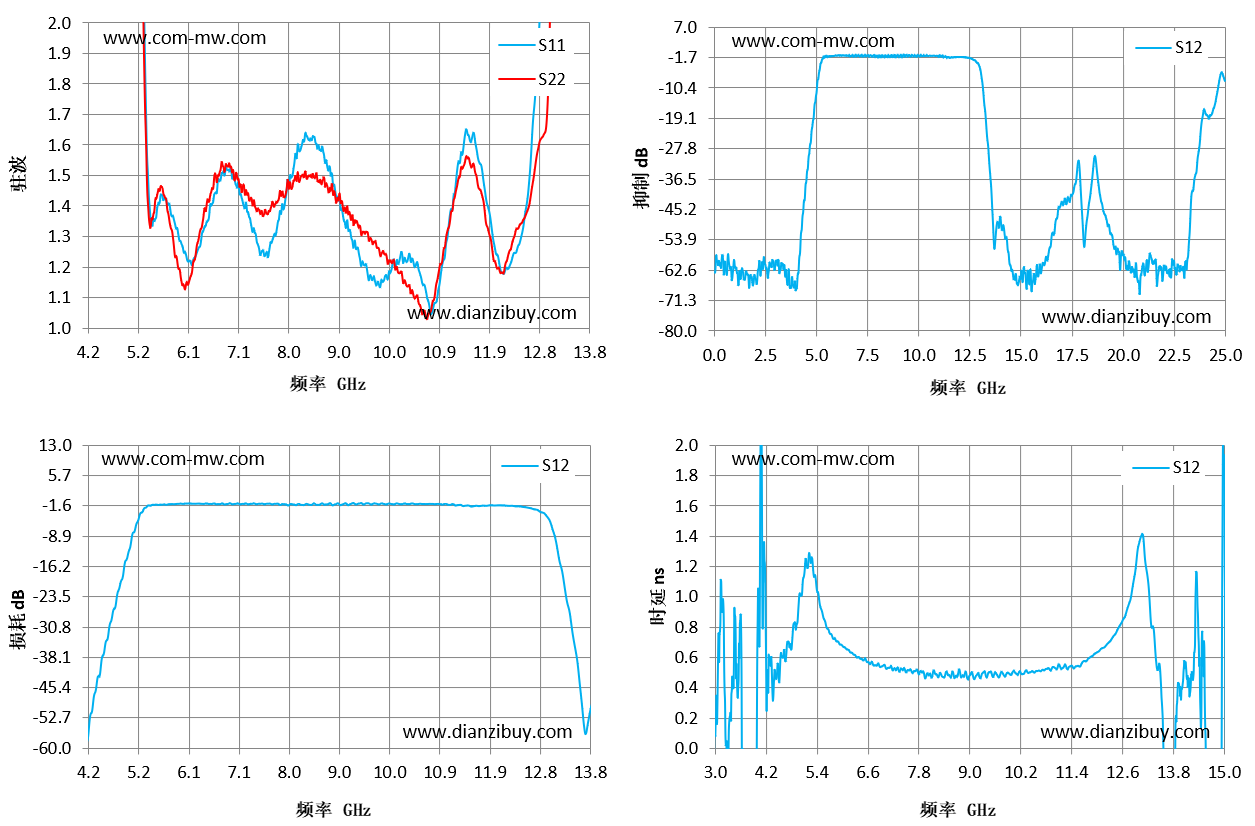

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4.2 | 31.26 | 19.04 | -54.95 | 0.25 |
| 4.89 | 12.79 | 13.42 | -15.18 | 0.78 |
| 5.57 | 1.43 | 1.46 | -1.31 | 0.84 |
| 6.26 | 1.24 | 1.26 | -1.1 | 0.62 |
| 6.94 | 1.5 | 1.51 | -1.26 | 0.54 |
| 7.63 | 1.23 | 1.37 | -1.11 | 0.5 |
| 8.31 | 1.62 | 1.5 | -1.45 | 0.49 |
| 9 | 1.43 | 1.44 | -1.39 | 0.48 |
| 9.69 | 1.15 | 1.28 | -1.08 | 0.47 |
| 10.37 | 1.22 | 1.11 | -1.07 | 0.5 |
| 11.06 | 1.29 | 1.31 | -1.31 | 0.52 |
| 11.74 | 1.51 | 1.43 | -1.57 | 0.57 |
| 12.43 | 1.27 | 1.33 | -1.72 | 0.75 |
| 13.11 | 5.51 | 3.11 | -8.81 | 1.32 |
| 13.8 | 12.86 | 11.52 | -50.46 | -0.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
