通带频率11.5~15GHz, DC-10GHz≥60dBc, 16.7-31GHz≥60dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 11.5 | ~ | 15 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-10 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 16.7-31 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.80 |

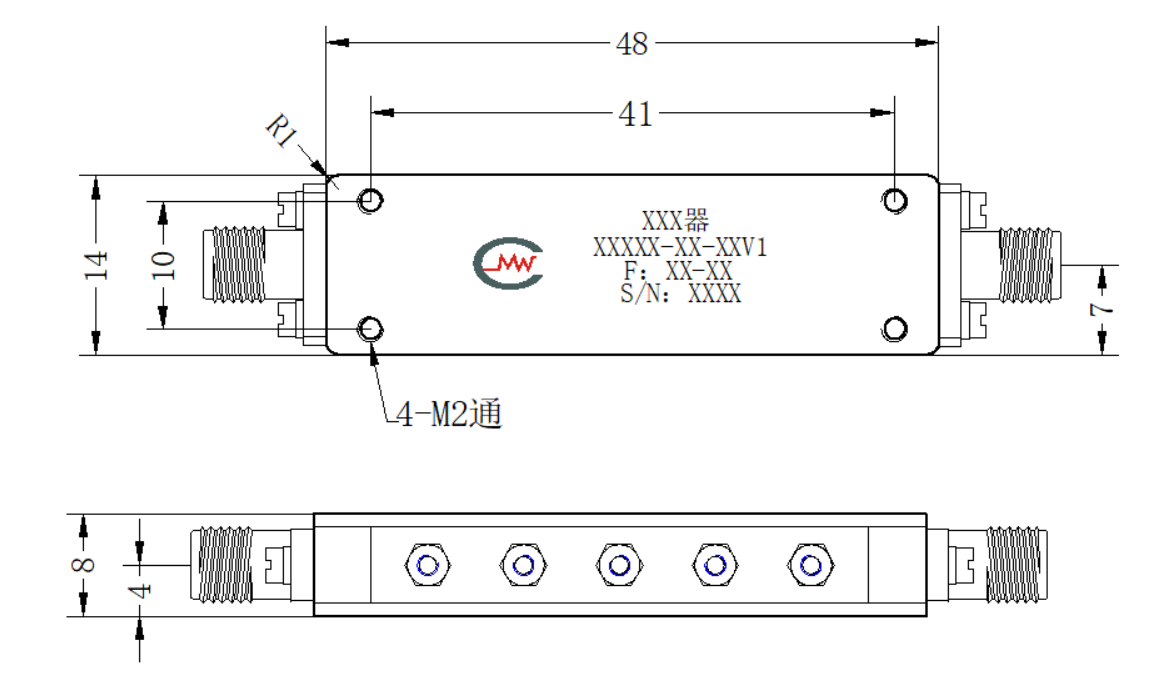

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

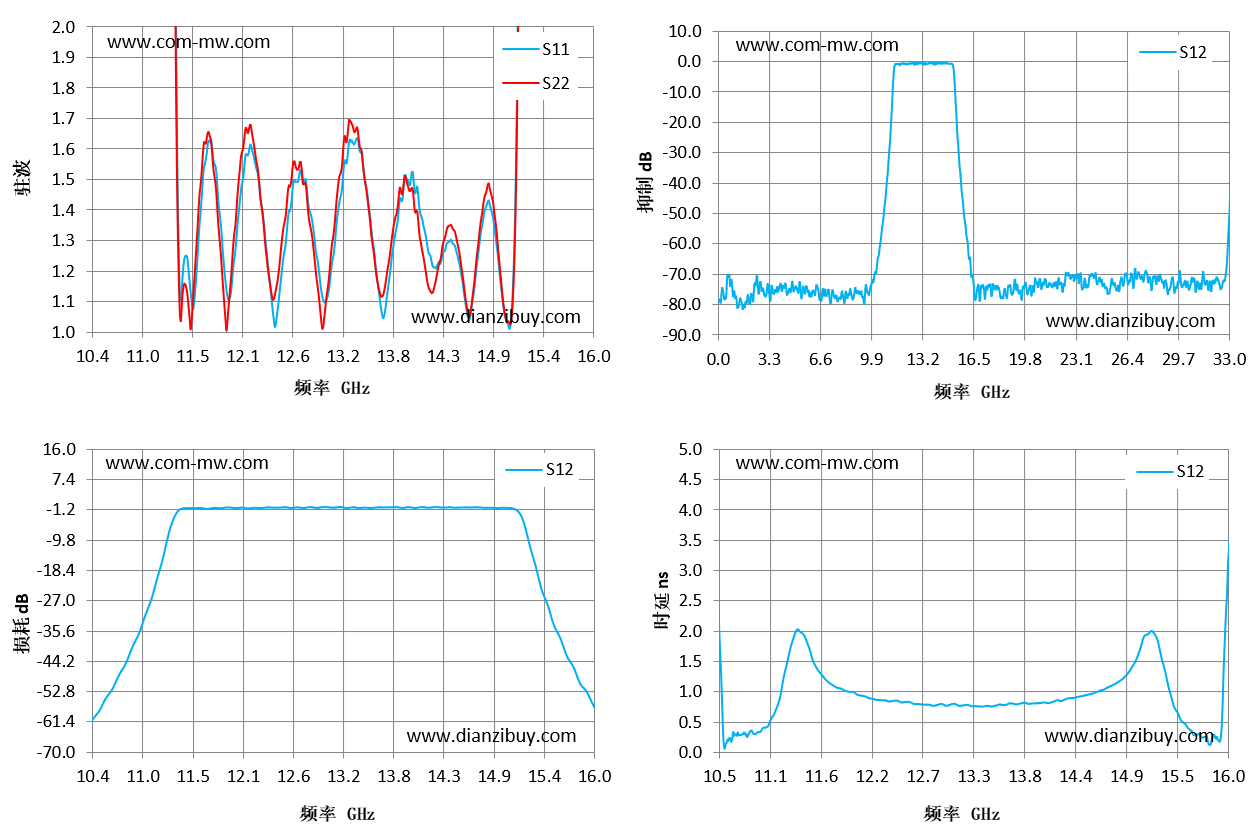

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 10.4 | 79.02 | 54.76 | -60.88 | 7.34 |
| 10.8 | 66.91 | 39.12 | -43.03 | 0.25 |
| 11.2 | 24.15 | 12.8 | -13.25 | 1.27 |
| 11.6 | 1.35 | 1.45 | -0.74 | 1.29 |
| 12 | 1.27 | 1.35 | -0.75 | 0.95 |
| 12.4 | 1.12 | 1.13 | -0.61 | 0.86 |
| 12.8 | 1.46 | 1.44 | -0.56 | 0.77 |
| 13.2 | 1.5 | 1.58 | -0.6 | 0.78 |
| 13.6 | 1.14 | 1.14 | -0.57 | 0.79 |
| 14 | 1.47 | 1.41 | -0.74 | 0.82 |
| 14.4 | 1.3 | 1.35 | -0.56 | 0.92 |
| 14.8 | 1.41 | 1.46 | -0.68 | 1.15 |
| 15.2 | 4.77 | 4.32 | -3.99 | 1.97 |
| 15.6 | 108.35 | 84.1 | -36.65 | 0.36 |
| 16 | 147.17 | 95.28 | -57.26 | 3.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
