通带频率13.7~14.55GHz, DC-11.75GHz≥55dBc, 15.5-30GHz≥50dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13.7 | ~ | 14.55 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-11.75 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 12.75 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 13.05 | GHz≥ | 45 | dBc | ||
| 带外抑制 | 14.95 | GHz≥ | 20 | dBc | ||
| 带外抑制 | 15.5-30 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.30 |

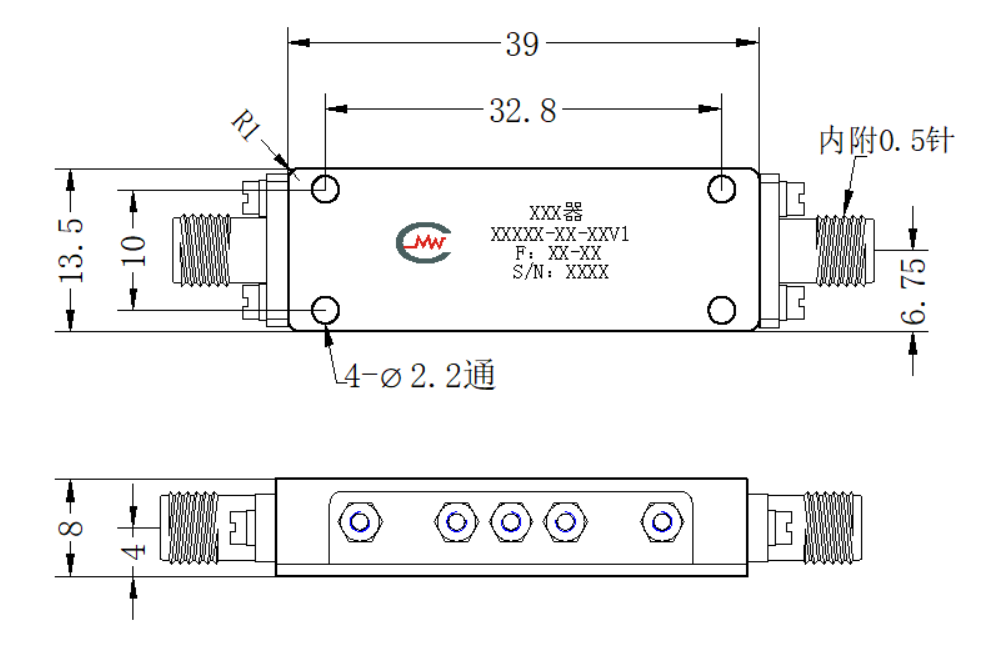

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

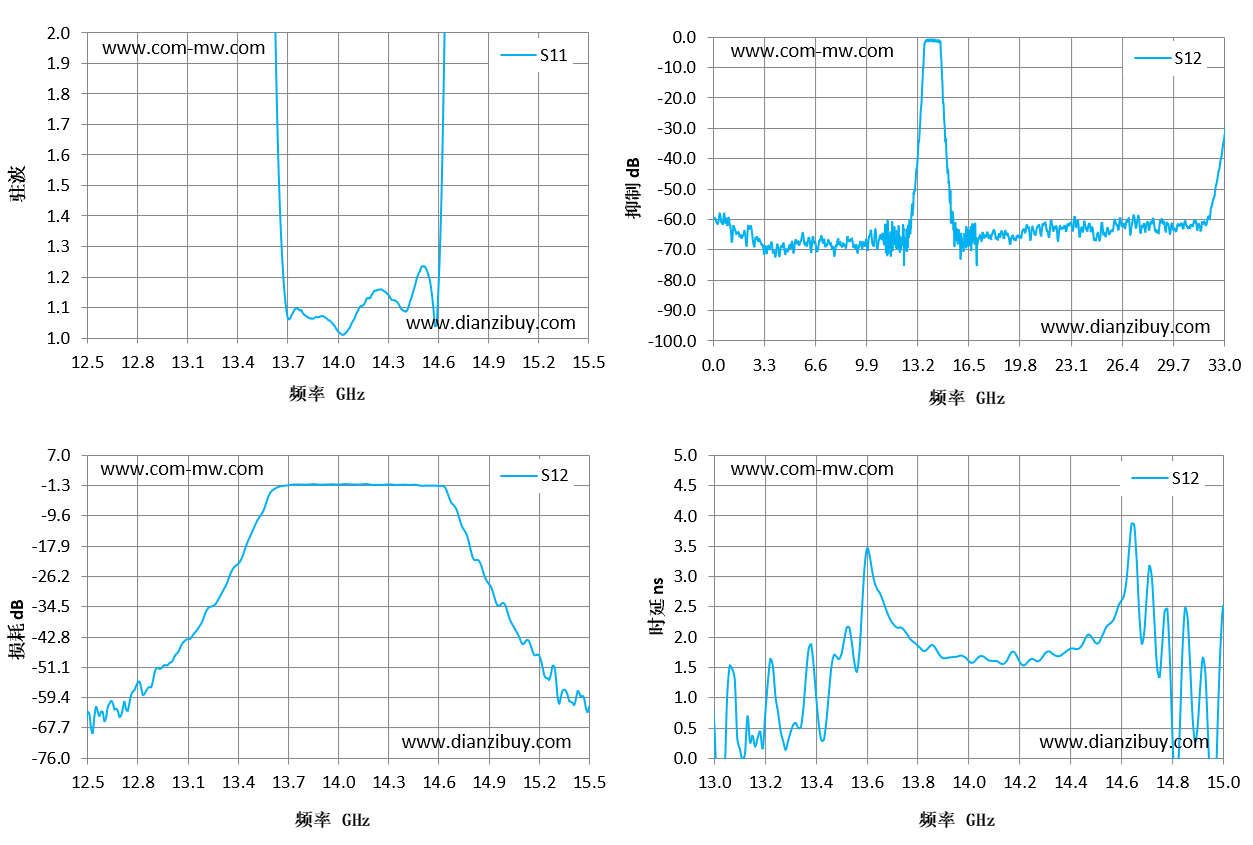

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 12.5 | 32.49 | -63.36 | -2.78 |
| 12.71 | 34.04 | -62.44 | 0.16 |
| 12.93 | 30.77 | -51.53 | 1.37 |
| 13.14 | 27.84 | -41.62 | 0.26 |
| 13.36 | 23.93 | -24.75 | 1.37 |
| 13.57 | 5.24 | -5.62 | 1.75 |
| 13.79 | 1.08 | -0.97 | 1.89 |
| 14 | 1.02 | -0.97 | 1.6 |
| 14.21 | 1.15 | -1.06 | 1.54 |
| 14.43 | 1.12 | -1.04 | 1.8 |
| 14.64 | 2.1 | -1.96 | 3.87 |
| 14.86 | 20.74 | -24.13 | 2.32 |
| 15.07 | 30.37 | -41.78 | 1.31 |
| 15.29 | 37.43 | -50.76 | 2.59 |
| 15.5 | 46.35 | -61.91 | 1.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
