通带频率14~20GHz, DC-10GHz≥80dBc, 21-21.4GHz≥53dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 14 | ~ | 20 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-10 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 21-21.4 | GHz≥ | 53 | dBc | ||
| 带外抑制 | 21.4-30 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.8 |

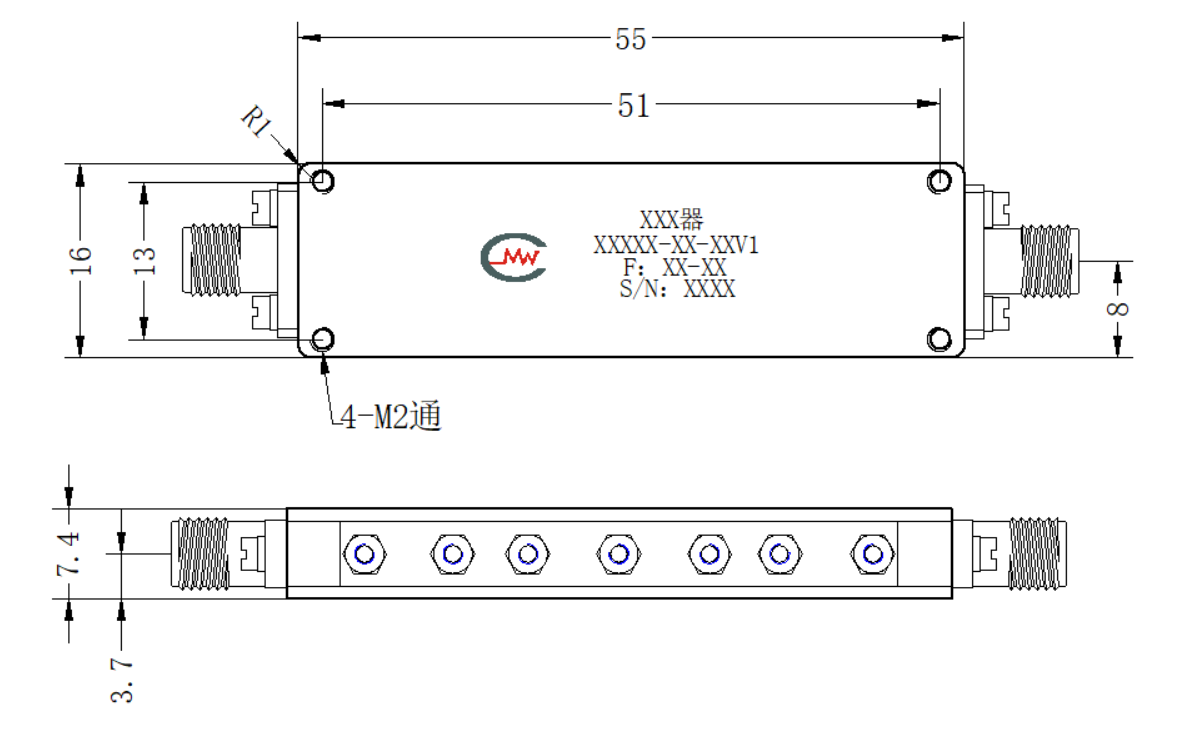

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

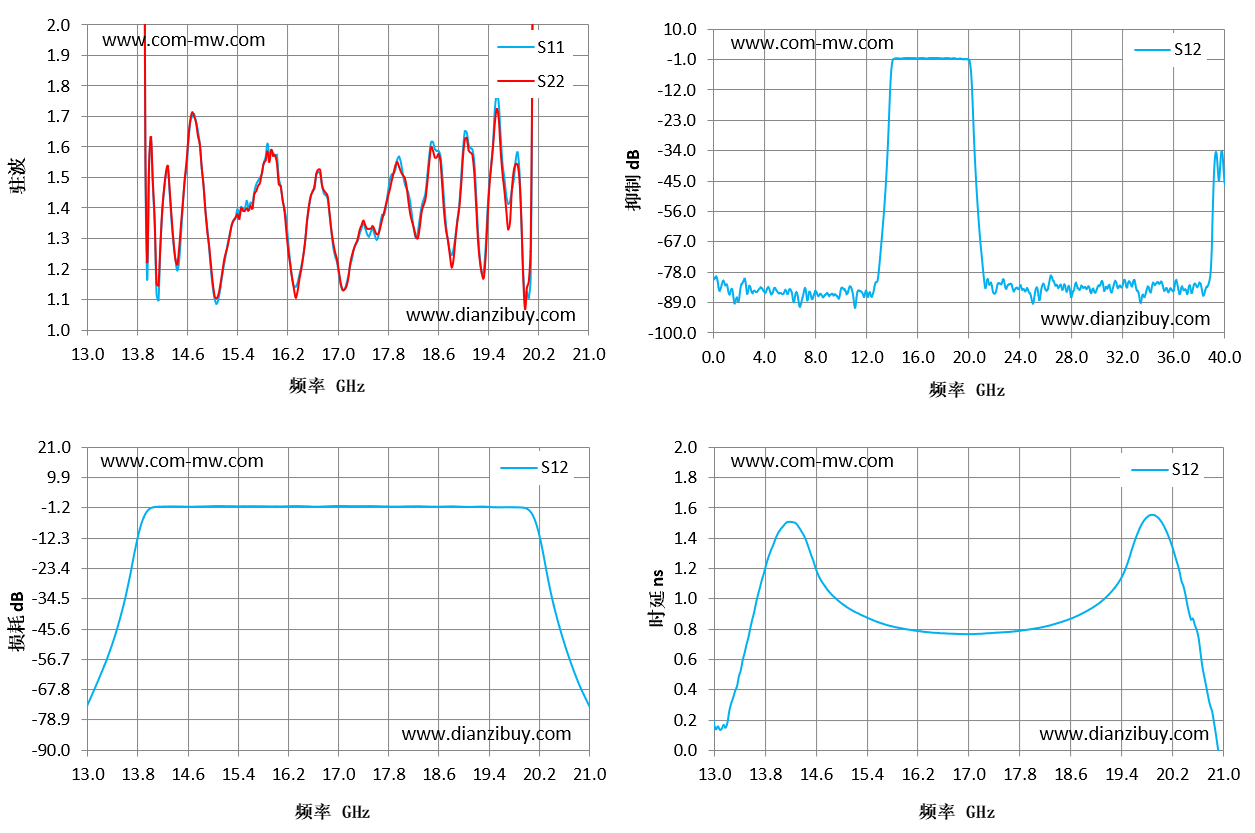

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 13 | 43.8 | 40.04 | -73.53 | -73.53 | 0.17 |
| 13.57 | 42.5 | 39.99 | -37.55 | -37.55 | 0.81 |
| 14.14 | 1.1 | 1.15 | -0.71 | -0.71 | 1.51 |
| 14.71 | 1.71 | 1.7 | -0.71 | -0.71 | 1.1 |
| 15.29 | 1.32 | 1.31 | -0.55 | -0.55 | 0.9 |
| 15.86 | 1.57 | 1.56 | -0.59 | -0.59 | 0.81 |
| 16.43 | 1.21 | 1.2 | -0.52 | -0.52 | 0.78 |
| 17 | 1.22 | 1.23 | -0.45 | -0.45 | 0.77 |
| 17.57 | 1.33 | 1.34 | -0.51 | -0.51 | 0.78 |
| 18.14 | 1.45 | 1.42 | -0.59 | -0.59 | 0.81 |
| 18.71 | 1.42 | 1.38 | -0.65 | -0.65 | 0.89 |
| 19.29 | 1.23 | 1.22 | -0.68 | -0.68 | 1.06 |
| 19.86 | 1.56 | 1.54 | -0.95 | -0.95 | 1.55 |
| 20.43 | 50.51 | 40.3 | -33.95 | -33.95 | 1.03 |
| 21 | 45.35 | 64.46 | -72.52 | -72.52 | -0.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
