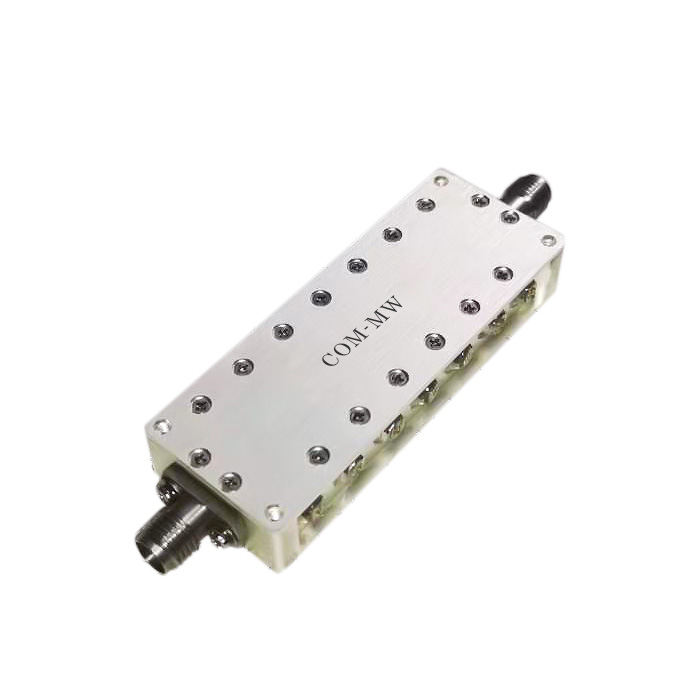

通带频率2.2~2.4GHz, DC-2.1GHz≥60dBc, 2.5-6GHz≥60dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.2 | ~ | 2.4 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-2.1 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 2.5-6 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 6-8 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.30 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

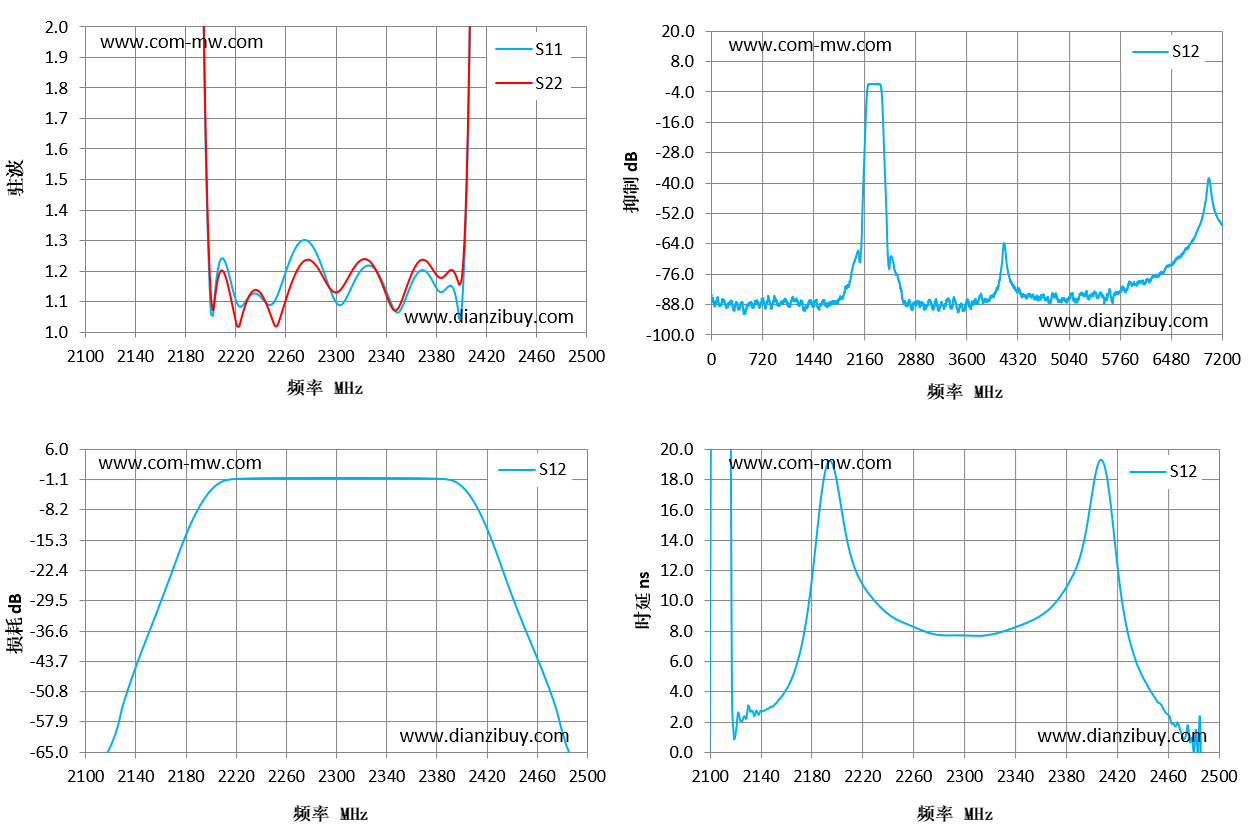

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 2100 | 144.53 | 161.14 | -71.13 | -71.13 | 2.25 |
| 2129 | 123.27 | 130.44 | -55.18 | -55.18 | 2.25 |
| 2157 | 74.64 | 75 | -32.89 | -32.89 | 3.62 |
| 2186 | 8.17 | 8.23 | -9.99 | -9.99 | 15.99 |
| 2214 | 1.21 | 1.16 | -1.14 | -1.14 | 12.27 |
| 2243 | 1.11 | 1.11 | -0.77 | -0.77 | 9 |
| 2271 | 1.29 | 1.21 | -0.73 | -0.73 | 7.92 |
| 2300 | 1.1 | 1.13 | -0.72 | -0.72 | 7.72 |
| 2329 | 1.22 | 1.23 | -0.73 | -0.73 | 7.93 |
| 2357 | 1.11 | 1.14 | -0.78 | -0.78 | 8.82 |
| 2386 | 1.13 | 1.18 | -0.99 | -0.99 | 11.82 |
| 2414 | 5.27 | 5.3 | -8.33 | -8.33 | 17.52 |
| 2443 | 27.28 | 25.75 | -29.99 | -29.99 | 4.68 |
| 2471 | 34.15 | 32.39 | -51.13 | -51.13 | 1.18 |
| 2500 | 36.72 | 35.61 | -72.13 | -72.13 | -28.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
