通带频率3500~4000MHz, DC-3GHz≥80dBc, 4.4-10GHz≥80dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3500 | ~ | 4000 | MHz |
| 通带损耗 | / | / | 0.8 | 1.5 | dB | |
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 4.4-10 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.3 |

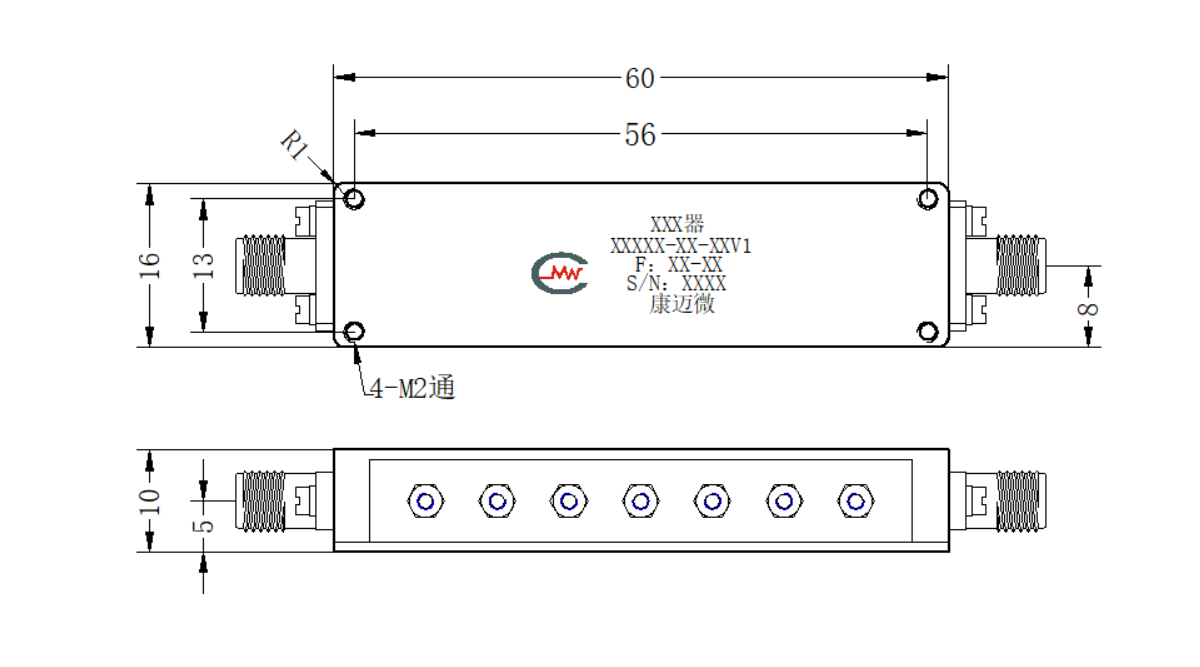

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 时延波动 | ≤2.5ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

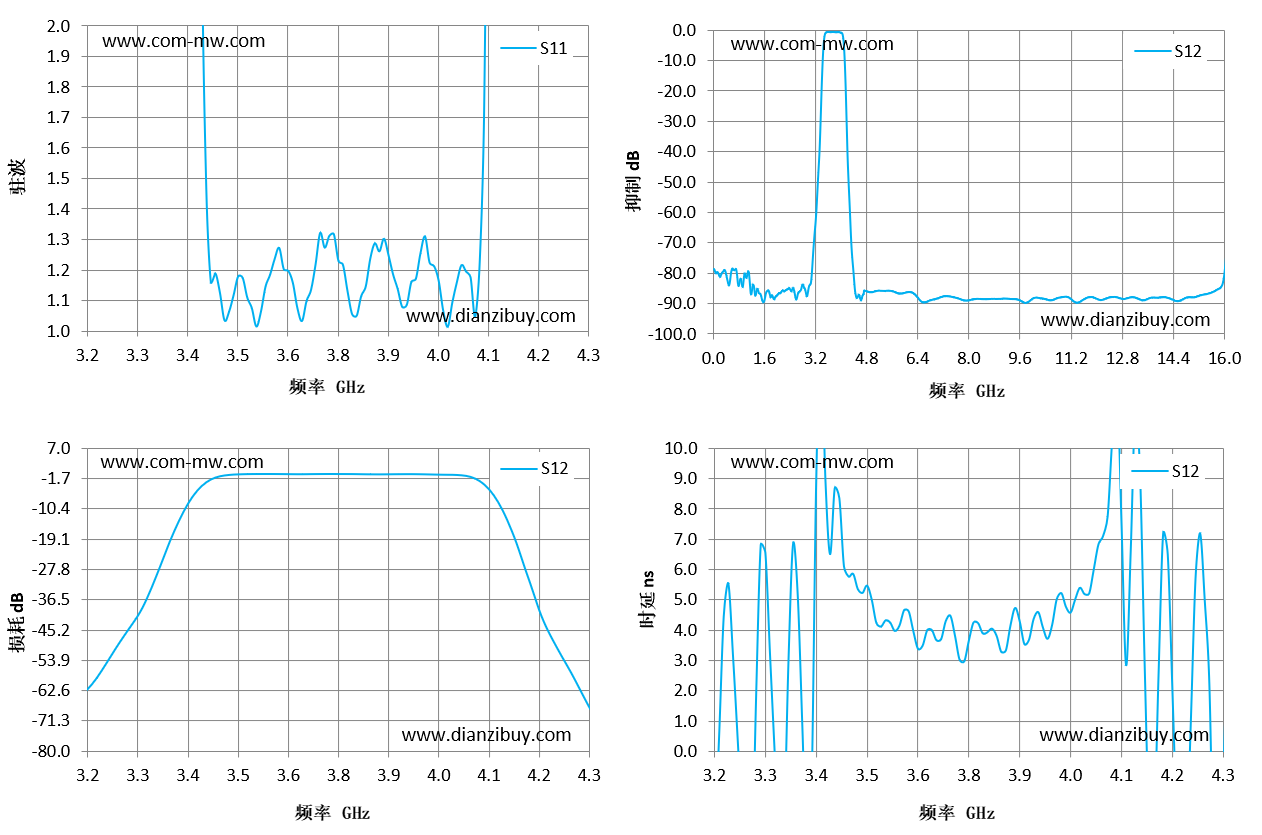

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 3.2 | 121.75 | -62.24 | -2.98 |
| 3.28 | 104.23 | -46.9 | -4.54 |
| 3.36 | 65.46 | -26.61 | 2.98 |
| 3.44 | 5.57 | -5.27 | 8.92 |
| 3.51 | 1.06 | -0.72 | 5.36 |
| 3.59 | 1.15 | -0.46 | 3.98 |
| 3.67 | 1.03 | -0.52 | 4 |
| 3.75 | 1.23 | -0.46 | 3.66 |
| 3.83 | 1.29 | -0.56 | 3.33 |
| 3.91 | 1.16 | -0.5 | 4.1 |
| 3.99 | 1.02 | -0.68 | 5.4 |
| 4.06 | 1.23 | -2.53 | 10.33 |
| 4.14 | 25.61 | -20.23 | -2.47 |
| 4.22 | 36.31 | -48.19 | -3.42 |
| 4.3 | 42.98 | -67.49 | -0.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
