通带频率4985~5045MHz, DC-4.7GHz≥80dBc, 5.13-15GHz≥80dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4985 | ~ | 5045 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-4.7 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 5.13-15 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.3 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

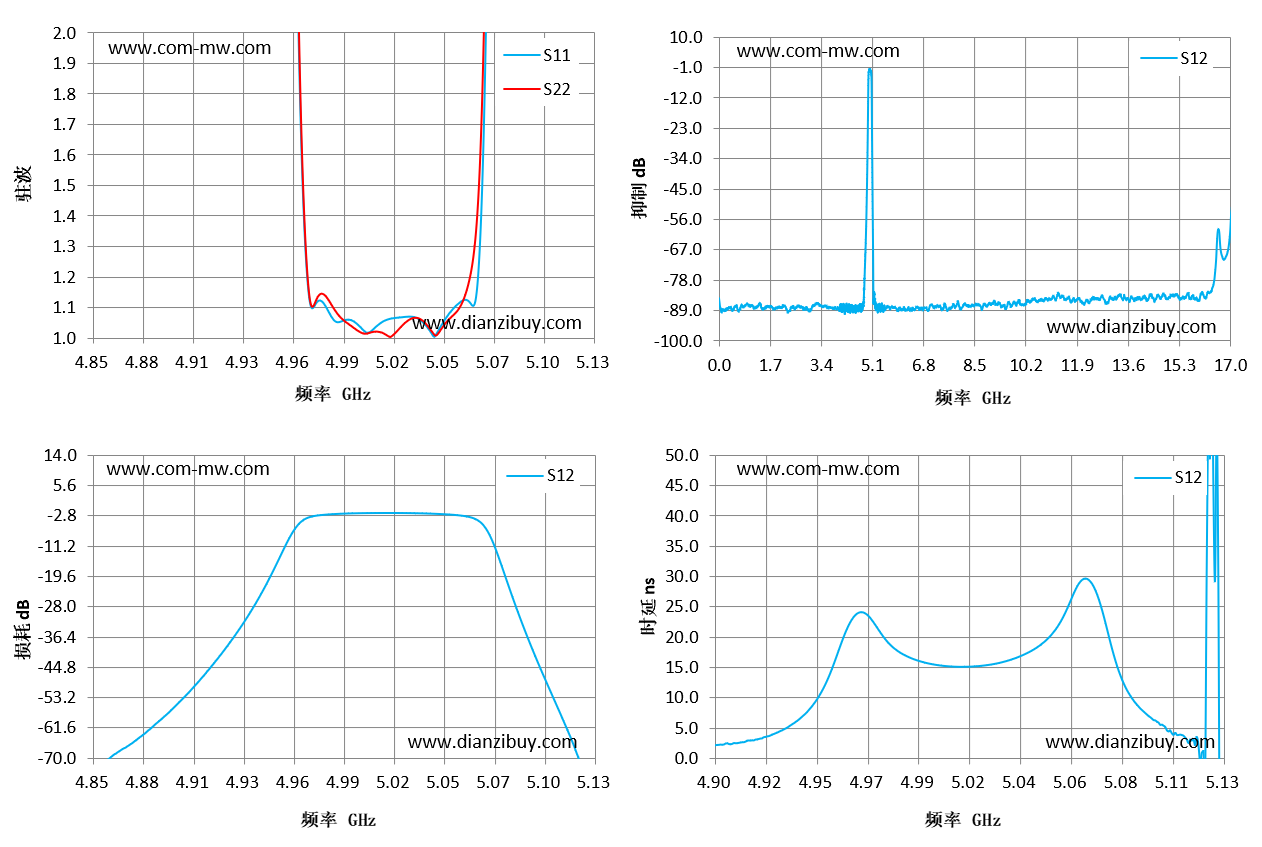

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4.85 | 257.66 | 406.62 | -72.86 | 2.43 |
| 4.87 | 547.89 | 238.63 | -66.3 | 1.94 |
| 4.89 | 620.45 | 158.61 | -58.41 | 2.05 |
| 4.91 | 113.33 | 83.7 | -48.05 | 2.5 |
| 4.93 | 42.88 | 39.74 | -35.11 | 4.61 |
| 4.95 | 12.93 | 13.93 | -18.69 | 12.13 |
| 4.97 | 1.16 | 1.18 | -3.16 | 23.21 |
| 4.99 | 1.06 | 1.06 | -2.05 | 16.3 |
| 5.01 | 1.04 | 1.02 | -1.88 | 15.1 |
| 5.03 | 1.07 | 1.07 | -1.95 | 15.88 |
| 5.05 | 1.09 | 1.07 | -2.36 | 19.7 |
| 5.07 | 2.17 | 2.54 | -6.62 | 29.13 |
| 5.09 | 19.04 | 18.42 | -33.26 | 9.15 |
| 5.11 | 42.35 | 40.06 | -57.03 | 3.91 |
| 5.13 | 74.4 | 66.07 | -84.06 | -24.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
