通带频率5.38~6.62GHz, DC-5GHz≥50dBc, 7-16GHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.38 | ~ | 6.62 | GHz |
| 通带损耗 | / | / | 1 | 1.5 | dB | |
| 带内波动 | / | / | 0.5 | dB | ||
| 带内波动 | 任意10 | MHz | 0.1 | dB | ||
| 带外抑制 | DC-5 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 7-16 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.35 |

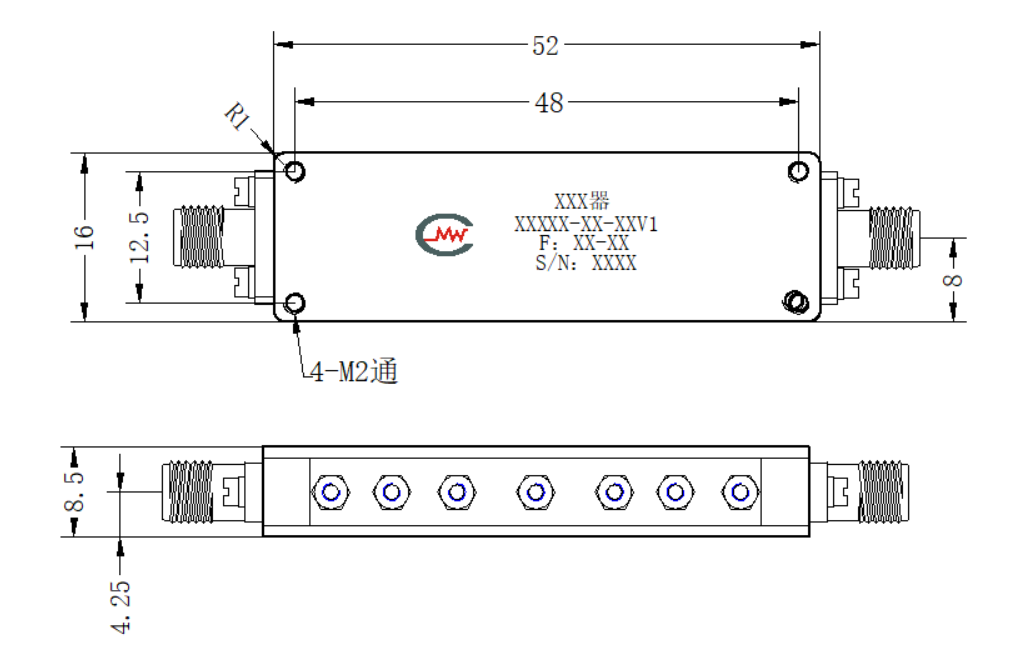

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

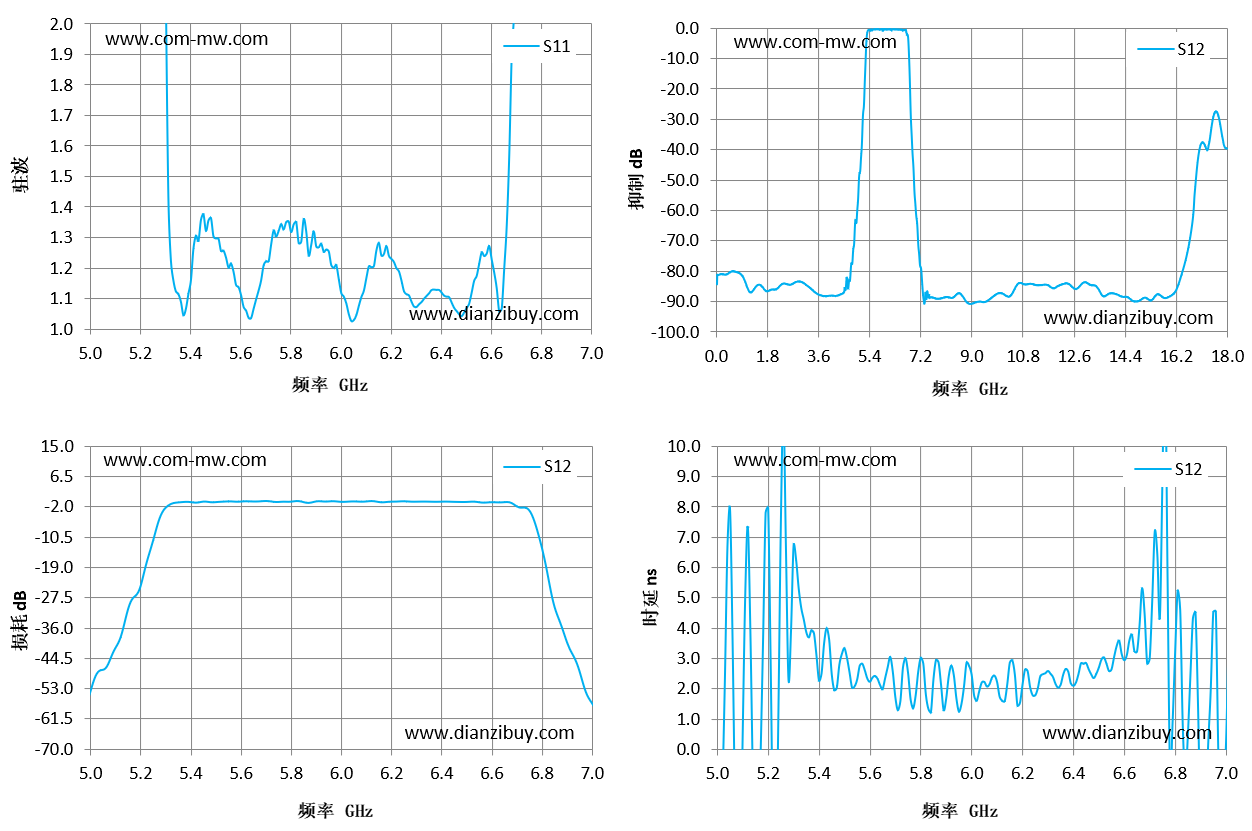

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 5 | 37.43 | -53.72 | -5.76 |
| 5.14 | 29.21 | -33.28 | -1 |
| 5.29 | 3.01 | -3.11 | 3.93 |
| 5.43 | 1.29 | -0.79 | 3.99 |
| 5.57 | 1.19 | -0.54 | 2.82 |
| 5.71 | 1.22 | -0.42 | 1.29 |
| 5.86 | 1.32 | -0.88 | 2.95 |
| 6 | 1.12 | -0.62 | 2.46 |
| 6.14 | 1.26 | -0.55 | 2.14 |
| 6.29 | 1.07 | -0.59 | 2.51 |
| 6.43 | 1.11 | -0.58 | 2.84 |
| 6.57 | 1.24 | -0.84 | 3.4 |
| 6.71 | 2.61 | -2.21 | 4.91 |
| 6.86 | 31.87 | -32.17 | 2.42 |
| 7 | 29.56 | -57.13 | 0.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
