通带频率6500~7500MHz, DC-6.3GHz≥60dB, 6.3-6.4GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高矩形系数。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6500 | ~ | 7500 | MHz |
| 通带损耗 | / | / | 1.5 | 3.0 | dB | |
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-6.3 | GHz≥ | 60 | dB | ||
| 带外抑制 | 6.3-6.4 | GHz≥ | 30 | dB | ||
| 带外抑制 | 7.6-7.7 | GHz≥ | 30 | dB | ||
| 带外抑制 | 7.7-18 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |

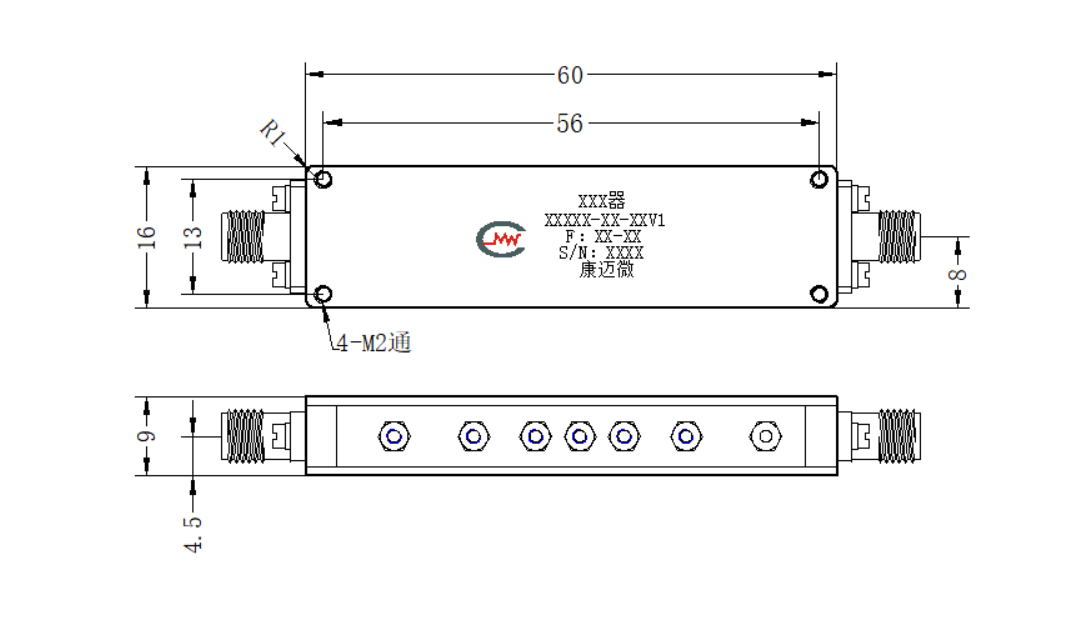

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

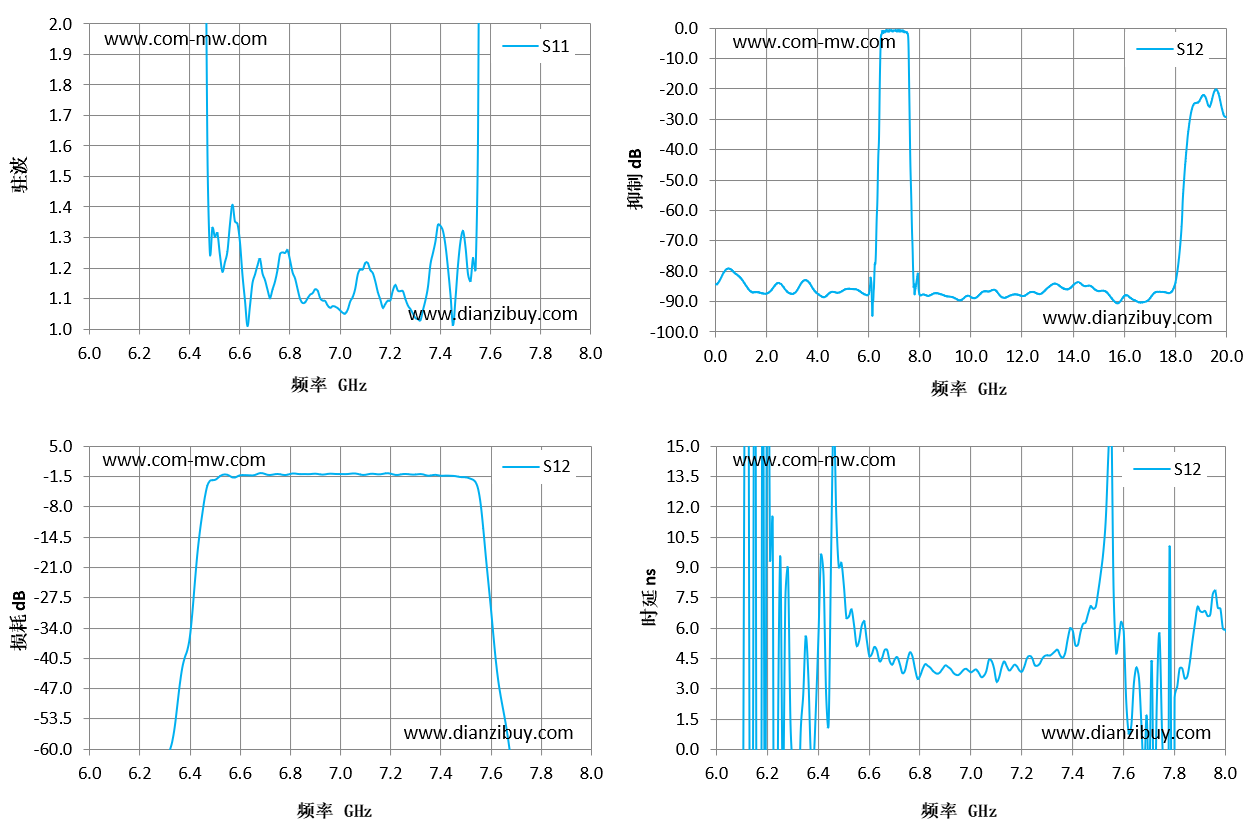

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 6 | 77.48 | -87.46 | -5.27 |
| 6.14 | 44.28 | -94.63 | -10.68 |
| 6.29 | 35.39 | -69.25 | 1.29 |
| 6.43 | 12.57 | -18.14 | 2.74 |
| 6.57 | 1.41 | -1.58 | 6.11 |
| 6.71 | 1.13 | -1.03 | 4.55 |
| 6.86 | 1.09 | -0.87 | 3.77 |
| 7 | 1.06 | -0.86 | 3.8 |
| 7.14 | 1.15 | -0.86 | 4.11 |
| 7.29 | 1.05 | -0.98 | 4.62 |
| 7.43 | 1.2 | -1.2 | 5.78 |
| 7.57 | 7.43 | -12.53 | 4.8 |
| 7.71 | 33.31 | -70.85 | 4.35 |
| 7.86 | 56.44 | -83.89 | 4.31 |
| 8 | 72.52 | -87.84 | 5.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
