通带频率7100~7300MHz, DC-6.7GHz≥65dBc, 7.7-9GHz≥65dBc, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7100 | ~ | 7300 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-6.7 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 7.7-9 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 9-18 | GHz≥ | 85 | dBc | ||
| 通带驻波 | / | / | 1.35 |

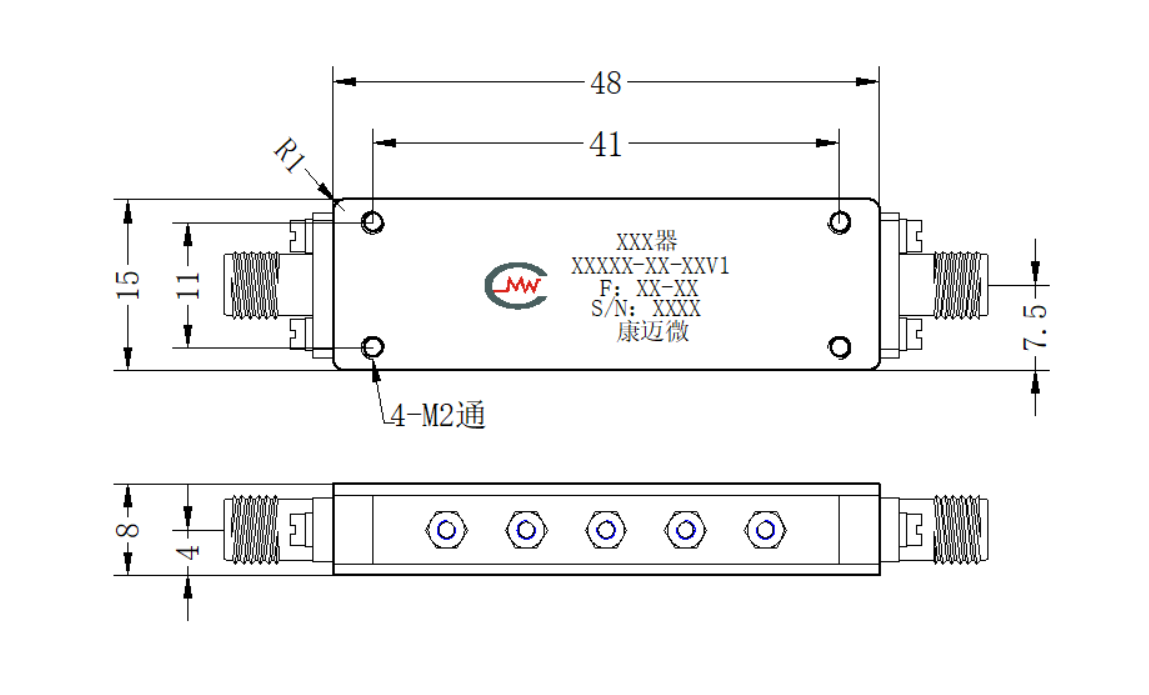

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 时延波动 | ≤1ns@全频段 |
| 时延波动 | ≤0.5ns@任意20MHz |
| 时延波动 | ≤0.1ns@任意1MHz |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

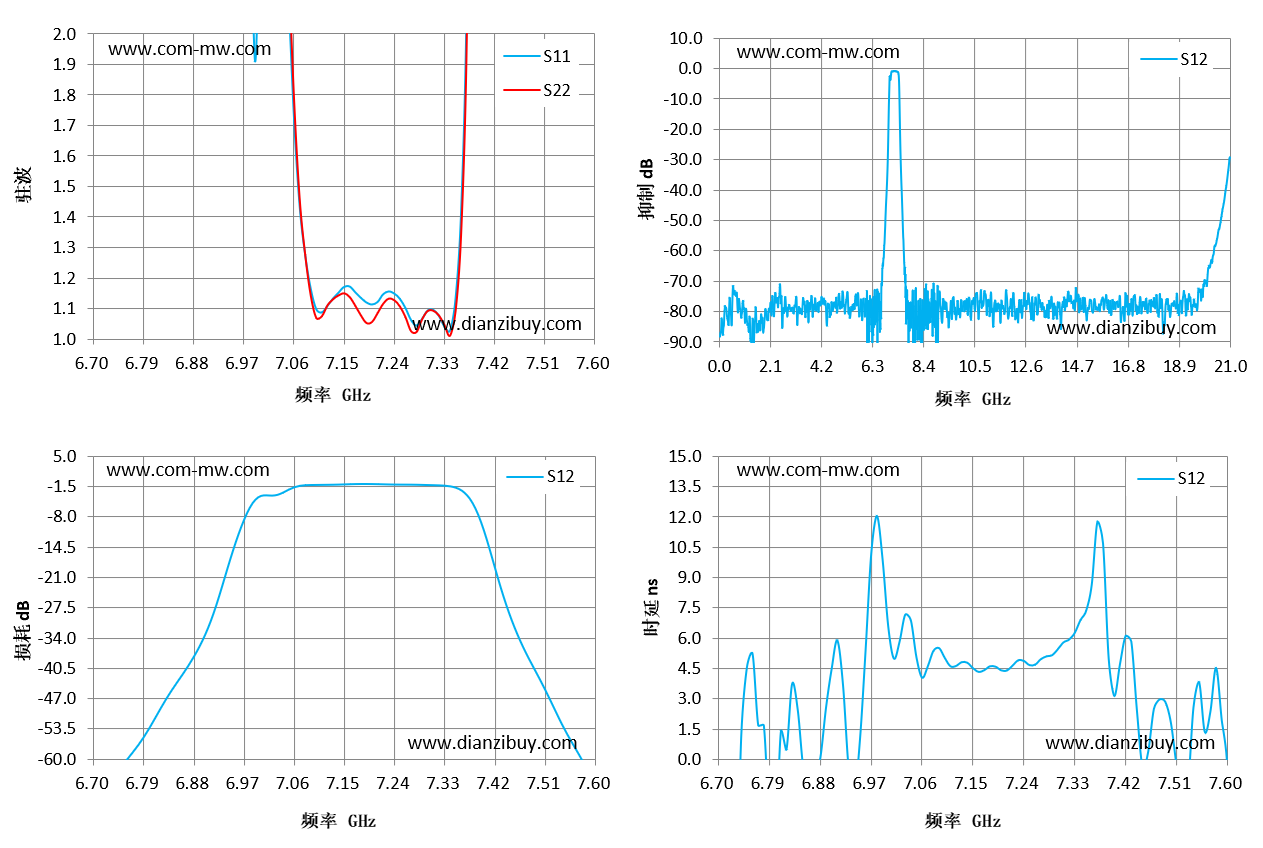

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 6.7 | 78.6 | 66.93 | -65.73 | -27.75 |
| 6.76 | 63.97 | 58.92 | -59.97 | 5.21 |
| 6.83 | 46.51 | 50.87 | -47.01 | 3.73 |
| 6.89 | 32.66 | 41.95 | -35.69 | 2.56 |
| 6.96 | 10.16 | 17.66 | -11.59 | 5.42 |
| 7.02 | 3.28 | 3.72 | -3.38 | 5.81 |
| 7.09 | 1.16 | 1.14 | -1.1 | 5.5 |
| 7.15 | 1.17 | 1.15 | -0.97 | 4.51 |
| 7.21 | 1.12 | 1.08 | -0.93 | 4.39 |
| 7.28 | 1.04 | 1.02 | -1.05 | 5.09 |
| 7.34 | 1.03 | 1.01 | -1.4 | 6.88 |
| 7.41 | 16.82 | 14.23 | -14.75 | 4.71 |
| 7.47 | 42.64 | 29.8 | -35.77 | 2.5 |
| 7.54 | 65.99 | 41.83 | -52.42 | 2.57 |
| 7.6 | 86.37 | 47.72 | -64.84 | -0.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
