通带频率 7585~7855MHz, DC-7GHz≥62dBc, 7.3GHz≥40dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7585 | ~ | 7855 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 62 | dBc | ||
| 带外抑制 | 7.3 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 8.2-15 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 10-13.5 | GHz≥ | 90 | dBc | ||
| 通带驻波 | / | / | 1.50 |

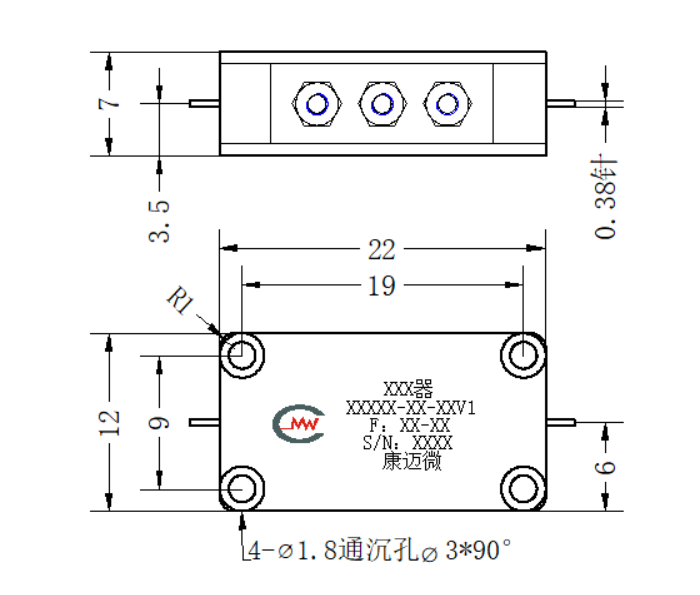

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

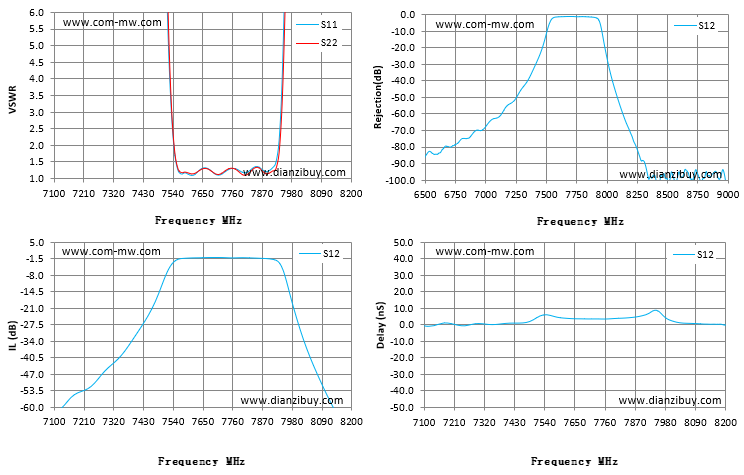

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7000.00 | 394.58 | 691.34 | -67.64 | -0.42 |
| 7086.00 | 498.55 | 901.02 | -62.74 | 0.55 |
| 7171.00 | 1071.35 | 4272.12 | -56.23 | 0.79 |
| 7257.00 | 144.95 | 2540.53 | -50.55 | -0.49 |
| 7343.00 | 521.04 | 424.40 | -41.01 | 0.32 |
| 7429.00 | 66.42 | 106.01 | -28.08 | 1.13 |
| 7514.00 | 9.11 | 10.85 | -8.50 | 4.32 |
| 7600.00 | 1.13 | 1.18 | -1.25 | 4.36 |
| 7686.00 | 1.22 | 1.22 | -1.04 | 3.68 |
| 7771.00 | 1.31 | 1.32 | -1.20 | 3.60 |
| 7857.00 | 1.36 | 1.34 | -1.28 | 4.37 |
| 7943.00 | 2.15 | 1.78 | -3.32 | 8.45 |
| 8029.00 | 46.20 | 39.01 | -33.19 | 1.69 |
| 8114.00 | 80.18 | 98.85 | -55.16 | 0.67 |
| 8200.00 | 95.29 | 277.51 | -71.73 | -0.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
