通带频率 7.68~7.76GHz, F0±100MHz≥30dB, DC-7.42GHz≥63dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.68 | ~ | 7.76 | GHz |
| 通带损耗 | / | / | 5.0 | dB | ||
| 带内波动 | / | 常温 | 1.0 | dB | ||
| 带内波动 | / | 高低温 | 1.6 | dB | ||
| 带外抑制 | F0±100 | MHz≥ | 30 | 常温 | dB | |
| 带外抑制 | F0±100 | MHz≥ | 25 | 高低温 | dBc | |
| 带外抑制 | DC-7.42 | GHz≥ | 63 | dBc | ||
| 带外抑制 | 8.1-15 | GHz≥ | 63 | dBc | ||
| 通带驻波 | / | / | 1.50 |

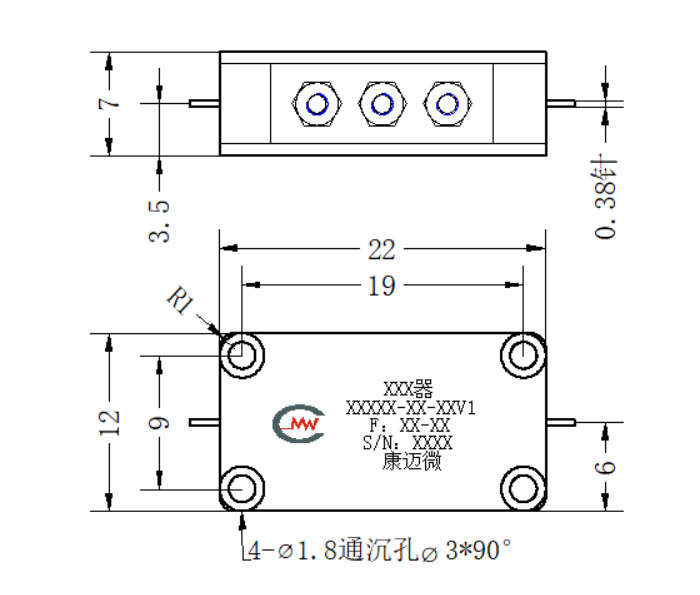

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -55~+125℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

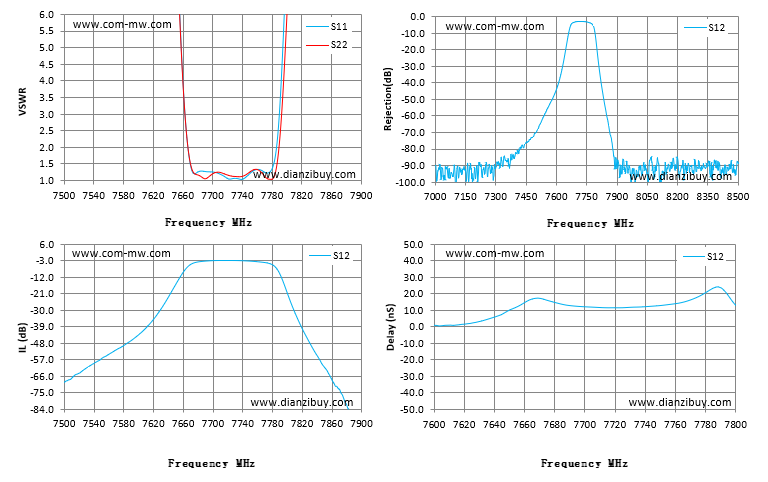

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7500.00 | 498.74 | 619.35 | -69.73 | -7.69 |
| 7529.00 | 174.70 | 349.80 | -61.95 | 3.08 |
| 7557.00 | 71.82 | 170.30 | -55.01 | 1.78 |
| 7586.00 | 53.56 | 84.90 | -48.03 | 0.97 |
| 7614.00 | 40.47 | 42.31 | -38.59 | 0.90 |
| 7643.00 | 15.11 | 14.20 | -21.21 | 6.77 |
| 7671.00 | 1.38 | 1.44 | -4.90 | 17.21 |
| 7700.00 | 1.24 | 1.19 | -2.97 | 12.24 |
| 7729.00 | 1.05 | 1.13 | -2.88 | 11.79 |
| 7757.00 | 1.30 | 1.34 | -3.41 | 13.66 |
| 7786.00 | 1.78 | 1.28 | -6.60 | 23.30 |
| 7814.00 | 16.41 | 12.98 | -33.36 | 5.51 |
| 7843.00 | 44.73 | 35.36 | -56.19 | 1.56 |
| 7871.00 | 58.21 | 73.76 | -73.23 | 1.64 |
| 7900.00 | 53.19 | 139.13 | -91.56 | 64.10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
