通带频率7~9GHz, DC-6.5GHz≥60dB, 6.5-6.8GHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7 | ~ | 9 | GHz |
| 通带损耗 | / | / | 1 | 1.5 | dB | |
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-6.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 6.5-6.8 | GHz≥ | 20 | dB | ||
| 带外抑制 | 9.2-9.5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 9.5-18 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.3 | 1.50 |

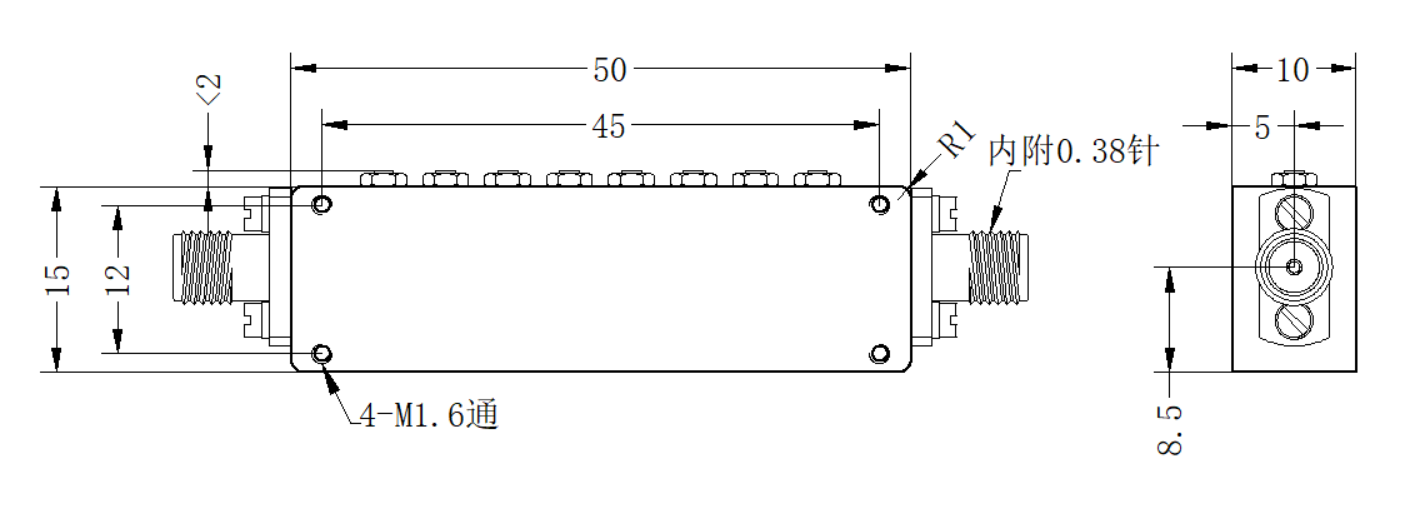

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 时延波动 | ≤2.0ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

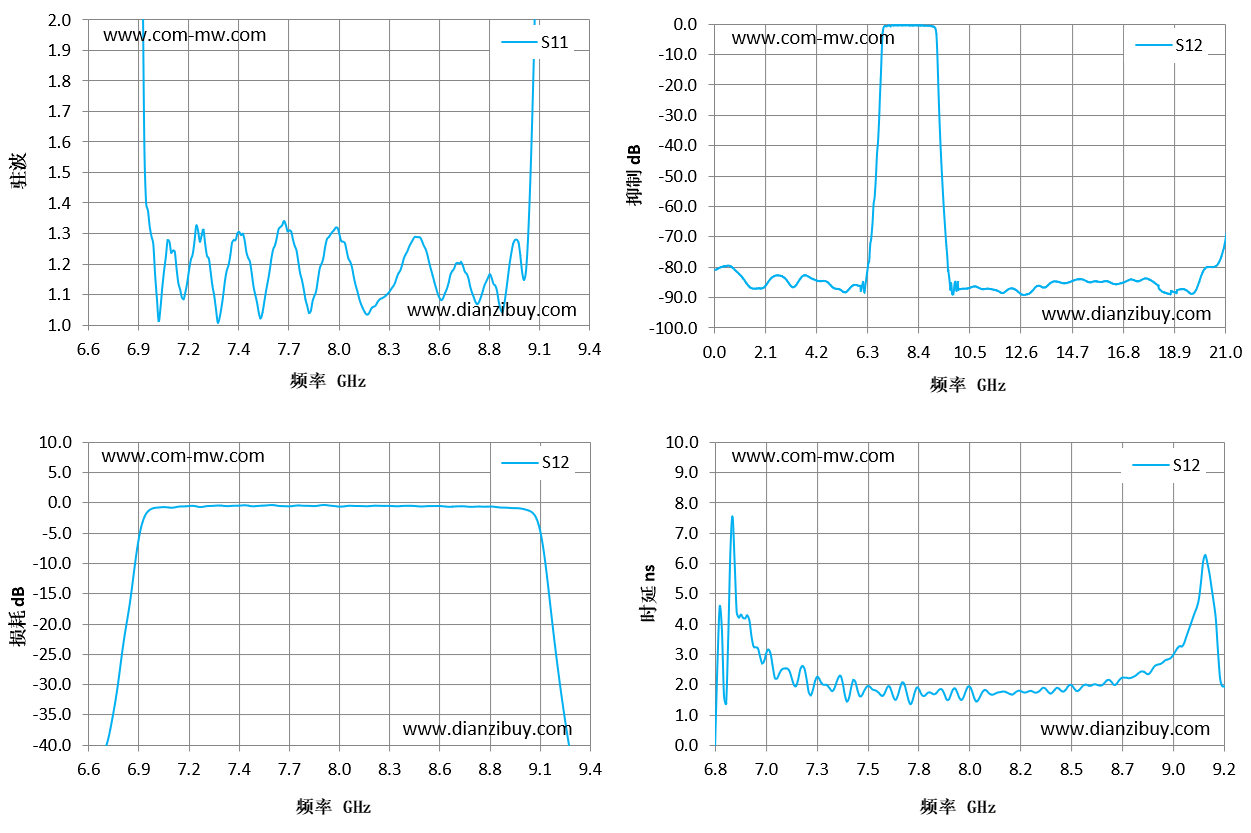

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 6.6 | 49.6 | -53.6 | 5.31 |
| 6.8 | 24.98 | -21.93 | 0.49 |
| 7 | 1.06 | -0.76 | 3.2 |
| 7.2 | 1.33 | -0.61 | 2.51 |
| 7.4 | 1.27 | -0.52 | 2.05 |
| 7.6 | 1.14 | -0.43 | 1.75 |
| 7.8 | 1.12 | -0.51 | 1.72 |
| 8 | 1.3 | -0.64 | 1.93 |
| 8.2 | 1.06 | -0.5 | 1.67 |
| 8.4 | 1.27 | -0.52 | 1.83 |
| 8.6 | 1.12 | -0.67 | 1.99 |
| 8.8 | 1.11 | -0.66 | 2.4 |
| 9 | 1.27 | -0.92 | 3.26 |
| 9.2 | 25.57 | -23.03 | 1.94 |
| 9.4 | 47.48 | -58.55 | 0.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
