通带频率990~1010MHz, DC-900MHz≥40dB, 1.1-3GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 990 | ~ | 1010 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1.1-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

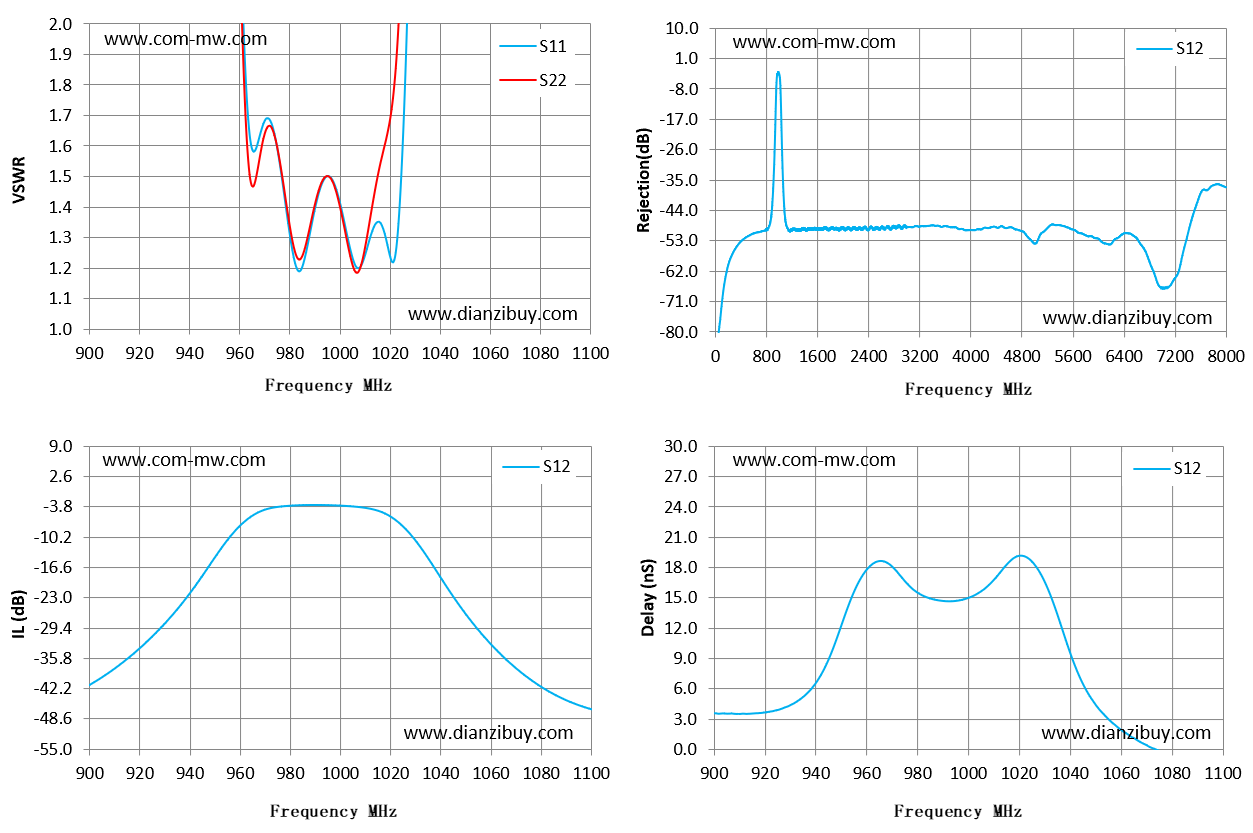

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 900 | 60.61 | 69.1 | -41.55 | 3.56 |
| 914 | 47.06 | 52.47 | -36.4 | 3.54 |
| 929 | 31.26 | 34.6 | -29.18 | 4.25 |
| 943 | 16.03 | 16.6 | -19.86 | 7.89 |
| 957 | 3.83 | 3.69 | -9.62 | 16.58 |
| 971 | 1.69 | 1.65 | -4.25 | 17.96 |
| 986 | 1.23 | 1.26 | -3.37 | 14.88 |
| 1000 | 1.42 | 1.41 | -3.47 | 14.99 |
| 1014 | 1.34 | 1.46 | -4.39 | 18.02 |
| 1029 | 2.67 | 3.67 | -10.06 | 17.14 |
| 1043 | 11.33 | 14.94 | -20.74 | 7.79 |
| 1057 | 23.02 | 30.14 | -30.89 | 2.57 |
| 1071 | 34.39 | 43.93 | -38.1 | 0.32 |
| 1086 | 46.54 | 59.57 | -43.59 | -0.93 |
| 1100 | 55.27 | 71.54 | -46.48 | -1.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
