通带频率120~180MHz, DC-90MHz≥55dBc, 220-1500MHz≥55dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 120 | ~ | 180 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-90 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 220-1500 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

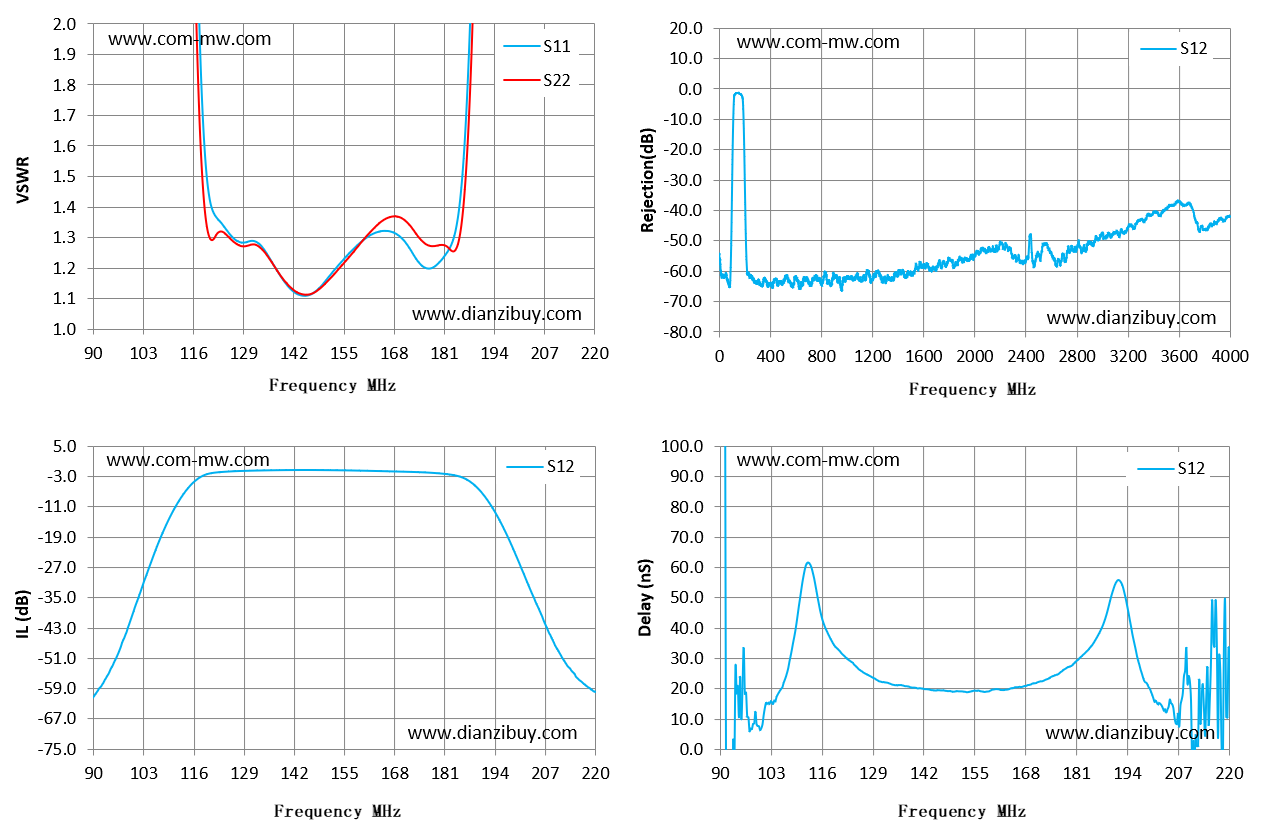

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 90 | 106.51 | 133.61 | -61.27 | 643.73 |
| 99 | 54.67 | 56.25 | -42.92 | 8.56 |
| 109 | 14.29 | 13.1 | -15.12 | 36.94 |
| 118 | 1.83 | 1.57 | -2.82 | 37.2 |
| 127 | 1.29 | 1.28 | -1.47 | 25.09 |
| 136 | 1.23 | 1.23 | -1.24 | 21.15 |
| 146 | 1.11 | 1.11 | -1.17 | 19.47 |
| 155 | 1.23 | 1.21 | -1.26 | 19.31 |
| 164 | 1.32 | 1.34 | -1.45 | 19.82 |
| 174 | 1.23 | 1.31 | -1.73 | 23.18 |
| 183 | 1.27 | 1.26 | -2.45 | 31.12 |
| 192 | 4.22 | 4.07 | -8.85 | 55.84 |
| 201 | 13.87 | 16.42 | -27.17 | 16.72 |
| 211 | 27.57 | 37.1 | -50.11 | 2.76 |
| 220 | 40.4 | 54.42 | -59.8 | 33.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
