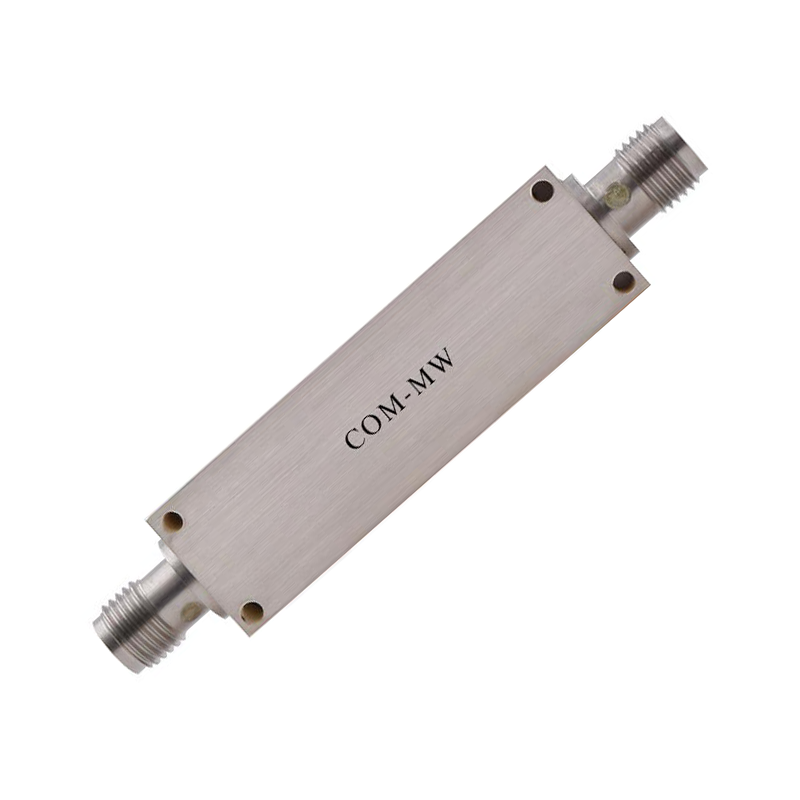

通带频率1350~1650MHz, DC-1.08GHz≥40dB, 1.95-4.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1350 | ~ | 1650 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.08 | GHz≥ | 40 | dB | ||
| 带外抑制 | 1.95-4.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

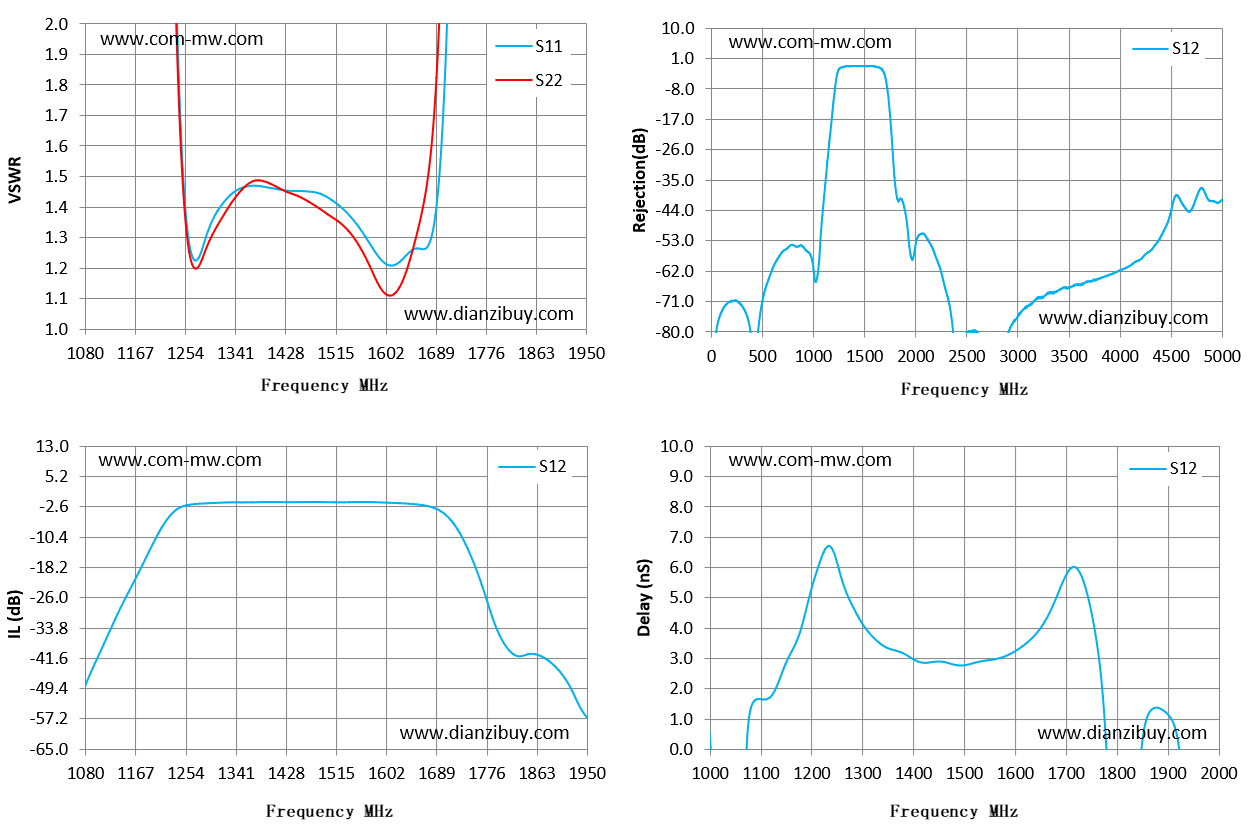

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1080 | 66.22 | 59.69 | -48.67 | -48.67 | 1.36 |
| 1142 | 28.22 | 23.36 | -28.37 | -28.37 | 2.56 |
| 1204 | 7.33 | 6.46 | -10.17 | -10.17 | 5.58 |
| 1266 | 1.24 | 1.21 | -1.94 | -1.94 | 5.23 |
| 1329 | 1.43 | 1.4 | -1.44 | -1.44 | 3.55 |
| 1391 | 1.47 | 1.48 | -1.36 | -1.36 | 3.05 |
| 1453 | 1.45 | 1.43 | -1.37 | -1.37 | 2.89 |
| 1515 | 1.41 | 1.36 | -1.42 | -1.42 | 2.83 |
| 1577 | 1.27 | 1.19 | -1.38 | -1.38 | 3.05 |
| 1639 | 1.24 | 1.2 | -1.76 | -1.76 | 3.78 |
| 1701 | 1.68 | 2.34 | -4.19 | -4.19 | 5.79 |
| 1764 | 8.44 | 13.85 | -21.23 | -21.23 | 3.01 |
| 1826 | 13.62 | 34.94 | -40.91 | -40.91 | -3.57 |
| 1888 | 12.41 | 66.68 | -42.86 | -42.86 | 1.3 |
| 1950 | 10.91 | 136.21 | -56.93 | -56.93 | -4.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
