通带频率1100~1900MHz, DC-900MHz≥45dB, 2.2-5GHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 45 | dB | ||
| 带外抑制 | 2.2-5 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

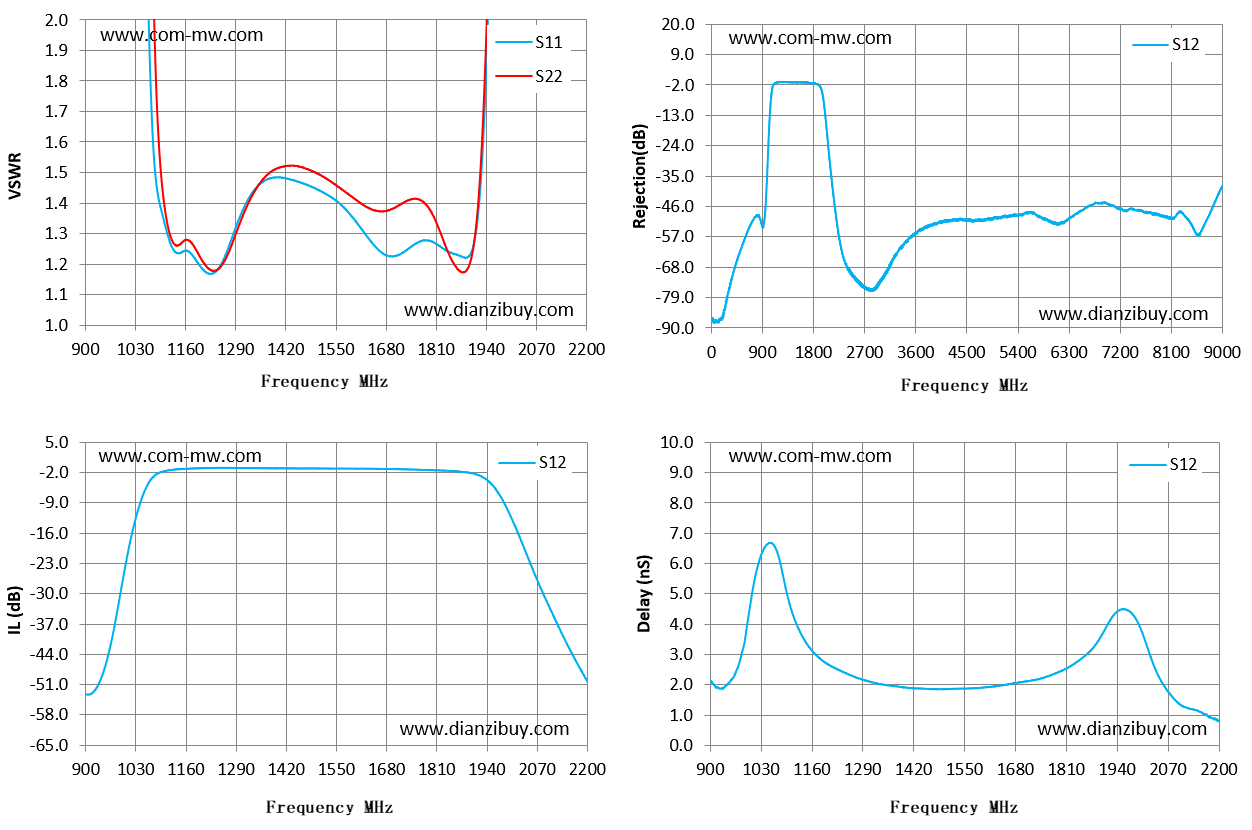

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 900 | 68.79 | 57.45 | -53.24 | 2.15 |
| 993 | 15.23 | 21.18 | -28.37 | 3.85 |
| 1086 | 1.44 | 1.71 | -2.25 | 5.6 |
| 1179 | 1.23 | 1.26 | -1.07 | 2.89 |
| 1271 | 1.25 | 1.24 | -0.92 | 2.25 |
| 1364 | 1.47 | 1.48 | -1.01 | 1.96 |
| 1457 | 1.47 | 1.52 | -1.07 | 1.86 |
| 1550 | 1.41 | 1.46 | -1.09 | 1.87 |
| 1643 | 1.27 | 1.38 | -1.12 | 1.97 |
| 1736 | 1.25 | 1.41 | -1.29 | 2.17 |
| 1829 | 1.25 | 1.27 | -1.55 | 2.68 |
| 1921 | 1.4 | 1.44 | -2.7 | 4.11 |
| 2014 | 8.88 | 8.58 | -14.69 | 3.35 |
| 2107 | 22.93 | 21.46 | -34.05 | 1.3 |
| 2200 | 35.28 | 35.57 | -50.23 | 0.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
