通带频率1100~1900MHz, DC-900MHz≥40dBc, 2.2-5GHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2.2-5 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

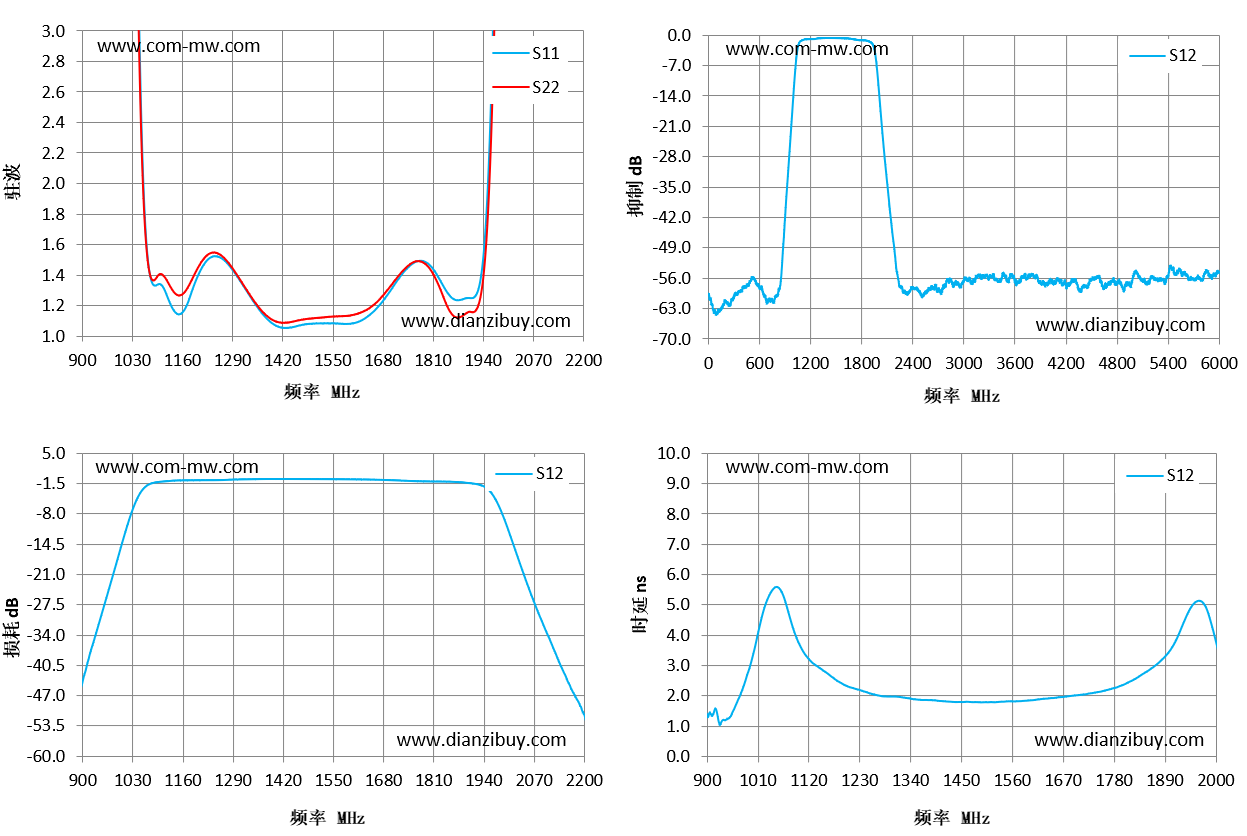

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 900 | 206.81 | 104.35 | -43.82 | -43.82 | 1.39 |
| 993 | 25.52 | 21.55 | -16.72 | -16.72 | 2.97 |
| 1086 | 1.33 | 1.36 | -1.37 | -1.37 | 4.27 |
| 1179 | 1.25 | 1.34 | -0.87 | -0.87 | 2.53 |
| 1271 | 1.49 | 1.5 | -0.78 | -0.78 | 2.01 |
| 1364 | 1.16 | 1.17 | -0.6 | -0.6 | 1.87 |
| 1457 | 1.07 | 1.1 | -0.6 | -0.6 | 1.8 |
| 1550 | 1.08 | 1.13 | -0.63 | -0.63 | 1.82 |
| 1643 | 1.13 | 1.18 | -0.72 | -0.72 | 1.93 |
| 1736 | 1.42 | 1.44 | -0.97 | -0.97 | 2.1 |
| 1829 | 1.36 | 1.3 | -1.15 | -1.15 | 2.59 |
| 1921 | 1.26 | 1.17 | -1.69 | -1.69 | 4.05 |
| 2014 | 12.34 | 10.35 | -14.34 | -14.34 | 2.97 |
| 2107 | 34.04 | 25.9 | -34.38 | -34.38 | 0.8 |
| 2200 | 53.09 | 36.93 | -51.28 | -51.28 | 0.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
