通带频率1500~1600MHz, DC-1.4GHz≥40dB, 1.7-4GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 1.7-4 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

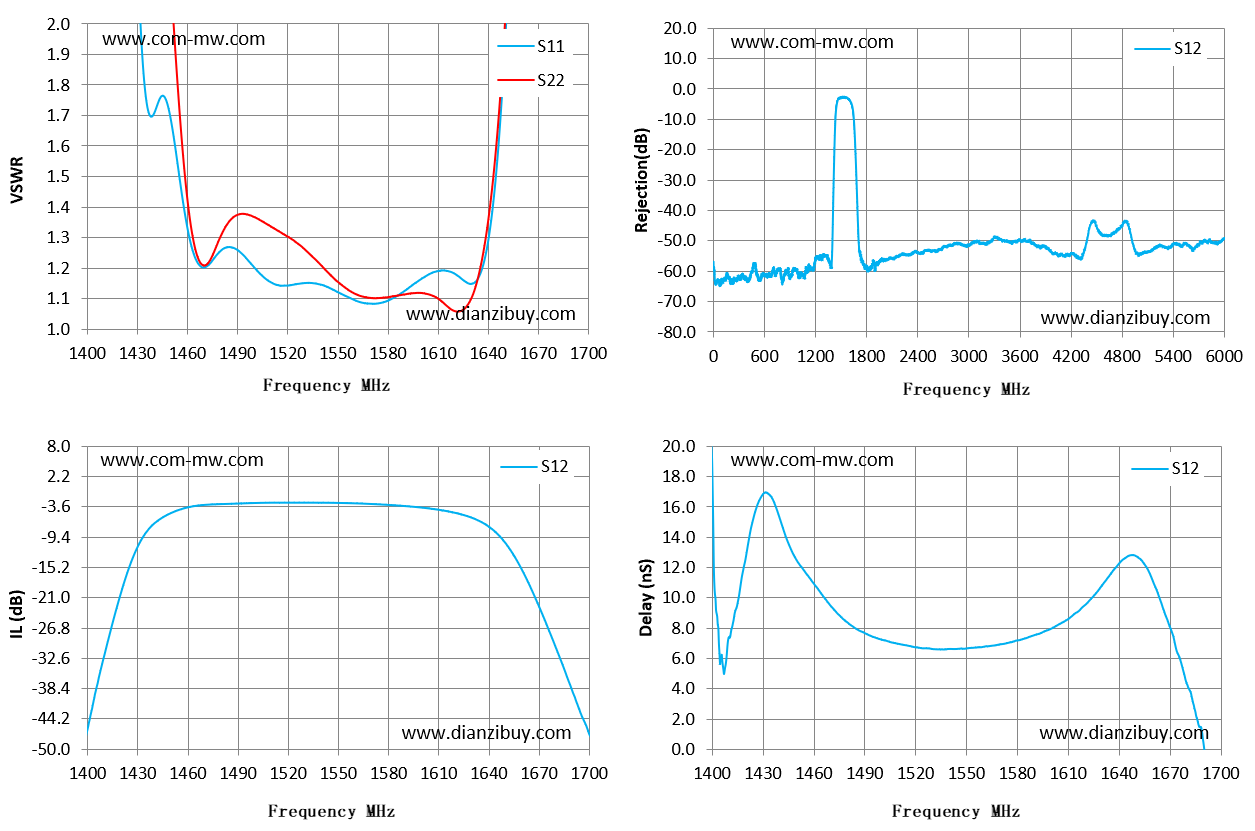

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1400 | 15.65 | 16.9 | -46.13 | 19.03 |
| 1421 | 5.04 | 9.09 | -18.94 | 13.42 |
| 1443 | 1.75 | 2.85 | -6.01 | 14.18 |
| 1464 | 1.24 | 1.28 | -3.44 | 10.33 |
| 1486 | 1.27 | 1.36 | -3 | 7.89 |
| 1507 | 1.16 | 1.35 | -2.81 | 7.03 |
| 1529 | 1.15 | 1.27 | -2.8 | 6.64 |
| 1550 | 1.12 | 1.15 | -2.84 | 6.66 |
| 1571 | 1.08 | 1.1 | -3.06 | 6.95 |
| 1593 | 1.14 | 1.12 | -3.53 | 7.64 |
| 1614 | 1.19 | 1.08 | -4.37 | 8.97 |
| 1636 | 1.19 | 1.22 | -6.6 | 11.73 |
| 1657 | 2.82 | 2.85 | -14.05 | 11.85 |
| 1679 | 7.55 | 7.41 | -29.74 | 4.64 |
| 1700 | 12.45 | 13.33 | -47.17 | -6.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
