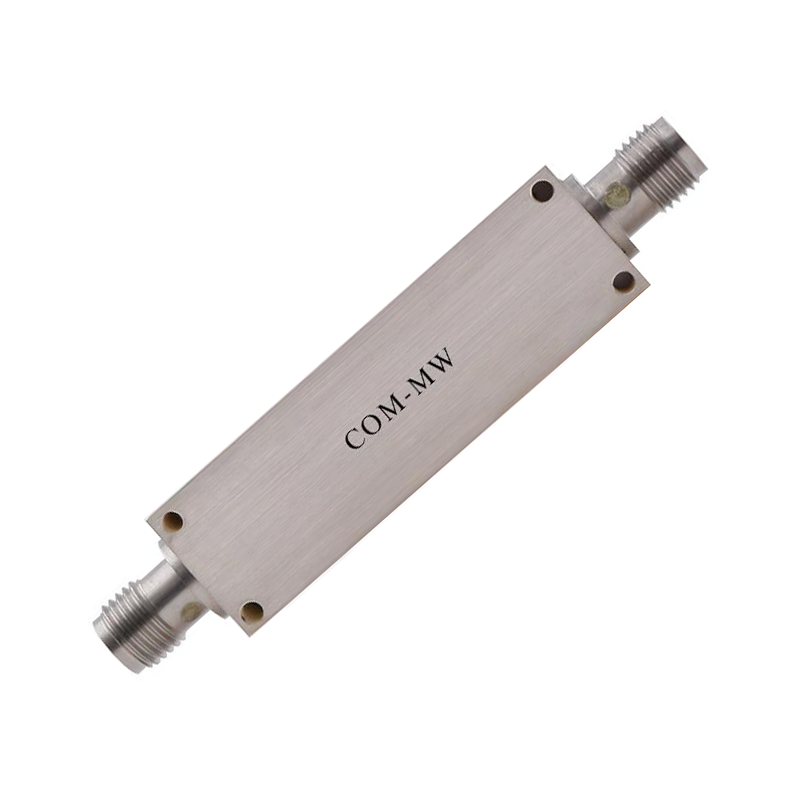

通带频率1500~1600MHz, DC-1400MHz≥40dB, 1700-4500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1700-4500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.50 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

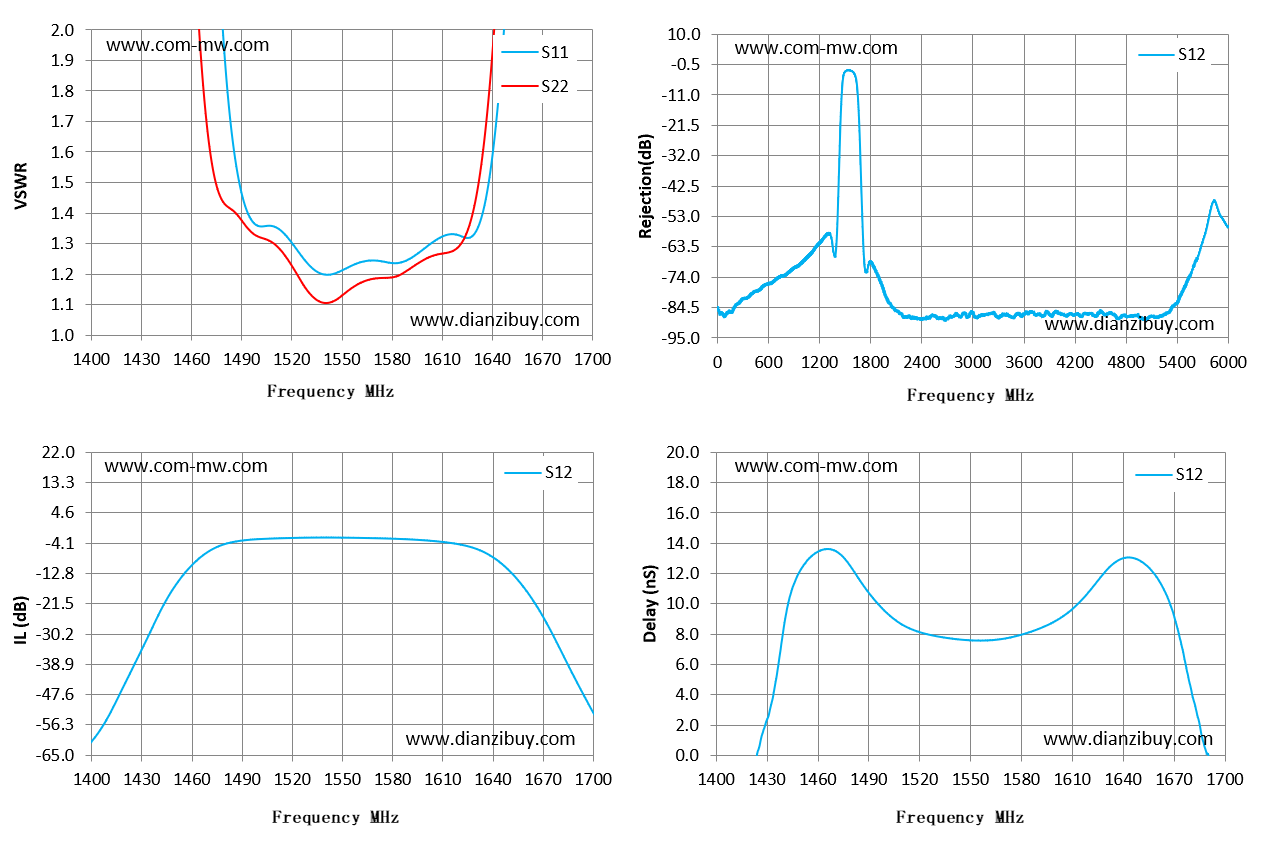

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1400 | 43 | 28.35 | -61.18 | -61.18 | -11.38 |
| 1421 | 27.6 | 15.53 | -43.56 | -43.56 | -1.44 |
| 1443 | 13.35 | 6.1 | -21.92 | -21.92 | 10.24 |
| 1464 | 4.6 | 2.05 | -8.62 | -8.62 | 13.6 |
| 1486 | 1.58 | 1.4 | -3.63 | -3.63 | 11.34 |
| 1507 | 1.36 | 1.31 | -2.79 | -2.79 | 8.82 |
| 1529 | 1.24 | 1.15 | -2.52 | -2.52 | 7.89 |
| 1550 | 1.21 | 1.13 | -2.51 | -2.51 | 7.59 |
| 1571 | 1.24 | 1.19 | -2.69 | -2.69 | 7.72 |
| 1593 | 1.26 | 1.23 | -3.09 | -3.09 | 8.47 |
| 1614 | 1.33 | 1.27 | -3.98 | -3.98 | 10.06 |
| 1636 | 1.44 | 1.68 | -7.02 | -7.02 | 12.8 |
| 1657 | 3.05 | 3.87 | -15.93 | -15.93 | 12.16 |
| 1679 | 7.45 | 8.79 | -33.23 | -33.23 | 4.95 |
| 1700 | 14.26 | 15.52 | -52.63 | -52.63 | -3.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
