通带频率140~180MHz, DC-110MHz≥40dB, 220-1500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 140 | ~ | 180 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-110 | MHz≥ | 40 | dB | ||
| 带外抑制 | 220-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

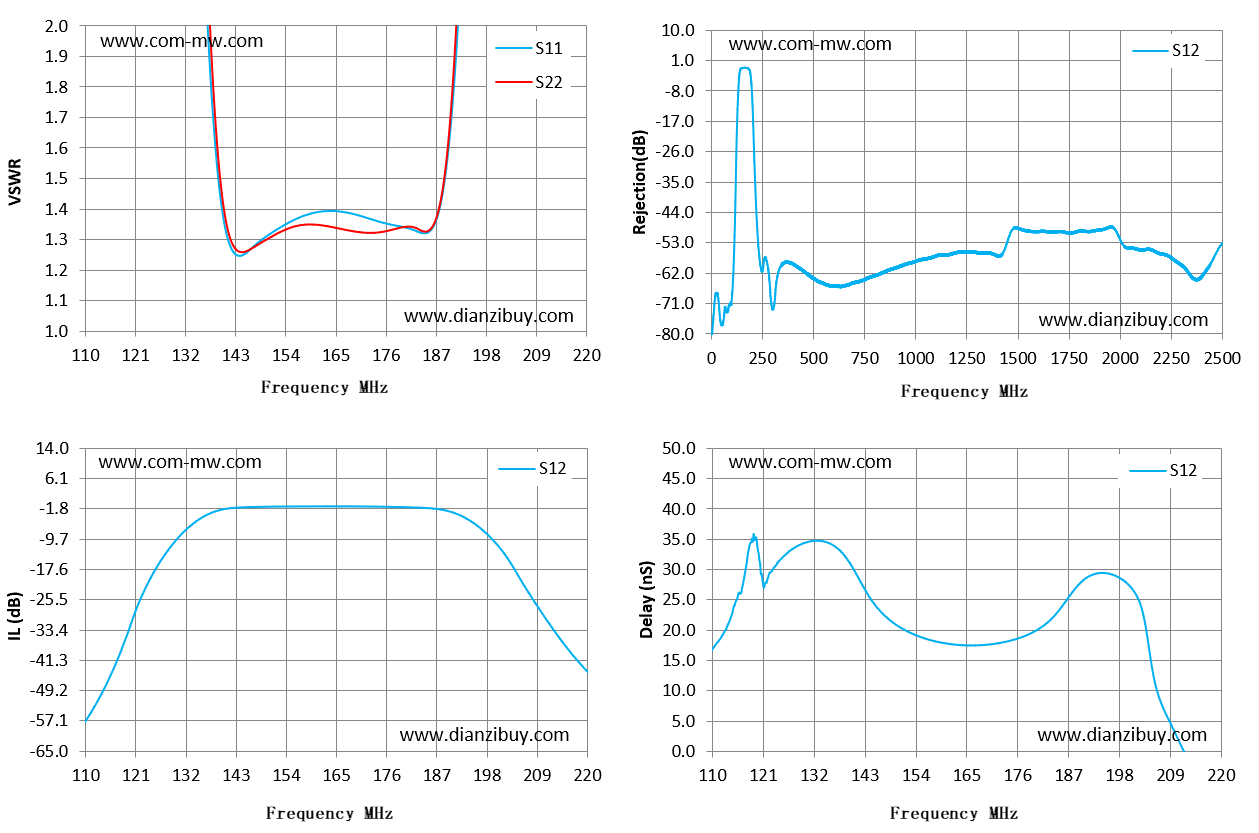

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 110 | 33.79 | 27.67 | -57.1 | -57.1 | 16.84 |
| 118 | 19.3 | 19.01 | -38.14 | -38.14 | 33.85 |
| 126 | 8.95 | 10.02 | -16.34 | -16.34 | 32.56 |
| 134 | 3.11 | 3.56 | -5.35 | -5.35 | 34.66 |
| 141 | 1.32 | 1.35 | -1.75 | -1.75 | 29.49 |
| 149 | 1.3 | 1.29 | -1.25 | -1.25 | 21.32 |
| 157 | 1.37 | 1.35 | -1.16 | -1.16 | 18.38 |
| 165 | 1.39 | 1.34 | -1.15 | -1.15 | 17.48 |
| 173 | 1.37 | 1.32 | -1.2 | -1.2 | 18.01 |
| 181 | 1.34 | 1.34 | -1.39 | -1.39 | 20.38 |
| 189 | 1.5 | 1.52 | -2.2 | -2.2 | 27.27 |
| 196 | 3.47 | 4.06 | -6.23 | -6.23 | 29.28 |
| 204 | 8.26 | 11.42 | -17.27 | -17.27 | 19.55 |
| 212 | 15.16 | 23.58 | -32.36 | -32.36 | -0.16 |
| 220 | 22.1 | 38.71 | -44.2 | -44.2 | -8.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
