通带频率1250~2050MHz, DC-1GHz≥40dB, 2.45-5.5GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1250 | ~ | 2050 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 40 | dB | ||
| 带外抑制 | 2.45-5.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |

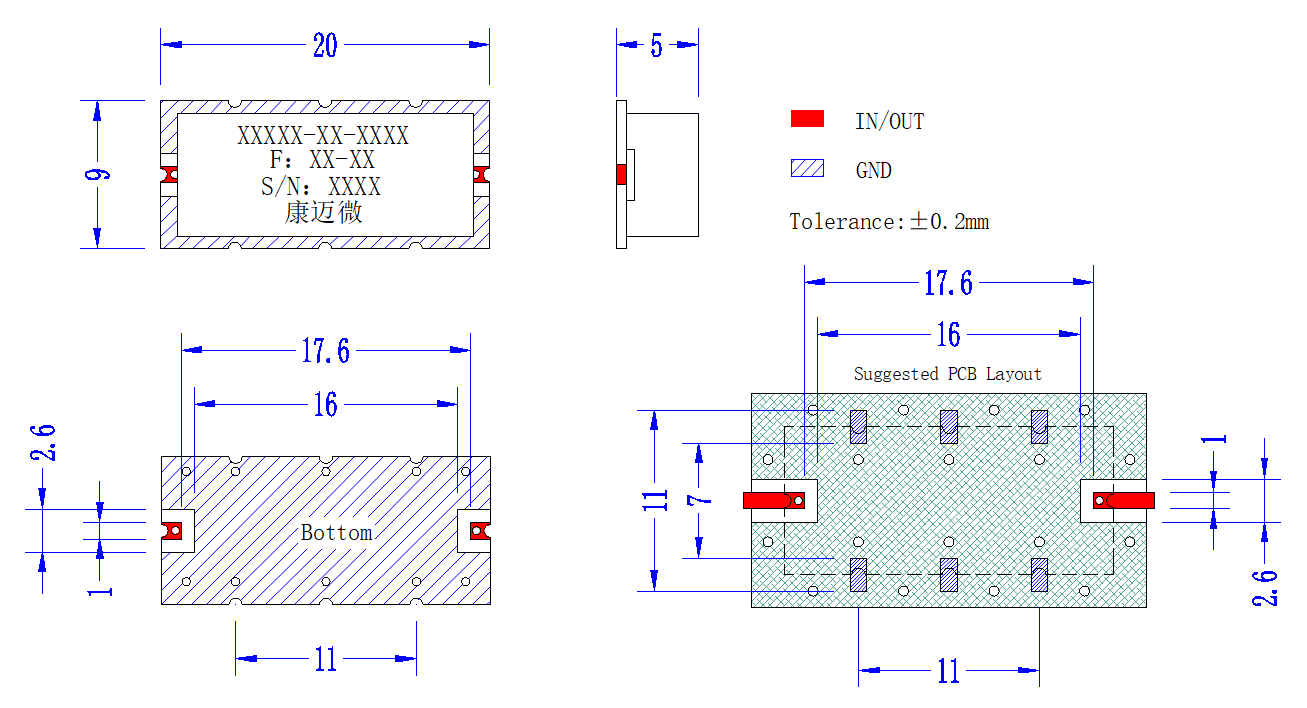

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

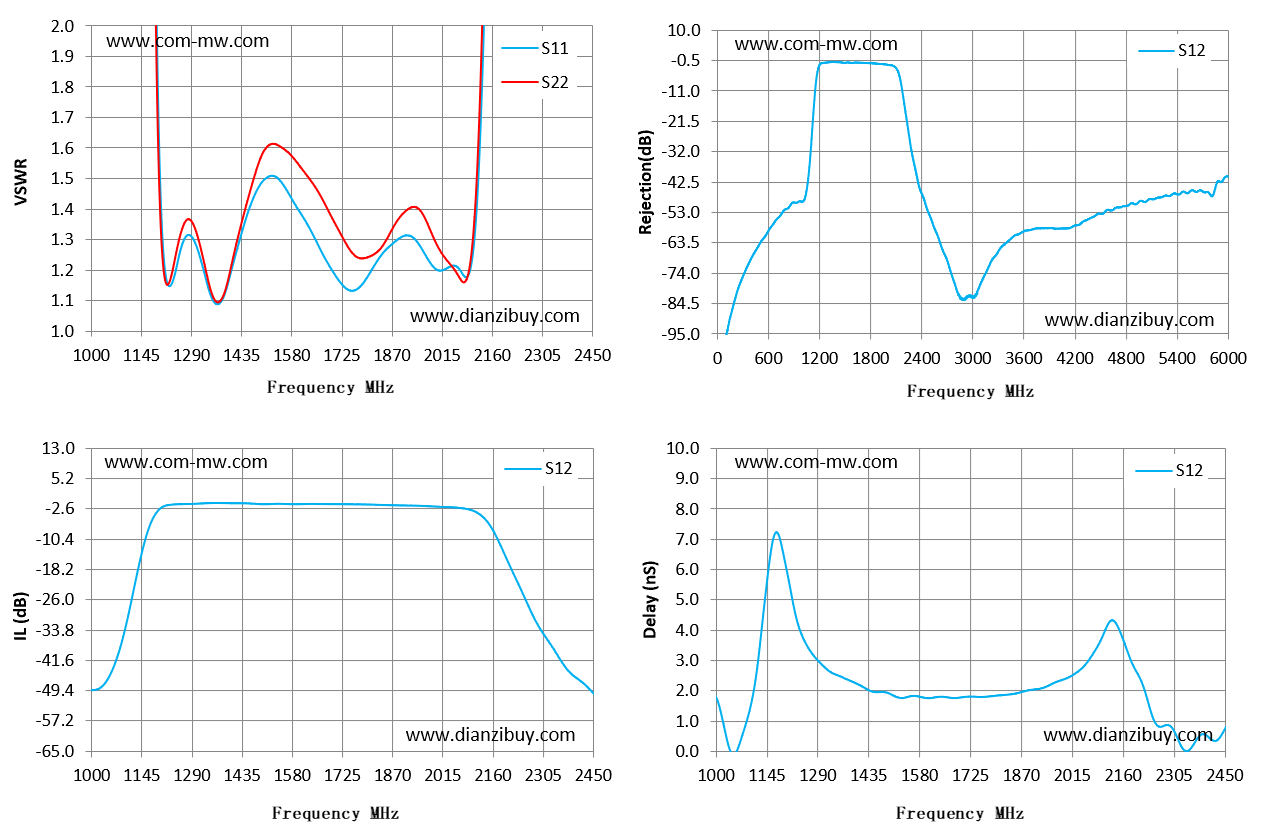

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1000 | 24.8 | 52.1 | -49.32 | -49.32 | 1.82 |
| 1104 | 16.3 | 22.25 | -30.74 | -30.74 | 1.74 |
| 1207 | 1.29 | 1.23 | -2.03 | -2.03 | 5.71 |
| 1311 | 1.26 | 1.3 | -1.27 | -1.27 | 2.77 |
| 1414 | 1.23 | 1.26 | -1.18 | -1.18 | 2.17 |
| 1518 | 1.51 | 1.61 | -1.37 | -1.37 | 1.79 |
| 1621 | 1.36 | 1.51 | -1.36 | -1.36 | 1.78 |
| 1725 | 1.15 | 1.31 | -1.42 | -1.42 | 1.81 |
| 1829 | 1.23 | 1.26 | -1.59 | -1.59 | 1.87 |
| 1932 | 1.31 | 1.41 | -1.8 | -1.8 | 2.1 |
| 2036 | 1.21 | 1.22 | -2.2 | -2.2 | 2.67 |
| 2139 | 2.13 | 2.38 | -5.47 | -5.47 | 4.25 |
| 2243 | 8.03 | 11.12 | -23.9 | -23.9 | 1.19 |
| 2346 | 13.07 | 20.28 | -40.32 | -40.32 | 0.02 |
| 2450 | 18.83 | 31.74 | -50.17 | -50.17 | 0.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
