通带频率1250~2050MHz, DC-1GHz≥55dBc, 2.46-6GHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1250 | ~ | 2050 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 2.46-6 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

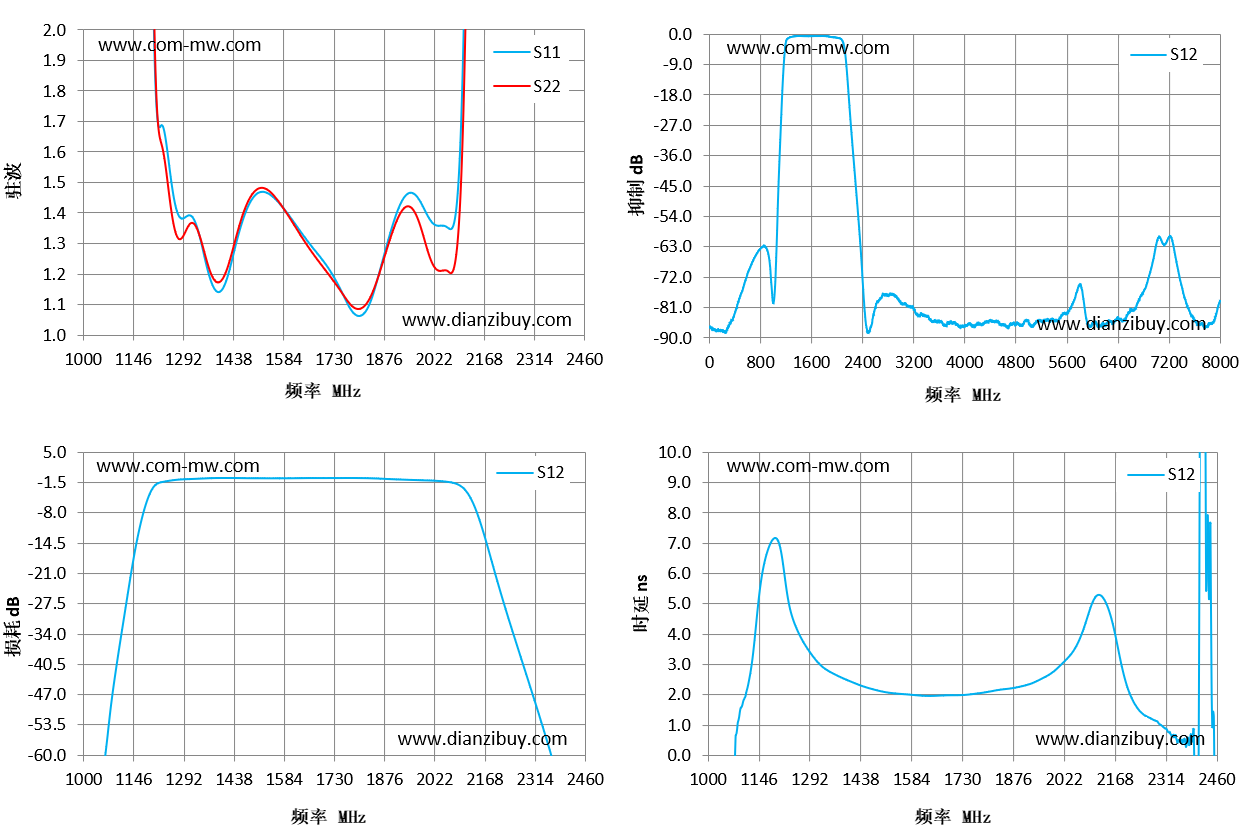

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1000 | 8381.52 | 9277.63 | -79.07 | -59.65 |
| 1104 | 96.33 | 84.82 | -37.76 | 1.85 |
| 1209 | 1.88 | 1.95 | -2.07 | 6.74 |
| 1313 | 1.39 | 1.37 | -0.73 | 3.1 |
| 1417 | 1.18 | 1.21 | -0.51 | 2.4 |
| 1521 | 1.47 | 1.48 | -0.57 | 2.07 |
| 1626 | 1.35 | 1.34 | -0.55 | 1.97 |
| 1730 | 1.19 | 1.18 | -0.52 | 1.99 |
| 1834 | 1.1 | 1.12 | -0.57 | 2.16 |
| 1939 | 1.46 | 1.42 | -0.89 | 2.43 |
| 2043 | 1.36 | 1.21 | -1.2 | 3.37 |
| 2147 | 7.07 | 5.5 | -8.23 | 4.89 |
| 2251 | 49.74 | 27.37 | -33.84 | 1.34 |
| 2356 | 169.08 | 49.43 | -58.28 | 0.44 |
| 2460 | 2919.08 | 72.87 | -86.06 | -27.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
