通带频率140~220MHz, DC-108MHz≥40dB, 260-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 140 | ~ | 220 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-108 | MHz≥ | 40 | dB | ||
| 带外抑制 | 260-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |

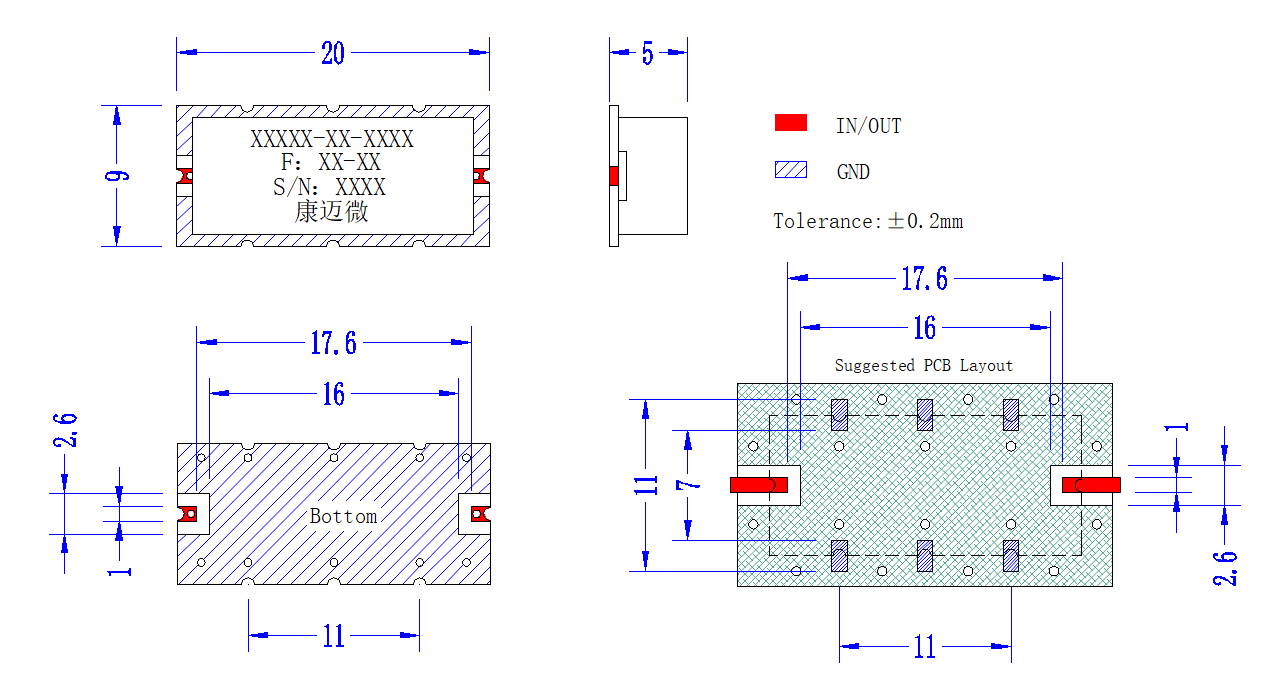

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

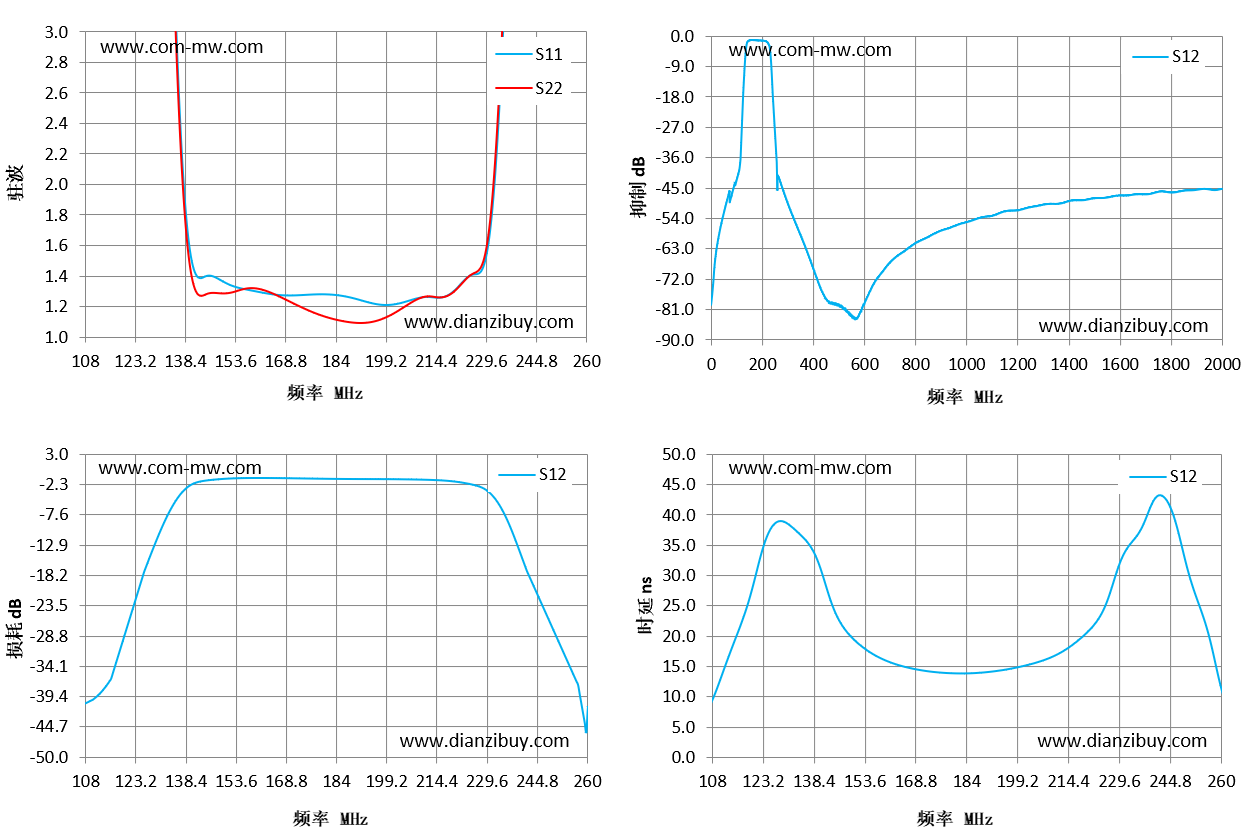

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 108 | 57.35 | 54.1 | -40.65 | 9.17 |
| 119 | 28.92 | 26.49 | -30.66 | 25.64 |
| 130 | 8.39 | 7.93 | -11.65 | 38.73 |
| 141 | 1.45 | 1.35 | -2.09 | 30.27 |
| 151 | 1.35 | 1.28 | -1.25 | 19.12 |
| 162 | 1.29 | 1.31 | -1.13 | 15.5 |
| 173 | 1.27 | 1.2 | -1.2 | 14.13 |
| 184 | 1.28 | 1.11 | -1.29 | 13.81 |
| 195 | 1.22 | 1.1 | -1.32 | 14.36 |
| 206 | 1.23 | 1.21 | -1.37 | 15.76 |
| 217 | 1.26 | 1.26 | -1.58 | 19.02 |
| 227 | 1.41 | 1.43 | -2.52 | 27.04 |
| 238 | 4.74 | 4.95 | -11.22 | 39.74 |
| 249 | 15.21 | 15.41 | -26.44 | 33.55 |
| 260 | 27.46 | 27.24 | -45.59 | 11.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
