通带频率1775~1825MHz, DC-1.7GHz≥30dB, 1.9-5GHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1775 | ~ | 1825 | MHz |
| 通带损耗 | / | / | 5.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.7 | GHz≥ | 30 | dB | ||
| 带外抑制 | 1.9-5 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

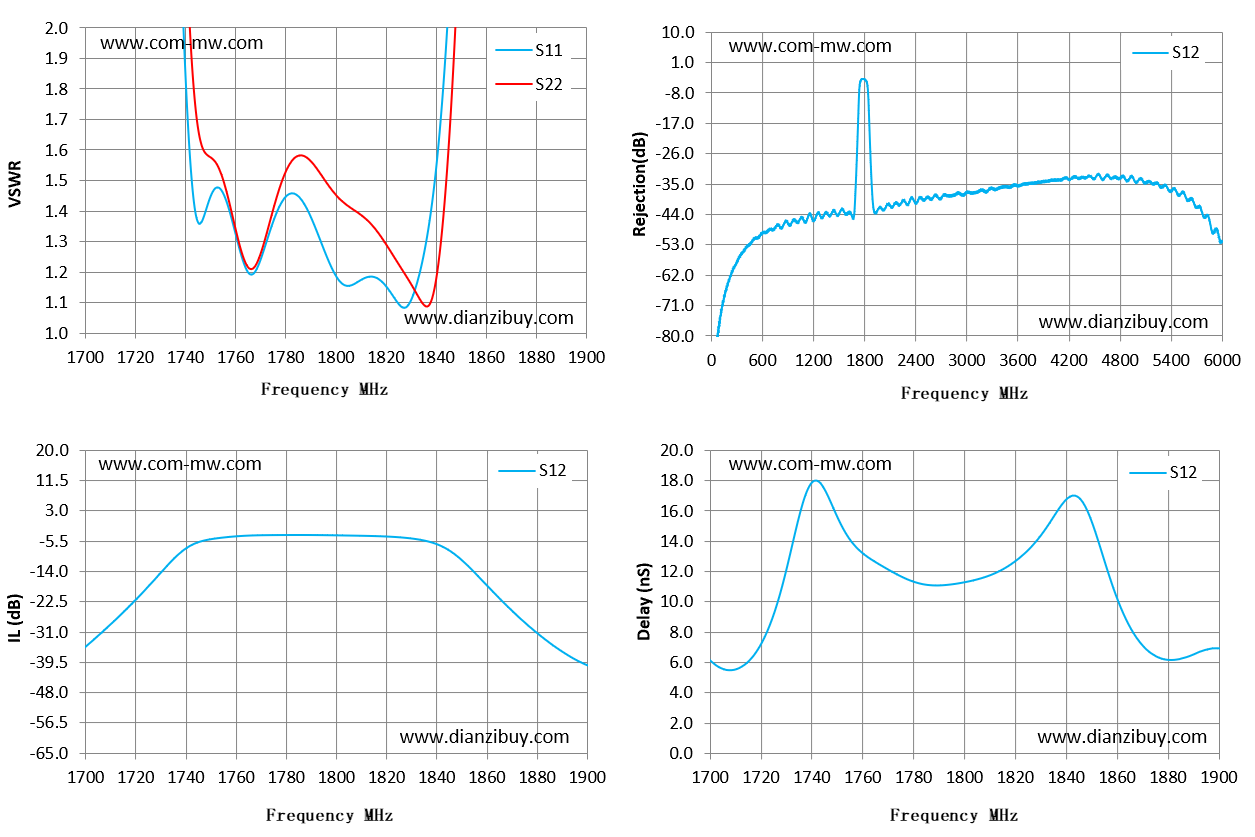

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1700 | 23.07 | 35.31 | -35.45 | -35.45 | 6.25 |
| 1714 | 14.72 | 19.96 | -26.52 | -26.52 | 5.85 |
| 1729 | 5.99 | 7.7 | -15.55 | -15.55 | 11.12 |
| 1743 | 1.51 | 1.91 | -6.49 | -6.49 | 17.98 |
| 1757 | 1.43 | 1.46 | -4.32 | -4.32 | 13.8 |
| 1771 | 1.25 | 1.27 | -3.79 | -3.79 | 12.1 |
| 1786 | 1.45 | 1.58 | -3.73 | -3.73 | 11.13 |
| 1800 | 1.2 | 1.46 | -3.82 | -3.82 | 11.29 |
| 1814 | 1.18 | 1.36 | -4 | -4 | 12.02 |
| 1829 | 1.09 | 1.18 | -4.58 | -4.58 | 14.07 |
| 1843 | 1.76 | 1.34 | -7.04 | -7.04 | 17.03 |
| 1857 | 4.67 | 4.1 | -15.24 | -15.24 | 11.95 |
| 1871 | 9.26 | 9.3 | -25.27 | -25.27 | 7.05 |
| 1886 | 14.18 | 16.92 | -34.21 | -34.21 | 6.29 |
| 1900 | 18.78 | 26.39 | -40.11 | -40.11 | 6.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
