通带频率1775~1825MHz, DC-1.7GHz≥30dB, 1.9-5GHz≥33dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1775 | ~ | 1825 | MHz |
| 通带损耗 | / | / | 5.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.7 | GHz≥ | 30 | dB | ||
| 带外抑制 | 1.9-5 | GHz≥ | 33 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

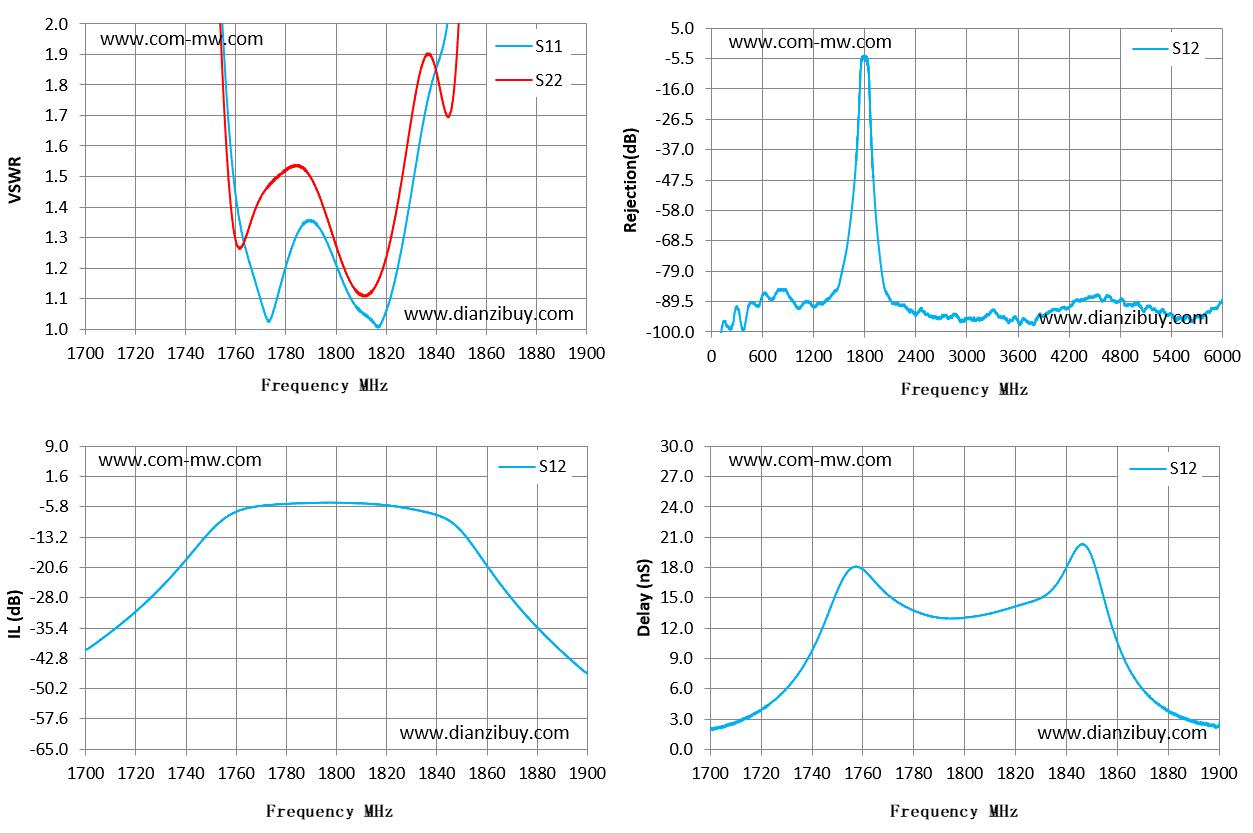

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1700 | 35.78 | 71.47 | -40.68 | -40.68 | 1.95 |
| 1714 | 22.84 | 33.9 | -34.47 | -34.47 | 3.08 |
| 1729 | 12.04 | 15.57 | -26.16 | -26.16 | 5.74 |
| 1743 | 5.21 | 5.89 | -16.54 | -16.54 | 11.34 |
| 1757 | 1.69 | 1.51 | -7.95 | -7.95 | 18.08 |
| 1771 | 1.07 | 1.45 | -5.5 | -5.5 | 15.06 |
| 1786 | 1.33 | 1.53 | -4.93 | -4.93 | 13.22 |
| 1800 | 1.21 | 1.27 | -4.8 | -4.8 | 13.02 |
| 1814 | 1.03 | 1.12 | -5.1 | -5.1 | 13.7 |
| 1829 | 1.39 | 1.63 | -6.24 | -6.24 | 14.86 |
| 1843 | 1.94 | 1.73 | -8.52 | -8.52 | 19.46 |
| 1857 | 4.81 | 4.41 | -17.59 | -17.59 | 12.96 |
| 1871 | 10.94 | 12.08 | -29.09 | -29.09 | 5.64 |
| 1886 | 18.73 | 25.78 | -38.96 | -38.96 | 3.08 |
| 1900 | 27.69 | 47.16 | -46.42 | -46.42 | 2.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
