通带频率2000~2200MHz, DC-1.8GHz≥40dB, 2.4-5GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2000 | ~ | 2200 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 2.4-5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

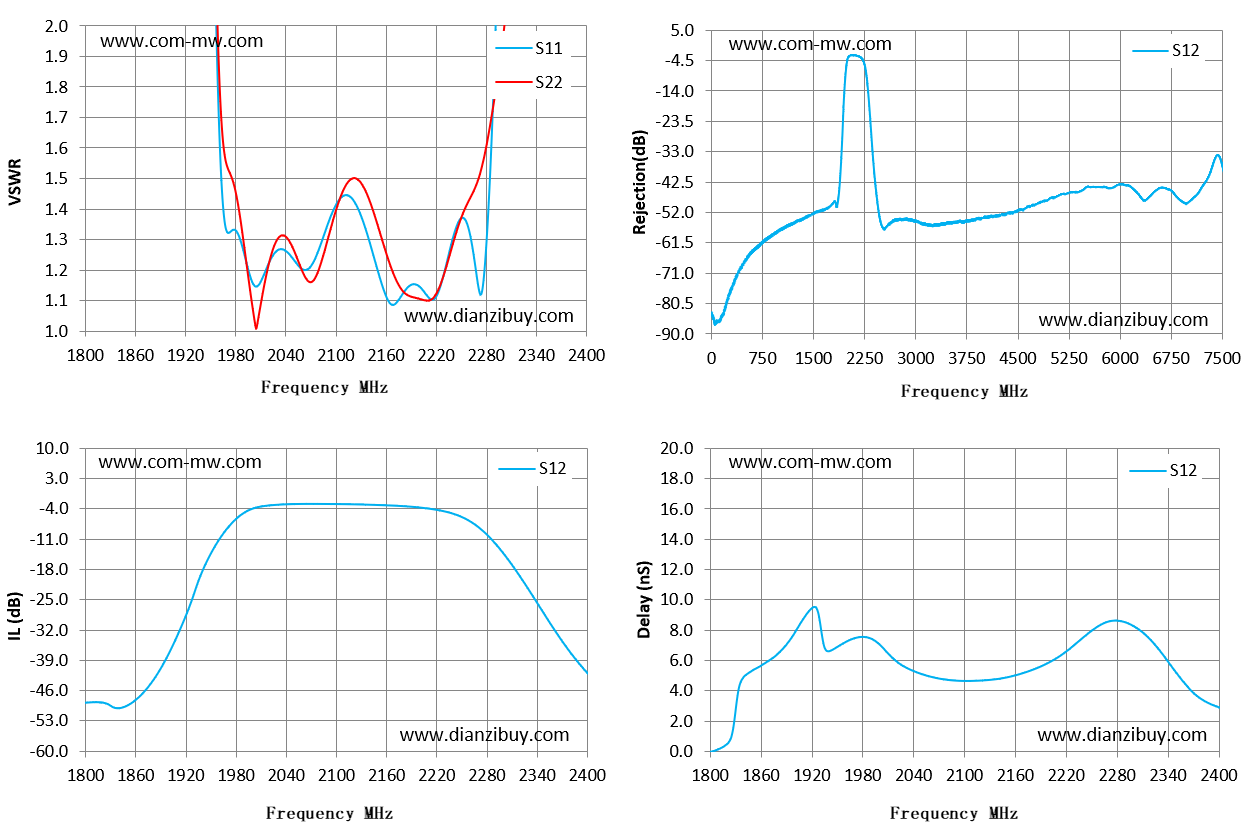

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1800 | 23.2 | 56.35 | -48.81 | -0.03 |
| 1843 | 19.61 | 42.23 | -49.97 | 5.08 |
| 1886 | 15.68 | 25.61 | -42.09 | 6.79 |
| 1929 | 8.38 | 9.9 | -23.89 | 8.66 |
| 1971 | 1.32 | 1.53 | -8.13 | 7.48 |
| 2014 | 1.19 | 1.15 | -3.32 | 6.22 |
| 2057 | 1.21 | 1.22 | -2.86 | 4.98 |
| 2100 | 1.41 | 1.39 | -2.88 | 4.65 |
| 2143 | 1.27 | 1.41 | -3.06 | 4.81 |
| 2186 | 1.14 | 1.12 | -3.45 | 5.51 |
| 2229 | 1.19 | 1.18 | -4.57 | 7 |
| 2271 | 1.14 | 1.5 | -8.41 | 8.58 |
| 2314 | 5.34 | 2.49 | -18.09 | 7.65 |
| 2357 | 16.79 | 7.49 | -30.75 | 4.69 |
| 2400 | 29.66 | 15.46 | -41.87 | 2.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
