通带频率2000~2200MHz, DC-1.8GHz≥60dB, 2.4-5GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2000 | ~ | 2200 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.8 | GHz≥ | 60 | dB | ||
| 带外抑制 | 2.4-5 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

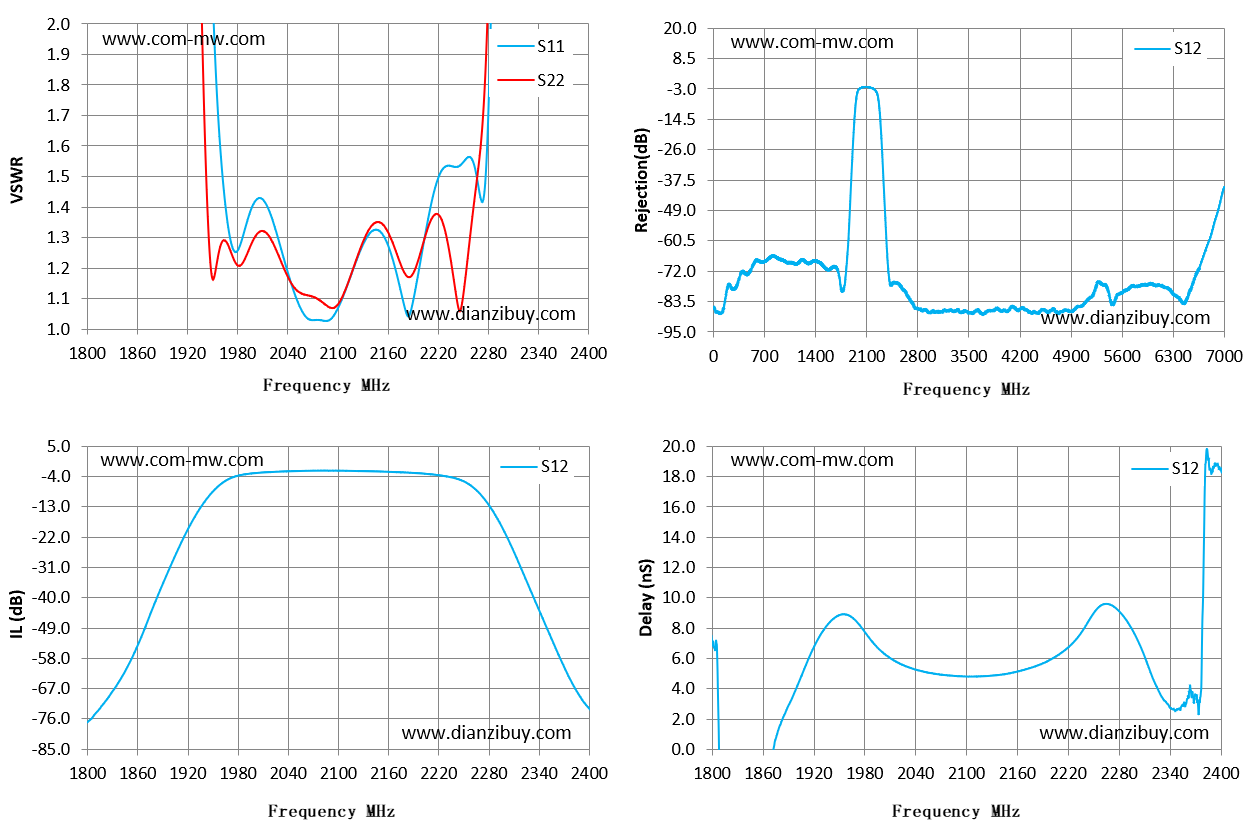

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1800 | 97.5 | 78.57 | -76.99 | 7.22 |
| 1843 | 58.01 | 42.43 | -62.63 | -4.59 |
| 1886 | 28.3 | 17.06 | -38.16 | 2.37 |
| 1929 | 6.49 | 3.3 | -15.64 | 7.66 |
| 1971 | 1.3 | 1.26 | -4.5 | 8.4 |
| 2014 | 1.41 | 1.32 | -2.72 | 5.89 |
| 2057 | 1.06 | 1.12 | -2.31 | 5.04 |
| 2100 | 1.07 | 1.08 | -2.25 | 4.81 |
| 2143 | 1.32 | 1.35 | -2.46 | 4.94 |
| 2186 | 1.05 | 1.17 | -2.86 | 5.58 |
| 2229 | 1.53 | 1.31 | -3.93 | 7.24 |
| 2271 | 1.43 | 1.6 | -9.59 | 9.51 |
| 2314 | 10.41 | 9.82 | -28.61 | 5.56 |
| 2357 | 29.72 | 25.22 | -53.23 | 3.09 |
| 2400 | 57.49 | 42.37 | -72.92 | 18.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
