通带频率290~320MHz, DC-270MHz≥40dB, 340-1200MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 290 | ~ | 320 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-270 | MHz≥ | 40 | dB | ||
| 带外抑制 | 340-1200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.50 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

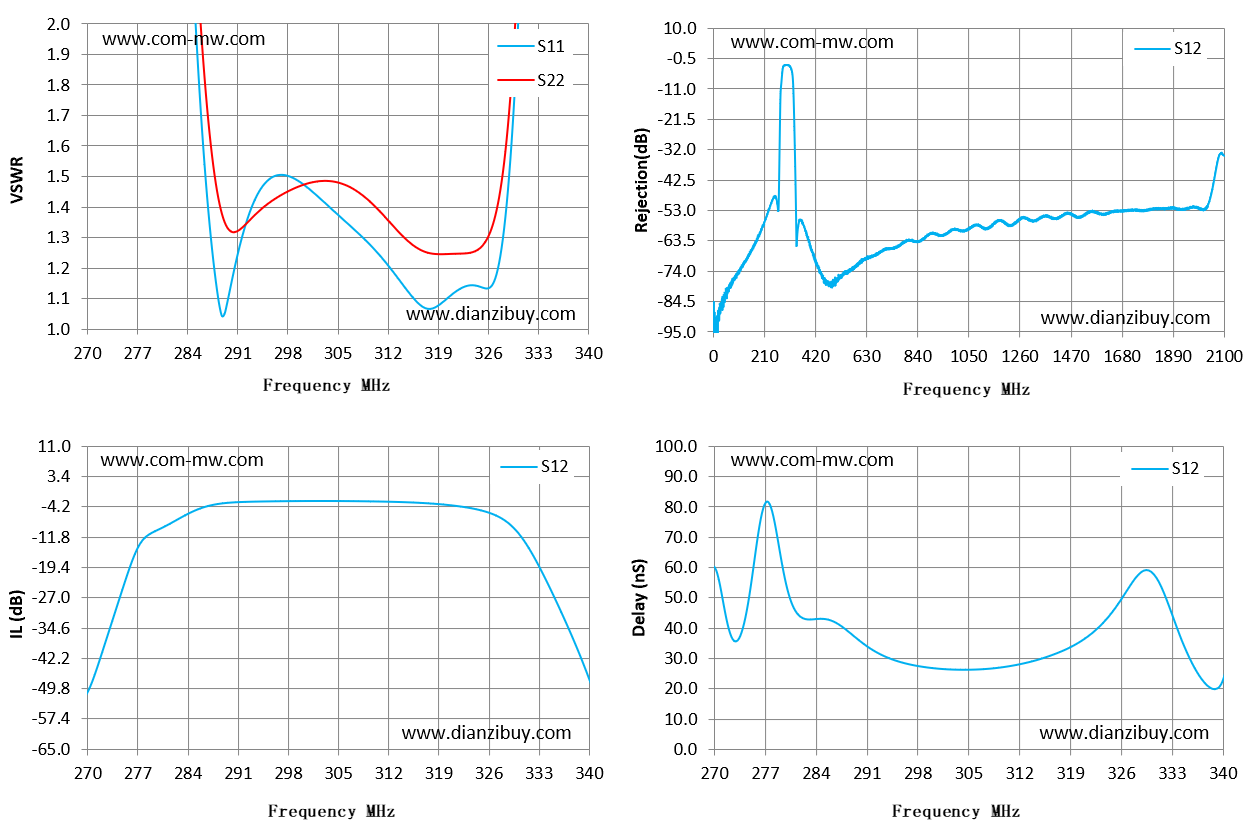

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 270 | 23.5 | 23.83 | -51.06 | -51.06 | 60.35 |
| 275 | 9.75 | 10.1 | -25.17 | -25.17 | 50.52 |
| 280 | 4.53 | 4.74 | -10.14 | -10.14 | 56.38 |
| 285 | 2.07 | 2.34 | -5.23 | -5.23 | 43.06 |
| 290 | 1.12 | 1.32 | -3.25 | -3.25 | 36.09 |
| 295 | 1.48 | 1.4 | -2.95 | -2.95 | 29.45 |
| 300 | 1.48 | 1.47 | -2.85 | -2.85 | 26.92 |
| 305 | 1.38 | 1.48 | -2.85 | -2.85 | 26.27 |
| 310 | 1.27 | 1.41 | -2.94 | -2.94 | 27.16 |
| 315 | 1.12 | 1.29 | -3.17 | -3.17 | 29.71 |
| 320 | 1.09 | 1.25 | -3.78 | -3.78 | 34.98 |
| 325 | 1.14 | 1.27 | -5.19 | -5.19 | 45.64 |
| 330 | 1.82 | 2.01 | -10.23 | -10.23 | 59.04 |
| 335 | 5.88 | 5.7 | -25.34 | -25.34 | 33.96 |
| 340 | 12.17 | 11.64 | -47.27 | -47.27 | 22.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
