通带频率290~320MHz, DC-270MHz≥40dB, 340-2000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 290 | ~ | 320 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-270 | MHz≥ | 40 | dB | ||
| 带外抑制 | 340-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

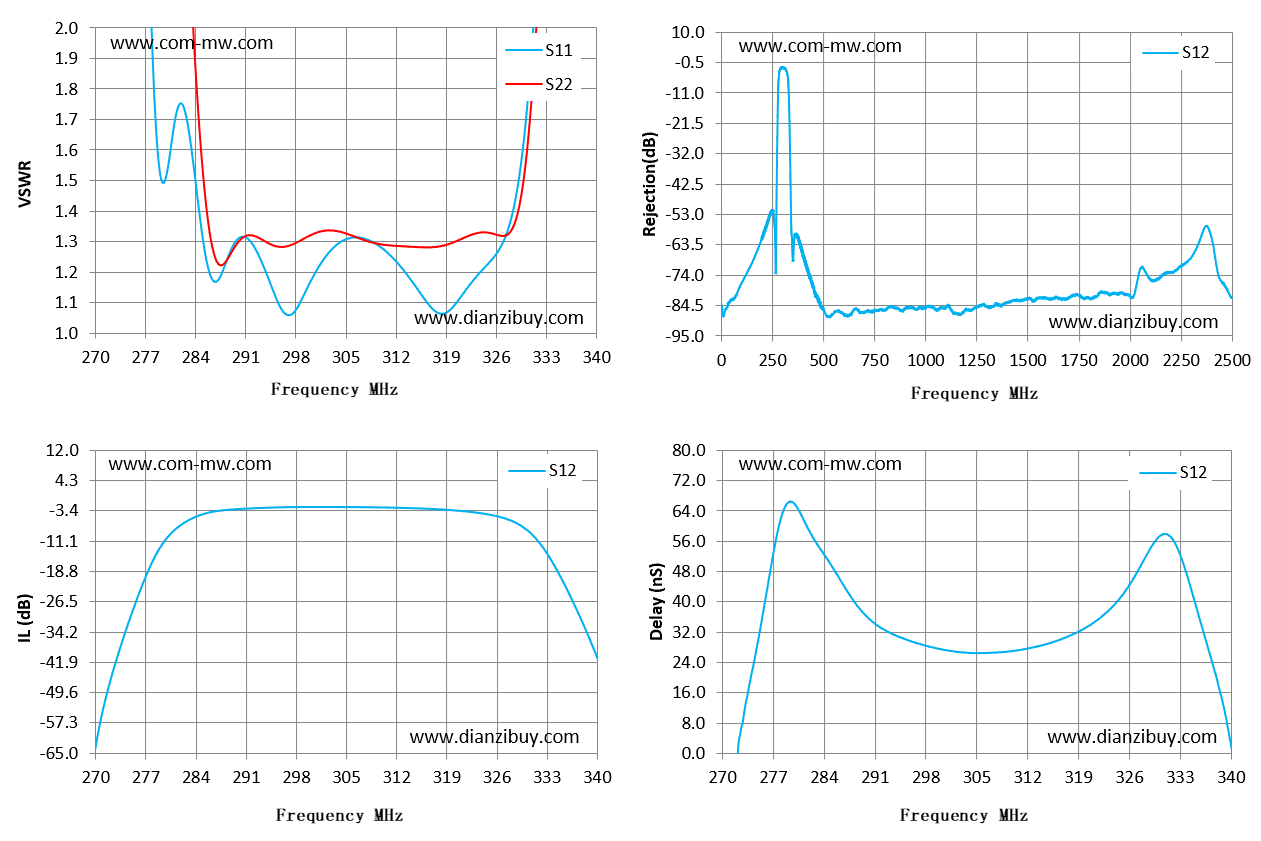

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 270 | 16.03 | 24.69 | -63.4 | -110.23 |
| 275 | 5.42 | 14.12 | -29.59 | 30.49 |
| 280 | 1.52 | 4.74 | -10.34 | 65.71 |
| 285 | 1.31 | 1.54 | -4.34 | 49.58 |
| 290 | 1.31 | 1.3 | -3.05 | 35.78 |
| 295 | 1.13 | 1.29 | -2.65 | 30.2 |
| 300 | 1.17 | 1.32 | -2.53 | 27.43 |
| 305 | 1.31 | 1.33 | -2.55 | 26.38 |
| 310 | 1.28 | 1.29 | -2.65 | 26.92 |
| 315 | 1.14 | 1.28 | -2.88 | 28.96 |
| 320 | 1.09 | 1.3 | -3.38 | 33.08 |
| 325 | 1.23 | 1.33 | -4.48 | 41.45 |
| 330 | 1.67 | 1.54 | -8.08 | 56.89 |
| 335 | 4.23 | 4.13 | -20.75 | 39.94 |
| 340 | 8.87 | 8.87 | -40.64 | 2.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
