通带频率225~512MHz, DC-190MHz≥40dBc, 580-2100MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 512 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.3 | dB | ||
| 带外抑制 | DC-190 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 580-2100 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

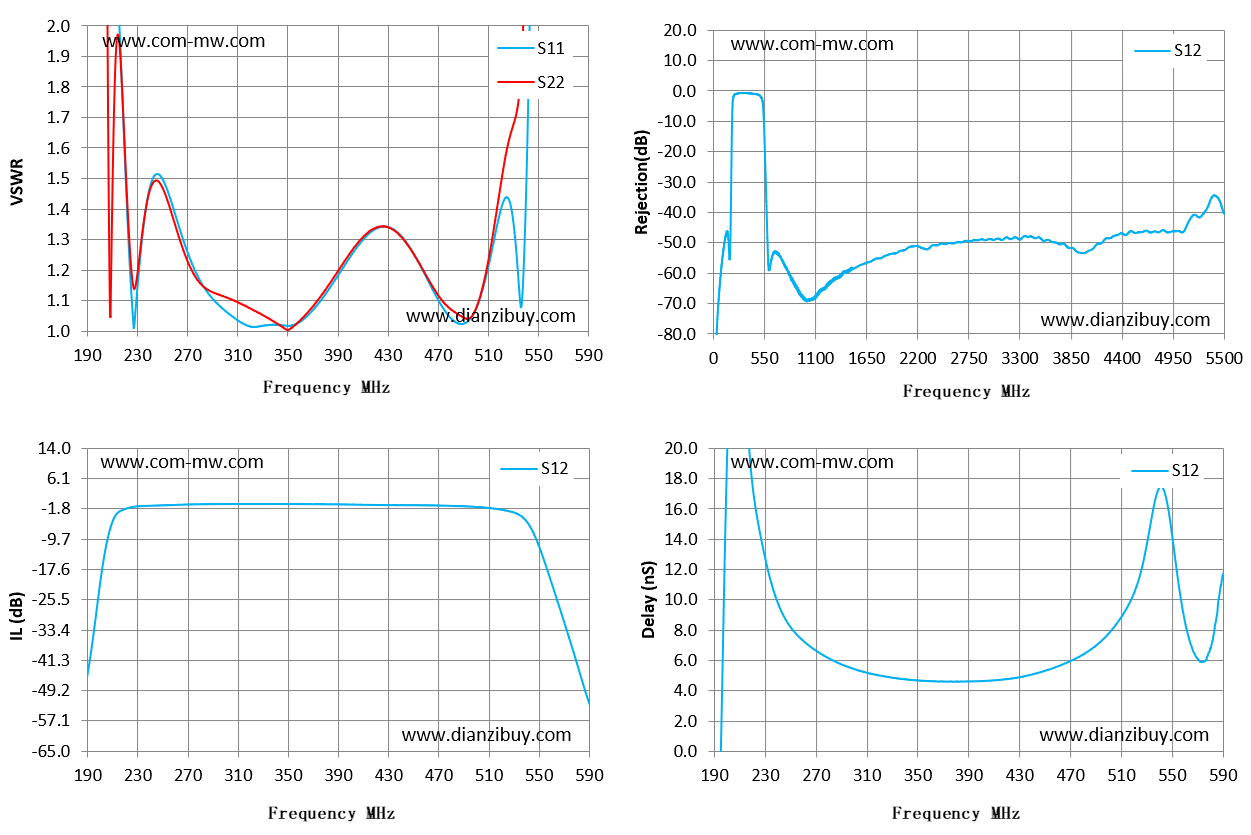

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 190 | 34.73 | 31.98 | -44.65 | -8.4 |
| 219 | 1.67 | 1.69 | -2.03 | 18.5 |
| 247 | 1.51 | 1.49 | -1.05 | 8.62 |
| 276 | 1.2 | 1.18 | -0.74 | 6.33 |
| 304 | 1.05 | 1.11 | -0.65 | 5.32 |
| 333 | 1.02 | 1.05 | -0.64 | 4.82 |
| 361 | 1.03 | 1.04 | -0.68 | 4.62 |
| 390 | 1.18 | 1.2 | -0.76 | 4.6 |
| 419 | 1.33 | 1.34 | -0.9 | 4.75 |
| 447 | 1.28 | 1.27 | -0.97 | 5.23 |
| 476 | 1.06 | 1.09 | -1.11 | 6.19 |
| 504 | 1.12 | 1.12 | -1.52 | 8.14 |
| 533 | 1.24 | 1.72 | -3.3 | 14.85 |
| 561 | 10.38 | 14.71 | -22.56 | 8.25 |
| 590 | 23.37 | 30.21 | -52.69 | 11.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
