通带频率225~512MHz, DC-190MHz≥40dB, 600-1500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 512 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-190 | MHz≥ | 40 | dB | ||
| 带外抑制 | 600-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

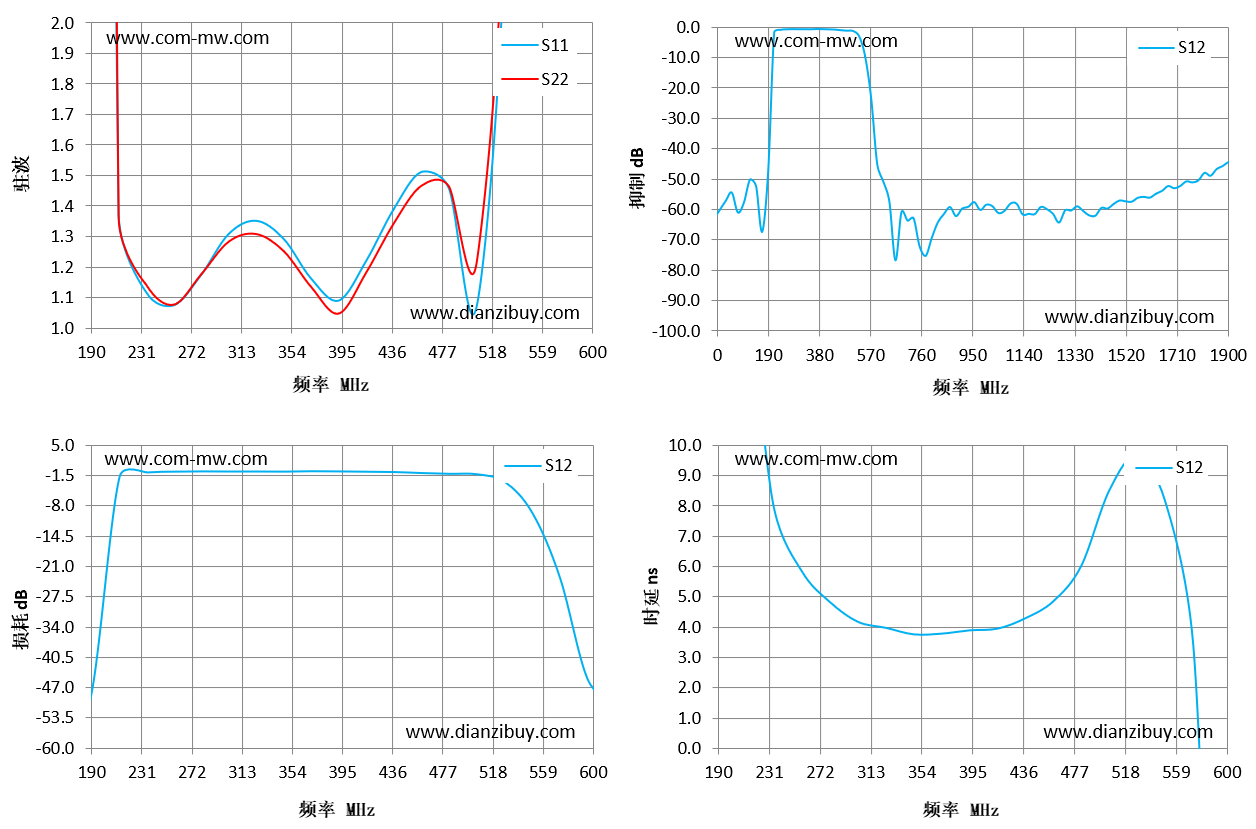

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 190 | 15.07 | 19.26 | -47.45 | 12.08 |
| 219 | 1.38 | 1.36 | -1.59 | 14.28 |
| 249 | 1.12 | 1.14 | -0.73 | 7.9 |
| 278 | 1.07 | 1.08 | -0.56 | 5.83 |
| 307 | 1.31 | 1.28 | -0.53 | 4.18 |
| 336 | 1.35 | 1.31 | -0.53 | 3.98 |
| 366 | 1.29 | 1.25 | -0.55 | 3.76 |
| 395 | 1.09 | 1.05 | -0.51 | 3.9 |
| 424 | 1.22 | 1.18 | -0.57 | 3.95 |
| 454 | 1.39 | 1.34 | -0.65 | 4.3 |
| 483 | 1.46 | 1.46 | -1.02 | 6.03 |
| 512 | 1.06 | 1.21 | -1.13 | 8.51 |
| 541 | 2.18 | 2.43 | -2.8 | 9.68 |
| 571 | 5.63 | 10.52 | -9.49 | 8.16 |
| 600 | 13.89 | 47.86 | -45.1 | -12.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
