通带频率 385~455MHz, DC-220MHz≥55dBc, 320MHz≥25dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 385 | ~ | 455 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-220 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 320 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 520 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 0.62-1.3 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.50 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤10ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

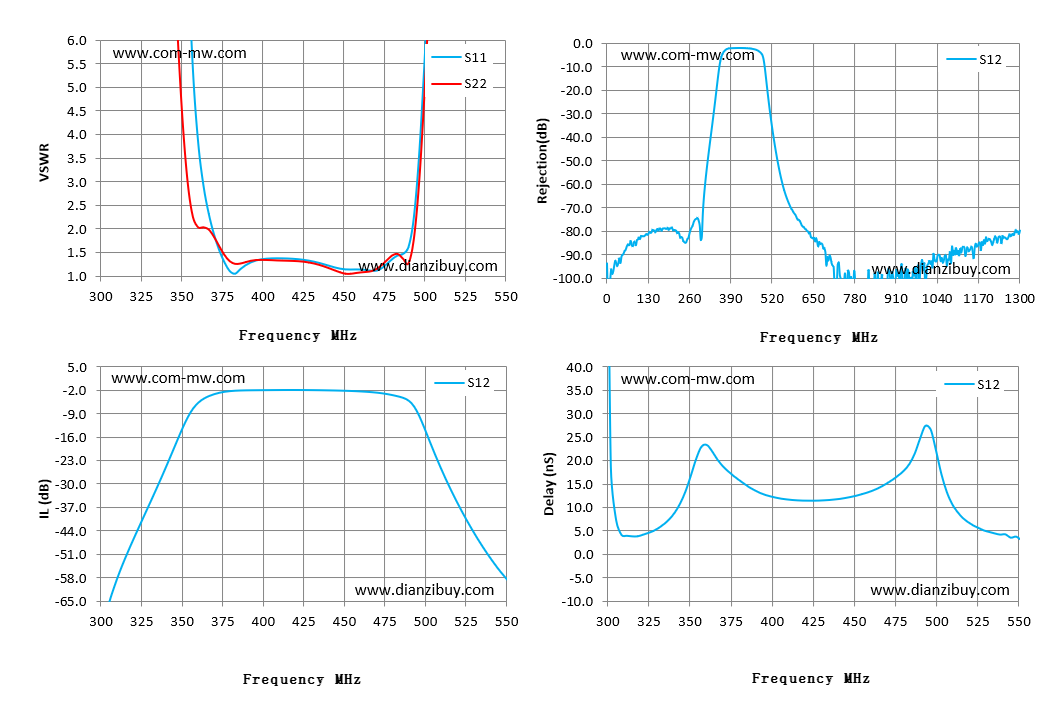

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 300.00 | 87.14 | 77.42 | -82.18 | 103.04 |
| 318.00 | 55.86 | 41.07 | -48.67 | 3.90 |
| 336.00 | 34.28 | 18.58 | -31.34 | 6.54 |
| 354.00 | 7.94 | 2.97 | -9.82 | 20.41 |
| 371.00 | 1.89 | 1.83 | -3.02 | 18.87 |
| 389.00 | 1.15 | 1.26 | -1.93 | 14.33 |
| 407.00 | 1.38 | 1.33 | -1.81 | 11.92 |
| 425.00 | 1.35 | 1.30 | -1.79 | 11.50 |
| 443.00 | 1.22 | 1.16 | -1.90 | 11.89 |
| 461.00 | 1.14 | 1.07 | -2.22 | 13.60 |
| 479.00 | 1.27 | 1.34 | -3.04 | 16.95 |
| 496.00 | 2.21 | 1.75 | -6.69 | 27.48 |
| 514.00 | 14.38 | 14.87 | -28.32 | 9.12 |
| 532.00 | 28.33 | 32.36 | -46.08 | 4.82 |
| 550.00 | 42.08 | 48.70 | -57.24 | 3.84 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
