通带频率500~550MHz, DC-450MHz≥40dB, 600-1500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 550 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-450 | MHz≥ | 40 | dB | ||
| 带外抑制 | 600-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

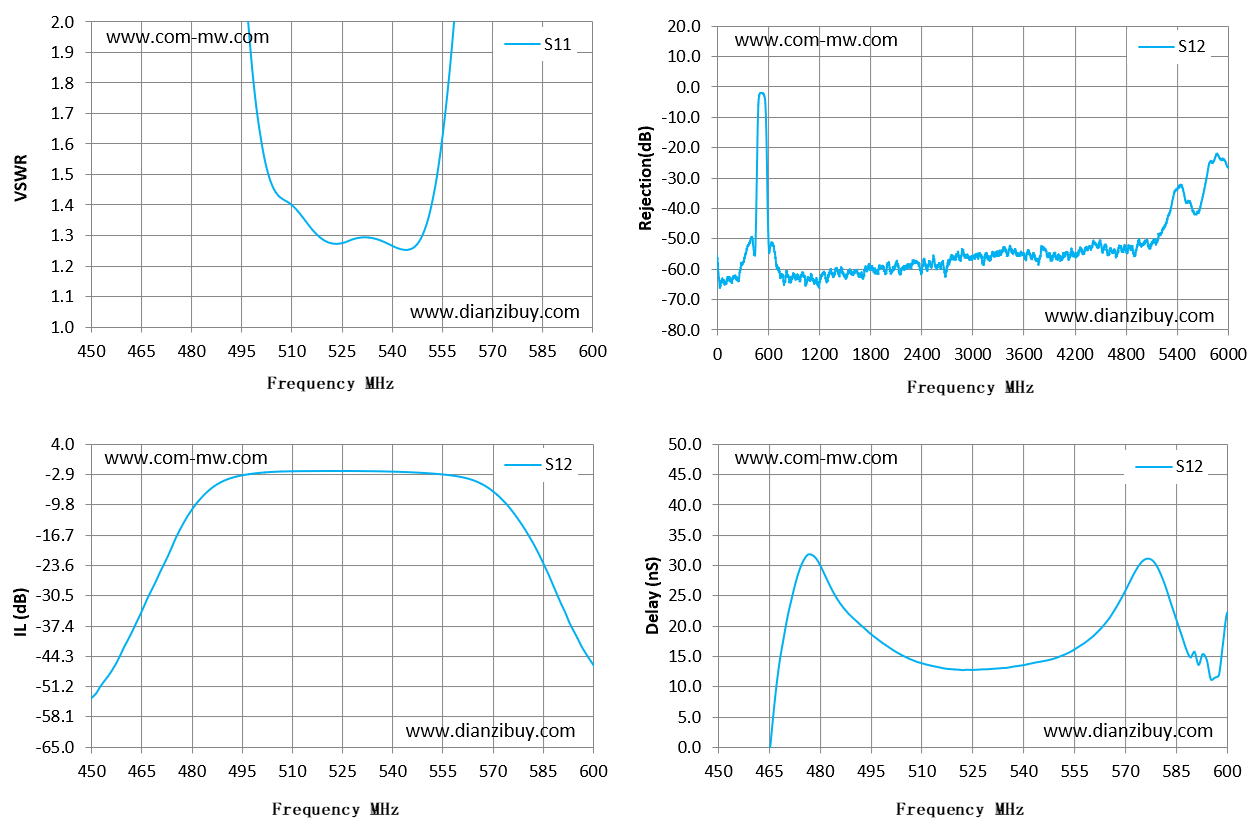

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 450 | 36.75 | -54.42 | -15.11 |
| 461 | 21.47 | -40.5 | -27.4 |
| 471 | 12.92 | -25.05 | 21.49 |
| 482 | 6.54 | -9.5 | 28.66 |
| 493 | 2.86 | -3.55 | 20.16 |
| 504 | 1.5 | -2.3 | 15.59 |
| 514 | 1.35 | -2.06 | 13.35 |
| 525 | 1.27 | -2.03 | 12.76 |
| 536 | 1.29 | -2.1 | 13.11 |
| 546 | 1.25 | -2.31 | 14.09 |
| 557 | 1.81 | -2.98 | 16.78 |
| 568 | 3.76 | -5.42 | 23.34 |
| 579 | 7.1 | -14.04 | 30.61 |
| 589 | 11.32 | -28.21 | 16.11 |
| 600 | 17.52 | -44.93 | 17.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
