通带频率500~550MHz, DC-450MHz≥40dB, 600-1500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 550 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-450 | MHz≥ | 40 | dB | ||
| 带外抑制 | 600-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

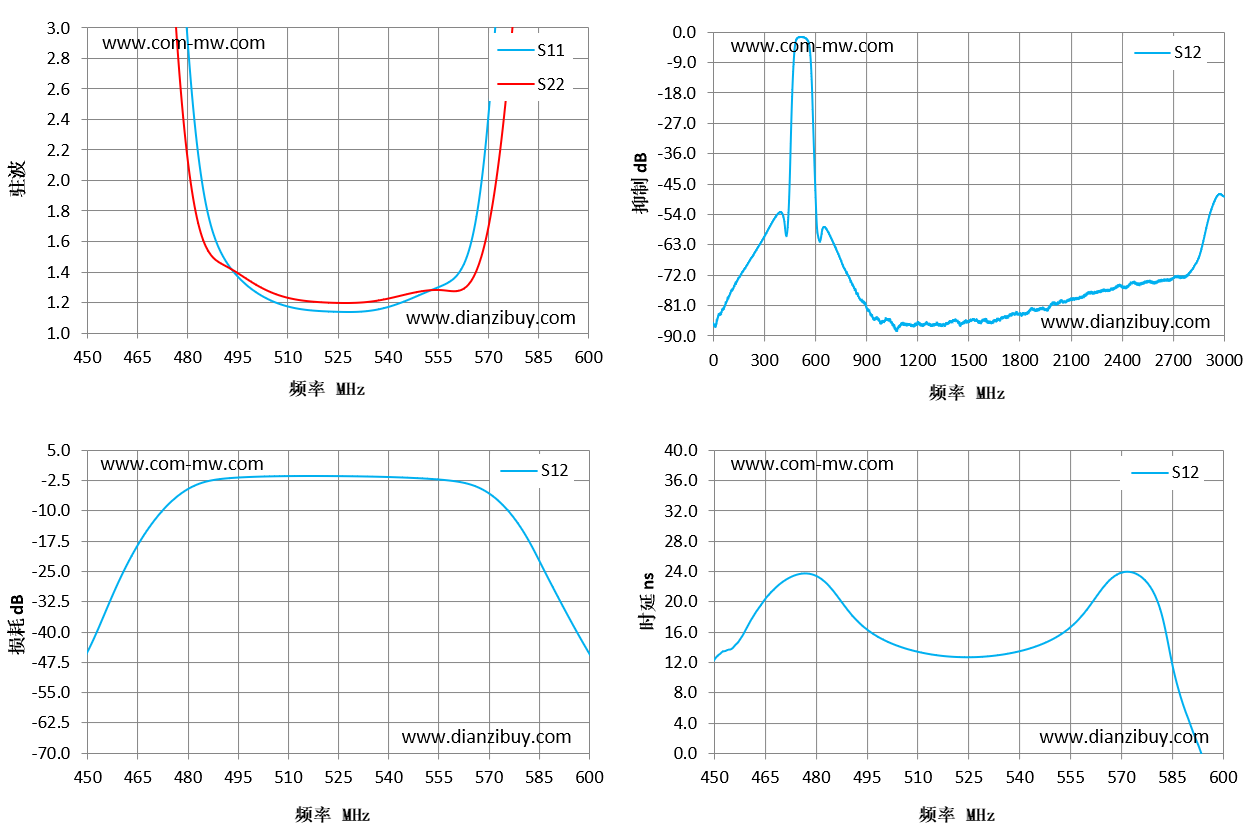

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 450 | 37.47 | 41.33 | -45.56 | 12.04 |
| 461 | 17.77 | 15.96 | -24.89 | 17.57 |
| 471 | 7.83 | 5.92 | -11.73 | 22.78 |
| 482 | 2.47 | 1.88 | -3.85 | 23 |
| 493 | 1.44 | 1.43 | -1.95 | 17.48 |
| 504 | 1.23 | 1.28 | -1.52 | 14.32 |
| 514 | 1.15 | 1.21 | -1.42 | 13.1 |
| 525 | 1.14 | 1.2 | -1.44 | 12.72 |
| 536 | 1.15 | 1.21 | -1.58 | 13.13 |
| 546 | 1.21 | 1.25 | -1.84 | 14.26 |
| 557 | 1.31 | 1.28 | -2.42 | 17.4 |
| 568 | 1.98 | 1.5 | -4.76 | 23.43 |
| 579 | 5.78 | 3.33 | -13.06 | 22.07 |
| 589 | 13.4 | 7.72 | -28.94 | 5.5 |
| 600 | 24.05 | 14.55 | -44.83 | -6.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
