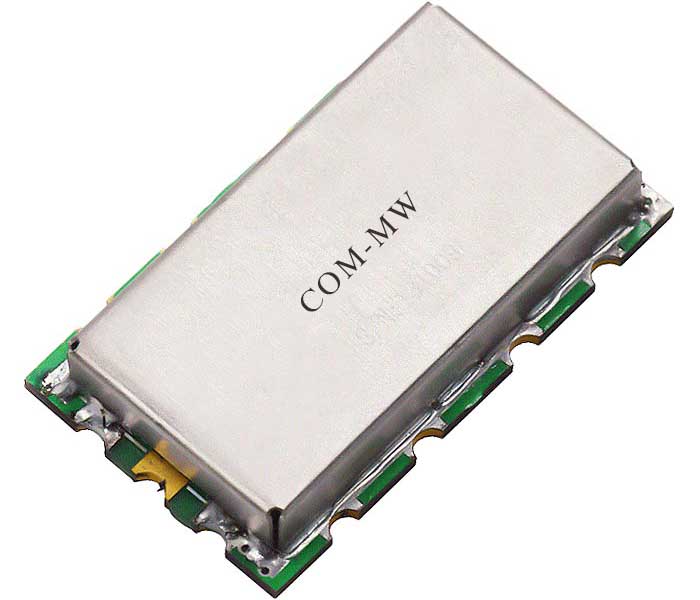

通带频率 485~675MHz, DC-380MHz≥55dBc, 780-2500MHz≥55dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 485 | ~ | 675 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-380 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 780-2500 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |

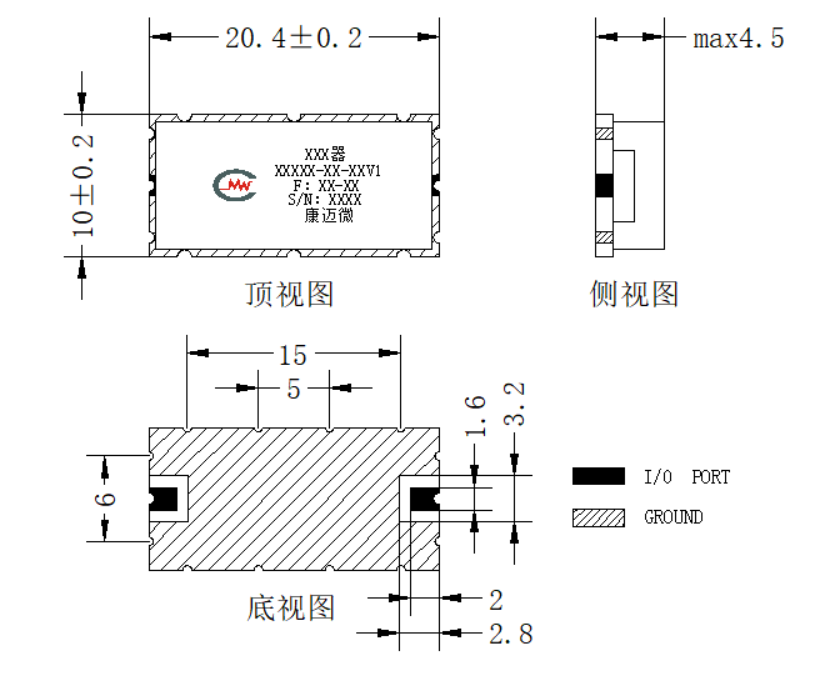

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

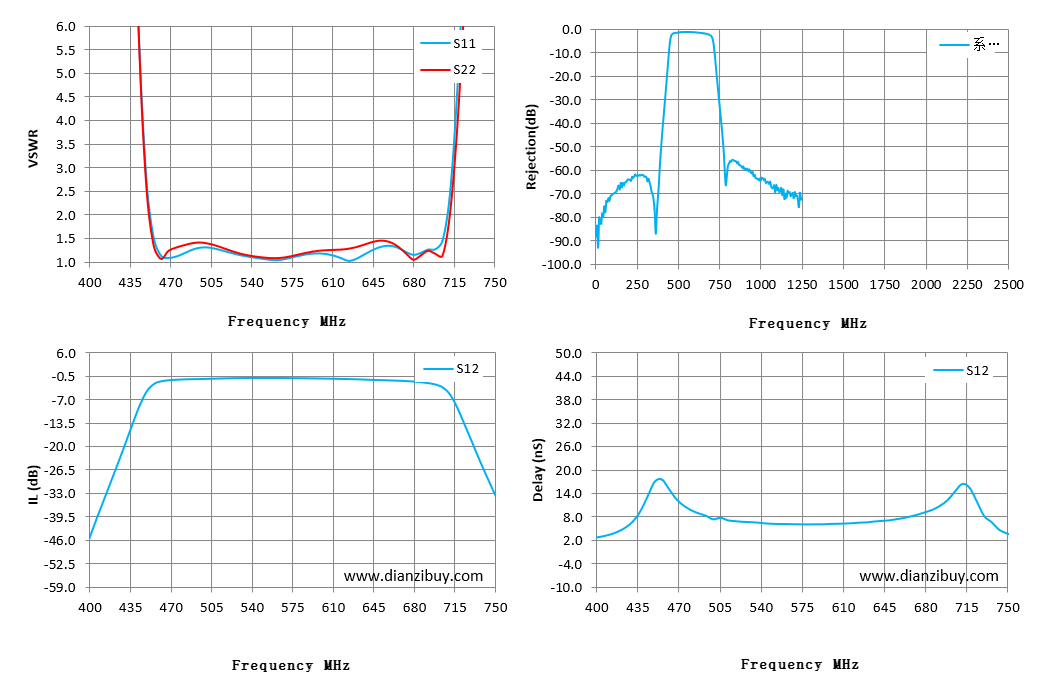

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 400.00 | 42.03 | 57.76 | -45.65 | 2.76 |
| 425.00 | 20.86 | 24.34 | -24.63 | 5.30 |
| 450.00 | 2.70 | 2.52 | -4.69 | 17.03 |
| 475.00 | 1.12 | 1.31 | -1.56 | 10.90 |
| 500.00 | 1.32 | 1.41 | -1.33 | 7.43 |
| 525.00 | 1.19 | 1.23 | -1.12 | 6.79 |
| 550.00 | 1.08 | 1.10 | -1.08 | 6.29 |
| 575.00 | 1.10 | 1.13 | -1.11 | 6.15 |
| 600.00 | 1.19 | 1.25 | -1.22 | 6.26 |
| 625.00 | 1.03 | 1.29 | -1.37 | 6.59 |
| 650.00 | 1.31 | 1.45 | -1.65 | 7.16 |
| 675.00 | 1.22 | 1.18 | -1.94 | 8.68 |
| 700.00 | 1.28 | 1.18 | -2.90 | 12.34 |
| 725.00 | 7.61 | 6.40 | -14.07 | 11.99 |
| 750.00 | 22.62 | 20.41 | -32.51 | 3.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
