通带频率57.6~62.5MHz, DC-50MHz≥40dB, 70-700MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 57.6 | ~ | 62.5 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-50 | MHz≥ | 40 | dB | ||
| 带外抑制 | 70-700 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

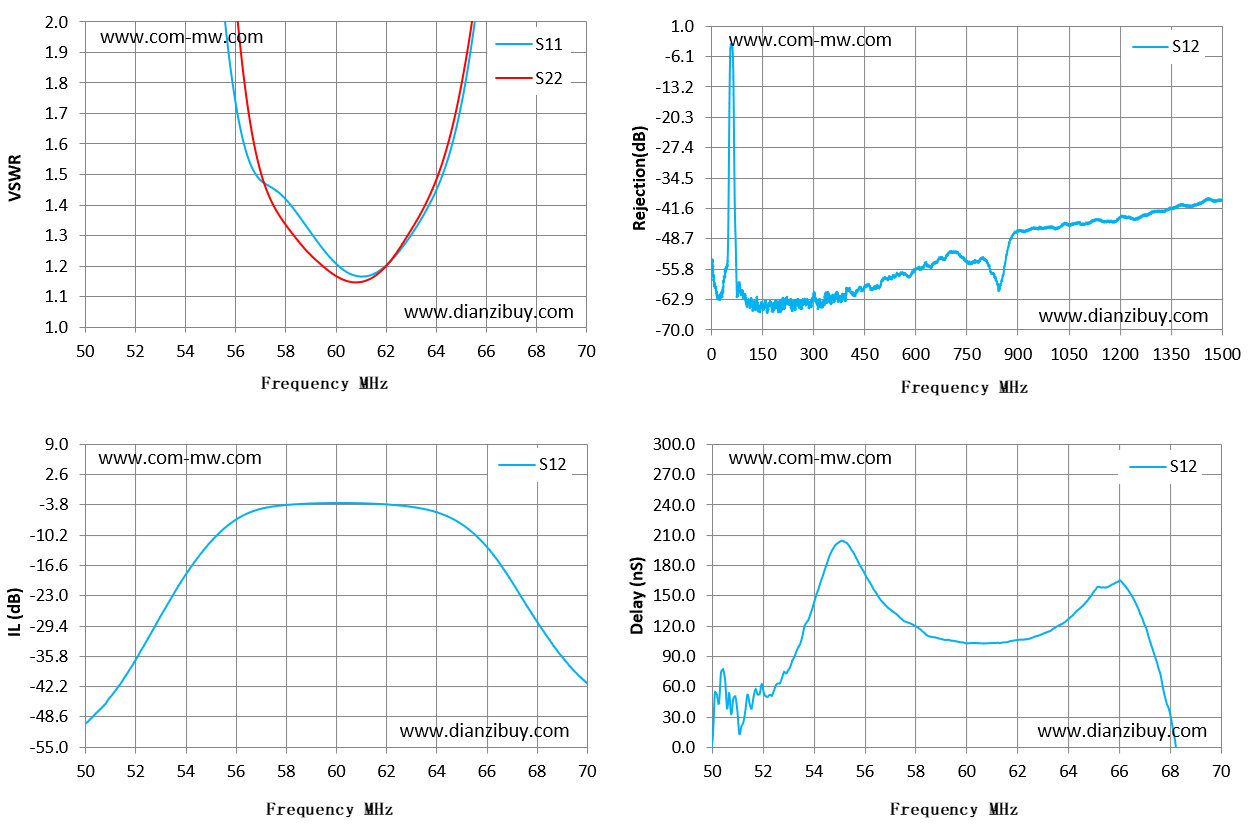

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 50 | 16.71 | 24.03 | -50.29 | -5.36 |
| 51 | 12.99 | 18.17 | -44.52 | 37.1 |
| 53 | 6.58 | 9.19 | -27.51 | 76.6 |
| 54 | 4.25 | 5.92 | -19.04 | 138.39 |
| 56 | 1.77 | 2.14 | -7.17 | 174.61 |
| 57 | 1.48 | 1.52 | -4.72 | 136.96 |
| 59 | 1.31 | 1.24 | -3.57 | 107.52 |
| 60 | 1.21 | 1.17 | -3.46 | 103.35 |
| 61 | 1.17 | 1.15 | -3.51 | 103.51 |
| 63 | 1.3 | 1.31 | -4.27 | 112.53 |
| 64 | 1.43 | 1.47 | -5.32 | 126.05 |
| 66 | 2.26 | 2.32 | -12.38 | 164.01 |
| 67 | 3.31 | 3.26 | -19.94 | 122.19 |
| 69 | 6.97 | 6.21 | -35.87 | -130.16 |
| 70 | 9.38 | 8.03 | -41.31 | -17.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
