通带频率50~70MHz, DC-40MHz≥40dB, 90-700MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 50 | ~ | 70 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-40 | MHz≥ | 40 | dB | ||
| 带外抑制 | 90-700 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

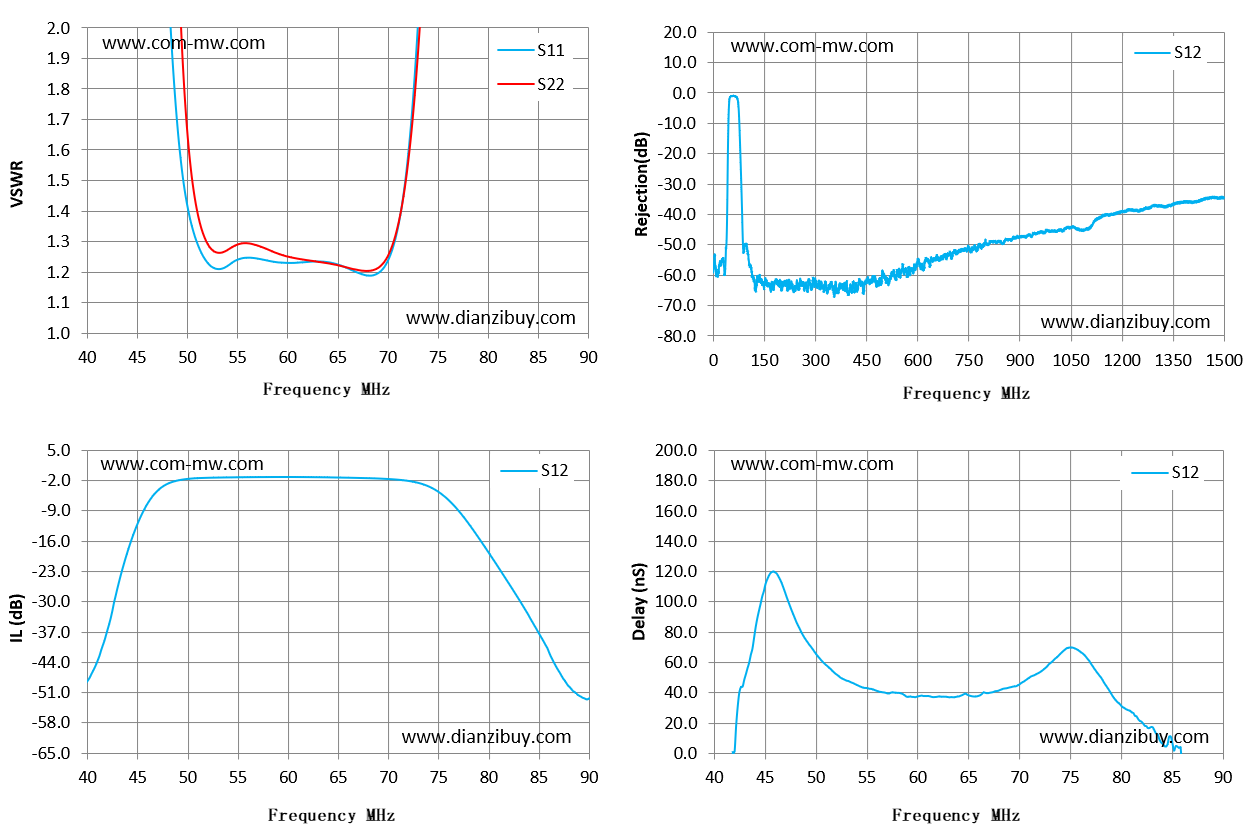

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 40 | 17.99 | 54.86 | -48.63 | -95 |
| 44 | 8.11 | 21.39 | -18.94 | 76.1 |
| 47 | 3.2 | 6.6 | -4.34 | 106.36 |
| 51 | 1.3 | 1.41 | -1.37 | 58.47 |
| 54 | 1.22 | 1.27 | -1.2 | 45.2 |
| 58 | 1.24 | 1.27 | -1.12 | 39.88 |
| 61 | 1.23 | 1.24 | -1.12 | 37.84 |
| 65 | 1.22 | 1.22 | -1.23 | 38.16 |
| 69 | 1.2 | 1.21 | -1.46 | 43.48 |
| 72 | 1.54 | 1.52 | -1.99 | 53.12 |
| 76 | 5.03 | 4.2 | -6.3 | 67.32 |
| 79 | 11.65 | 8.49 | -15.1 | 40.05 |
| 83 | 23.08 | 15.24 | -29.28 | 17.38 |
| 86 | 31.7 | 19.95 | -41.68 | -11.39 |
| 90 | 42.23 | 25.52 | -52.38 | -61.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
