通带频率620~820MHz, DC-500MHz≥40dB, 960-2000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 620 | ~ | 820 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 40 | dB | ||
| 带外抑制 | 960-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |

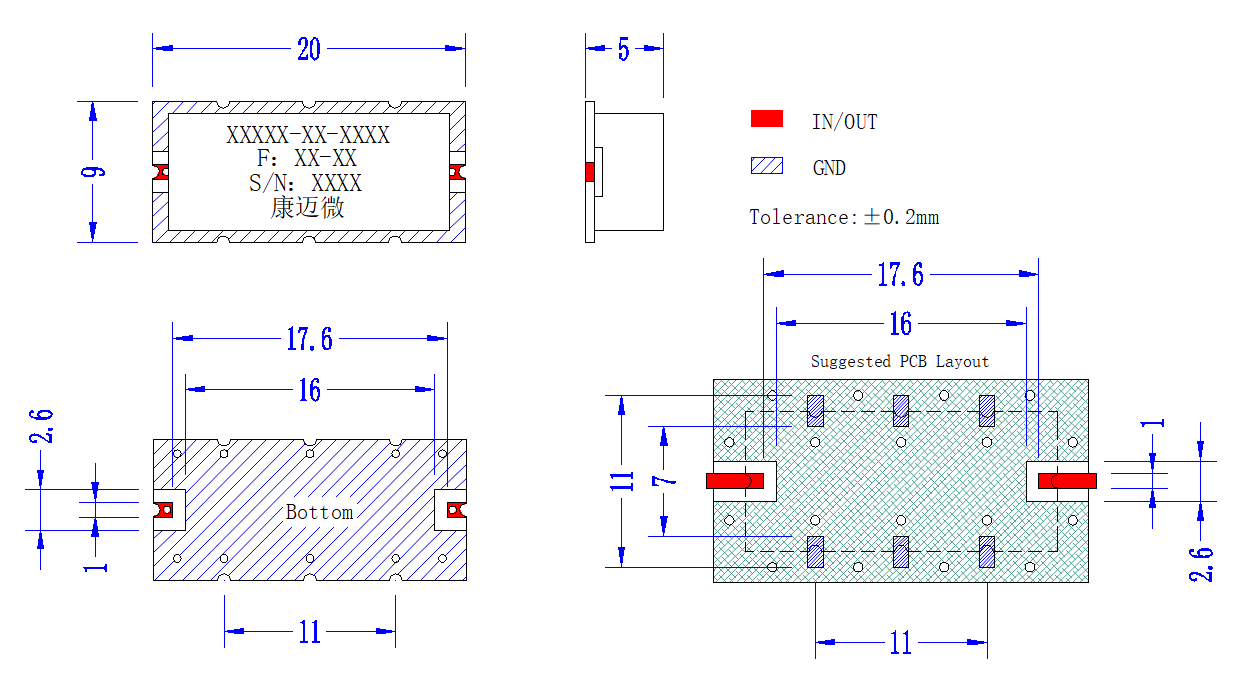

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

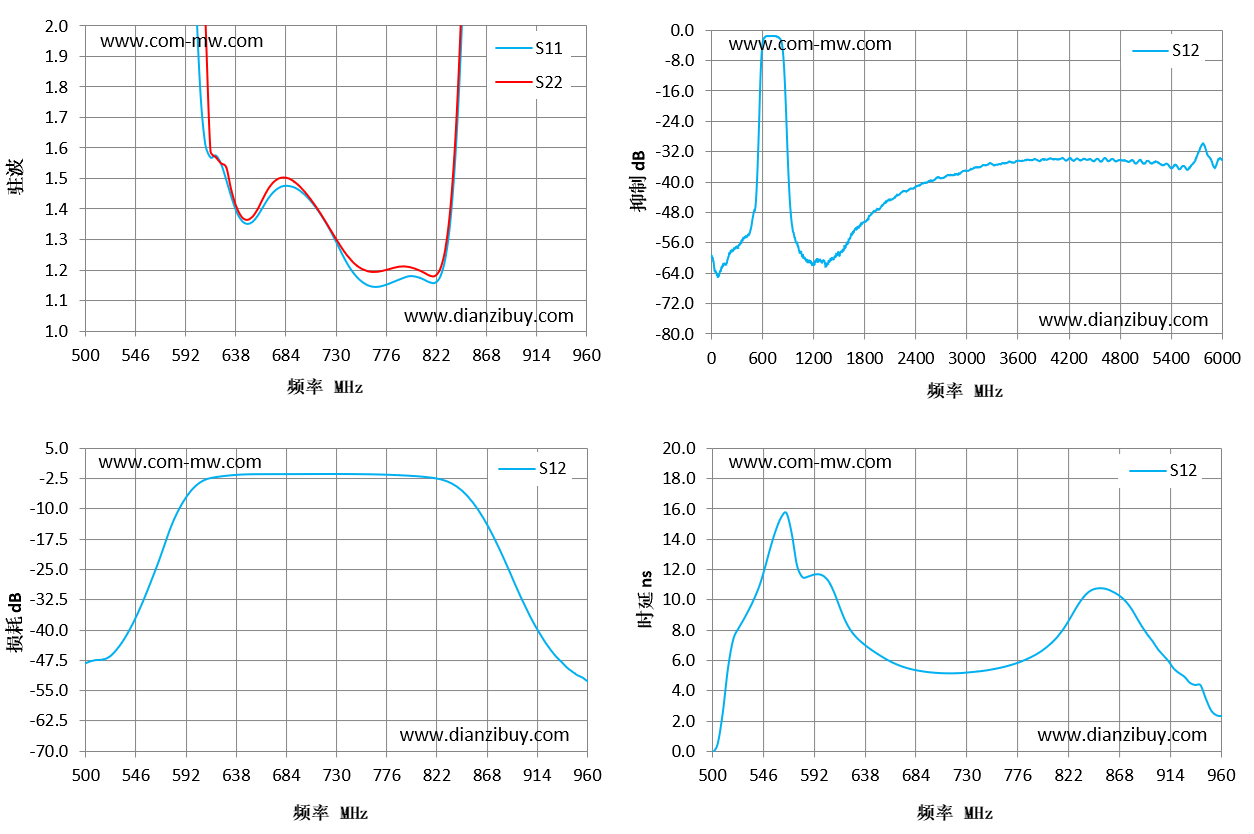

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 500 | 55.15 | 87.24 | -48.21 | -0.13 |
| 533 | 32.05 | 48.4 | -43.05 | 9.39 |
| 566 | 14.31 | 23.57 | -26.46 | 15.43 |
| 599 | 2.88 | 4.58 | -5.85 | 11.68 |
| 631 | 1.5 | 1.54 | -1.85 | 7.58 |
| 664 | 1.41 | 1.43 | -1.46 | 5.85 |
| 697 | 1.46 | 1.48 | -1.45 | 5.21 |
| 730 | 1.29 | 1.3 | -1.43 | 5.19 |
| 763 | 1.15 | 1.2 | -1.49 | 5.49 |
| 796 | 1.17 | 1.21 | -1.79 | 6.38 |
| 829 | 1.18 | 1.21 | -2.79 | 9.12 |
| 861 | 3.85 | 4.12 | -10.21 | 10.61 |
| 894 | 12.85 | 13.77 | -28.42 | 7.7 |
| 927 | 25.53 | 26.53 | -45.08 | 4.91 |
| 960 | 36.91 | 37.75 | -51.75 | 2.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
