通带频率620~820MHz, DC-500MHz≥40dBc, 960-3000MHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 620 | ~ | 820 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 960-3000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

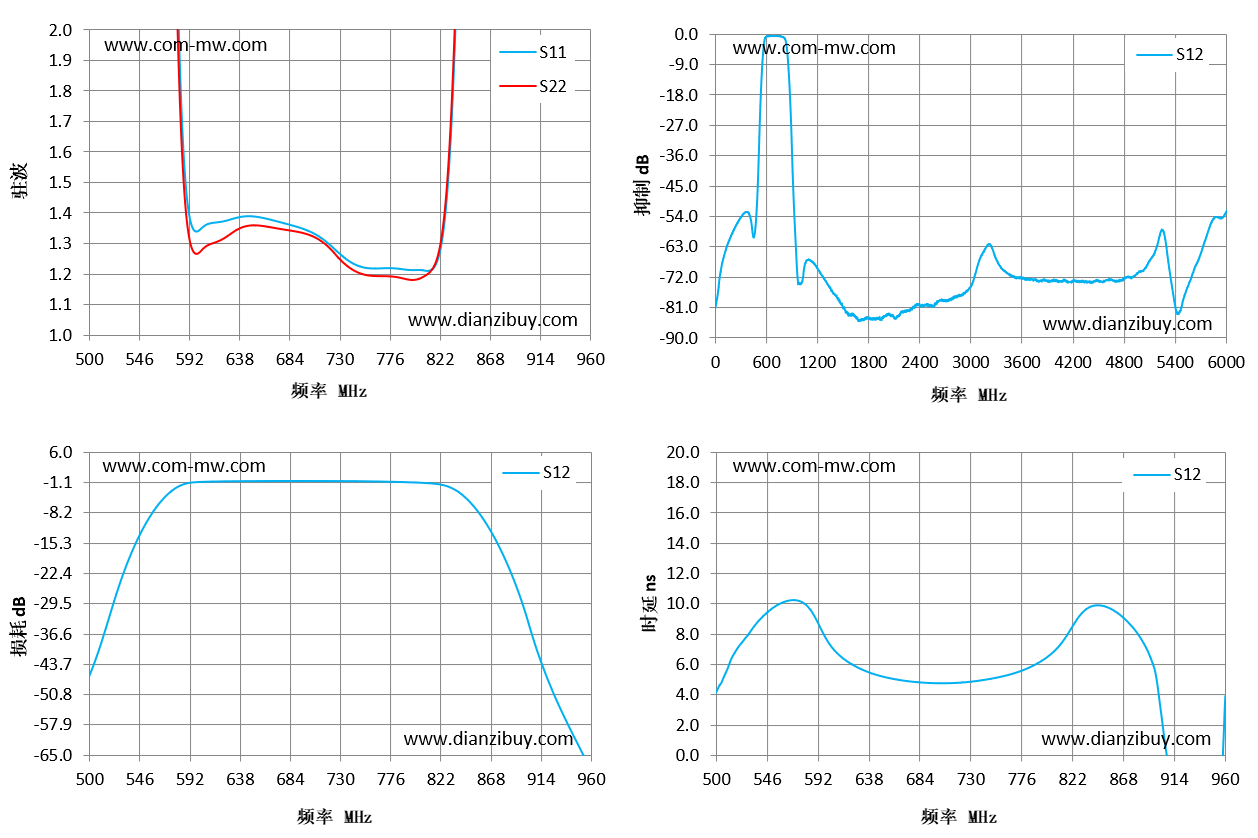

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 500 | 2966.43 | 193.49 | -47.1 | 4.02 |
| 533 | 80.17 | 47.22 | -21.23 | 8.37 |
| 566 | 8.31 | 6.9 | -5.68 | 10.21 |
| 599 | 1.34 | 1.27 | -0.9 | 7.79 |
| 631 | 1.38 | 1.33 | -0.71 | 5.71 |
| 664 | 1.38 | 1.36 | -0.65 | 5.02 |
| 697 | 1.35 | 1.33 | -0.64 | 4.78 |
| 730 | 1.27 | 1.25 | -0.66 | 4.86 |
| 763 | 1.22 | 1.19 | -0.75 | 5.29 |
| 796 | 1.21 | 1.18 | -0.96 | 6.27 |
| 829 | 1.47 | 1.51 | -1.93 | 9.23 |
| 861 | 7.18 | 7.17 | -9.42 | 9.52 |
| 894 | 20.69 | 20.74 | -26.27 | 6.45 |
| 927 | 39.58 | 39.38 | -51.19 | -3.19 |
| 960 | 55.74 | 57.06 | -68 | 1.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
