通带频率725~775MHz, DC-680MHz≥40dB, 825-2000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 725 | ~ | 775 | MHz |
| 通带损耗 | / | / | 5.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-680 | MHz≥ | 40 | dB | ||
| 带外抑制 | 825-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

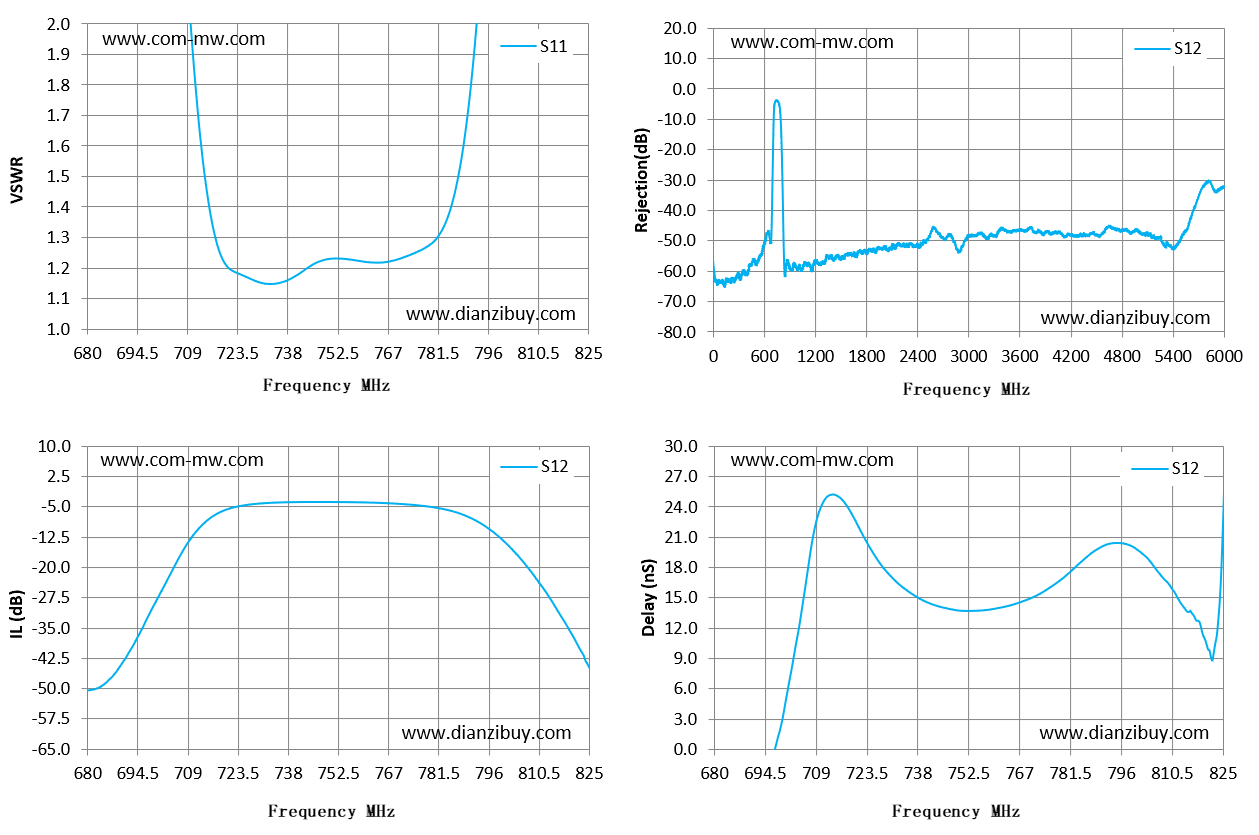

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 680 | 11.55 | -50.37 | -50.37 | -15.53 |
| 690 | 8.11 | -44.09 | -44.09 | -13.77 |
| 701 | 4.05 | -26.5 | -26.5 | 6.27 |
| 711 | 1.86 | -11.59 | -11.59 | 24.55 |
| 721 | 1.2 | -5.48 | -5.48 | 22.05 |
| 732 | 1.15 | -4.1 | -4.1 | 16.59 |
| 742 | 1.18 | -3.85 | -3.85 | 14.4 |
| 753 | 1.23 | -3.85 | -3.85 | 13.73 |
| 763 | 1.22 | -4 | -4 | 14.14 |
| 773 | 1.24 | -4.45 | -4.45 | 15.43 |
| 784 | 1.35 | -5.78 | -5.78 | 18.42 |
| 794 | 2.18 | -9.25 | -9.25 | 20.45 |
| 804 | 4.77 | -16.62 | -16.62 | 18.7 |
| 815 | 9.62 | -29.07 | -29.07 | 13.64 |
| 825 | 14.54 | -44.24 | -44.24 | 21.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
