通带频率725~775MHz, DC-675MHz≥40dB, 825-2000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 725 | ~ | 775 | MHz |
| 通带损耗 | / | / | 5.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-675 | MHz≥ | 40 | dB | ||
| 带外抑制 | 825-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

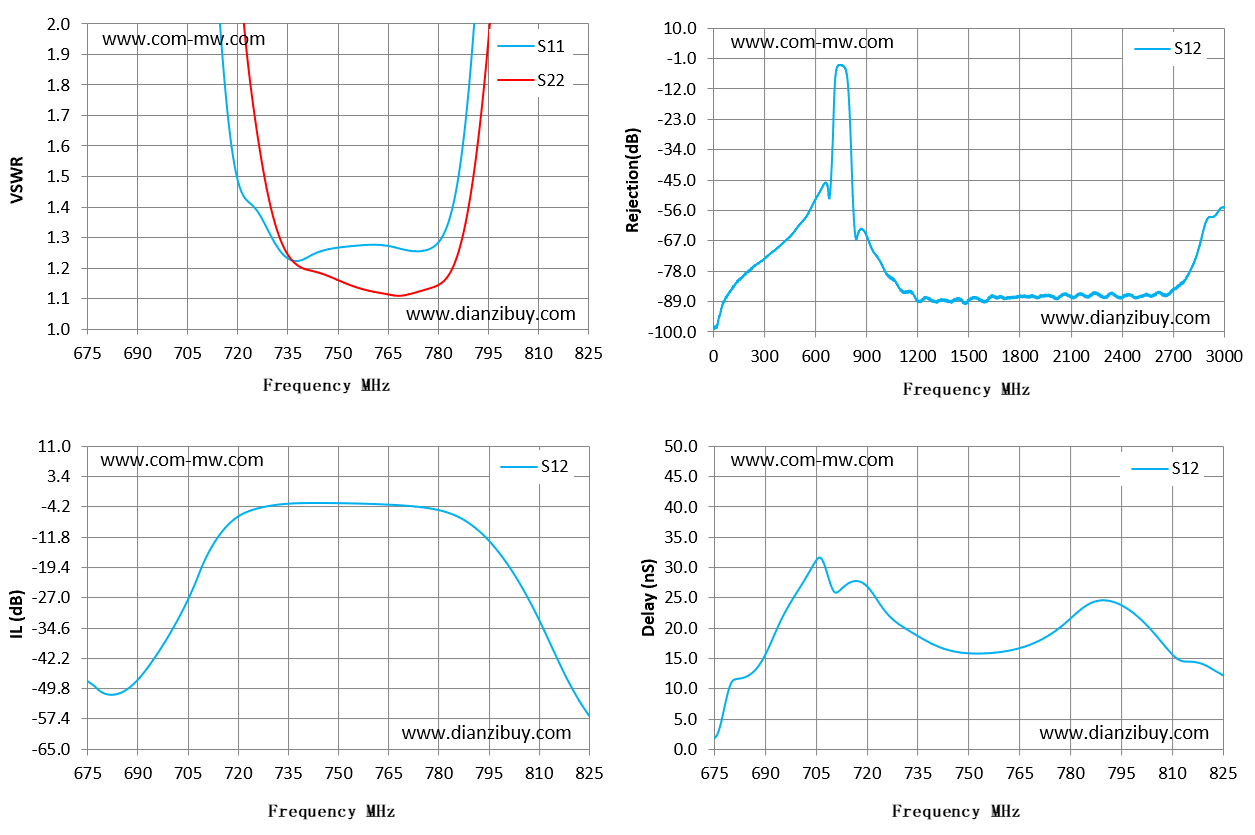

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 675 | 25.73 | 281.72 | -47.79 | -47.79 | 1.77 |
| 686 | 15.09 | 53.25 | -50.6 | -50.6 | 12.33 |
| 696 | 8.35 | 22.92 | -41.43 | -41.43 | 22.34 |
| 707 | 3.87 | 8.81 | -24.61 | -24.61 | 31.38 |
| 718 | 1.64 | 2.81 | -8.23 | -8.23 | 27.68 |
| 729 | 1.33 | 1.46 | -4.08 | -4.08 | 20.93 |
| 739 | 1.22 | 1.2 | -3.27 | -3.27 | 17.52 |
| 750 | 1.27 | 1.16 | -3.26 | -3.26 | 15.81 |
| 761 | 1.28 | 1.12 | -3.48 | -3.48 | 16.11 |
| 771 | 1.26 | 1.11 | -3.93 | -3.93 | 17.84 |
| 782 | 1.31 | 1.16 | -5.35 | -5.35 | 22.37 |
| 793 | 2.32 | 1.69 | -10.67 | -10.67 | 24.28 |
| 804 | 5.52 | 3.38 | -22.53 | -22.53 | 19.74 |
| 814 | 10.39 | 5.93 | -38.94 | -38.94 | 14.44 |
| 825 | 17.17 | 9.42 | -56.15 | -56.15 | 12.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
