通带频率710~1210MHz, DC-600MHz≥40dB, 1.41-3GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 710 | ~ | 1210 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1.41-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

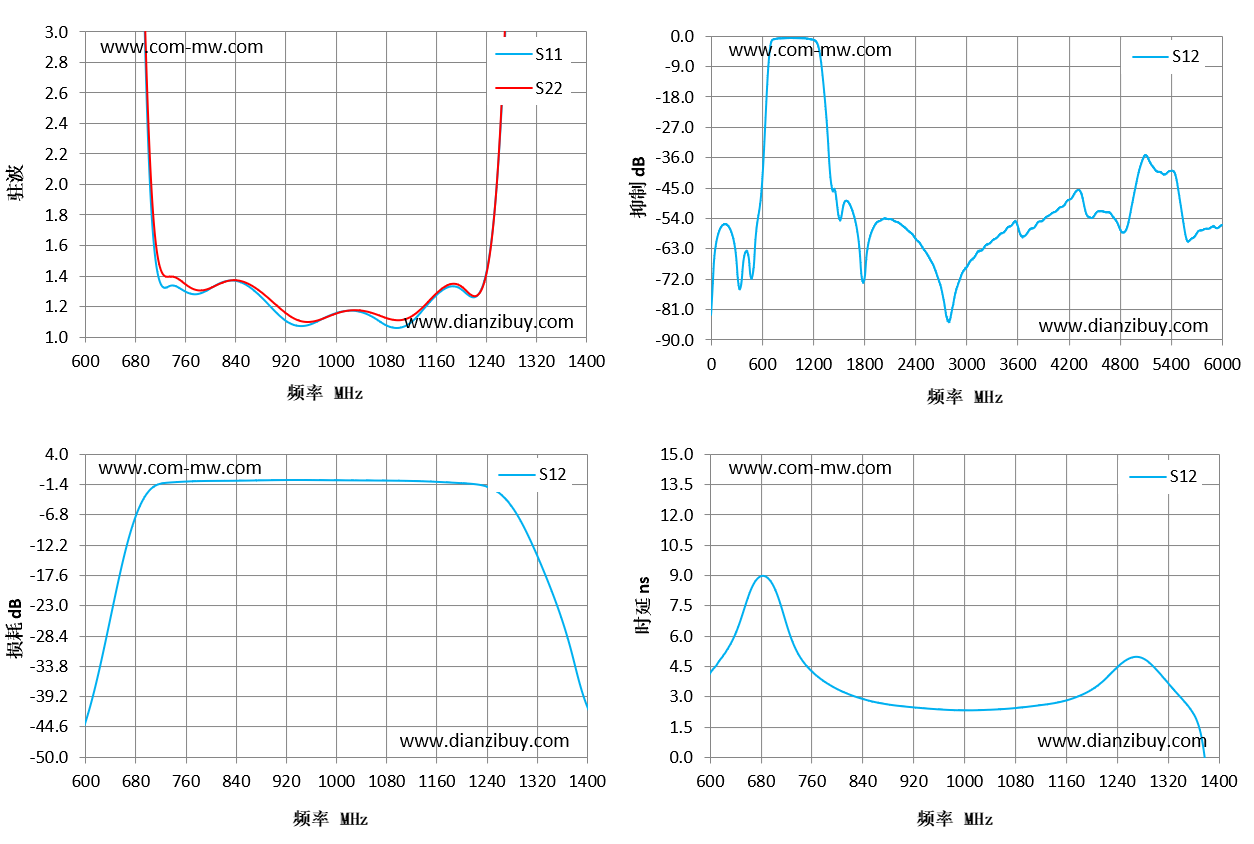

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 600 | 94.8 | 26.35 | -43.88 | 4.12 |
| 657 | 18.83 | 11.69 | -16.43 | 7.58 |
| 714 | 1.47 | 1.59 | -1.38 | 7.32 |
| 771 | 1.28 | 1.32 | -0.72 | 3.97 |
| 829 | 1.37 | 1.37 | -0.64 | 2.99 |
| 886 | 1.24 | 1.28 | -0.54 | 2.58 |
| 943 | 1.07 | 1.11 | -0.49 | 2.4 |
| 1000 | 1.16 | 1.15 | -0.54 | 2.32 |
| 1057 | 1.14 | 1.16 | -0.58 | 2.37 |
| 1114 | 1.08 | 1.12 | -0.65 | 2.55 |
| 1171 | 1.31 | 1.32 | -0.89 | 2.91 |
| 1229 | 1.29 | 1.29 | -1.38 | 4.1 |
| 1286 | 4.91 | 5.3 | -6.37 | 4.79 |
| 1343 | 12.7 | 20.35 | -20.35 | 2.85 |
| 1400 | 10.92 | 38.03 | -41.07 | -3.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
