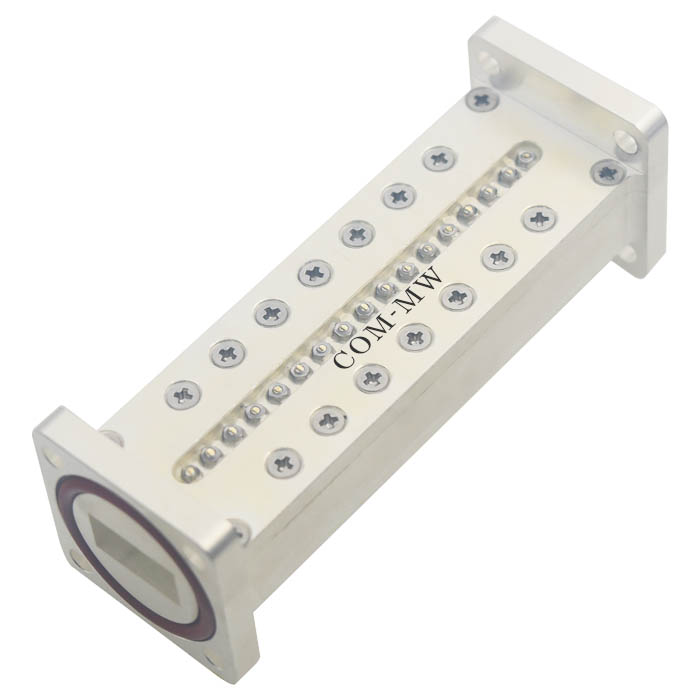

通带频率13.7~14.55GHz, DC-11.75GHz≥55dBc, 14.95-24GHz≥20dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13.7 | ~ | 14.55 | GHz |
| 通带损耗 | / | / | 0.4 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-11.75 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 14.95-24 | GHz≥ | 20 | dBc | ||
| 带外抑制 | 11.75-12.75 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 12.75-13.05 | GHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |

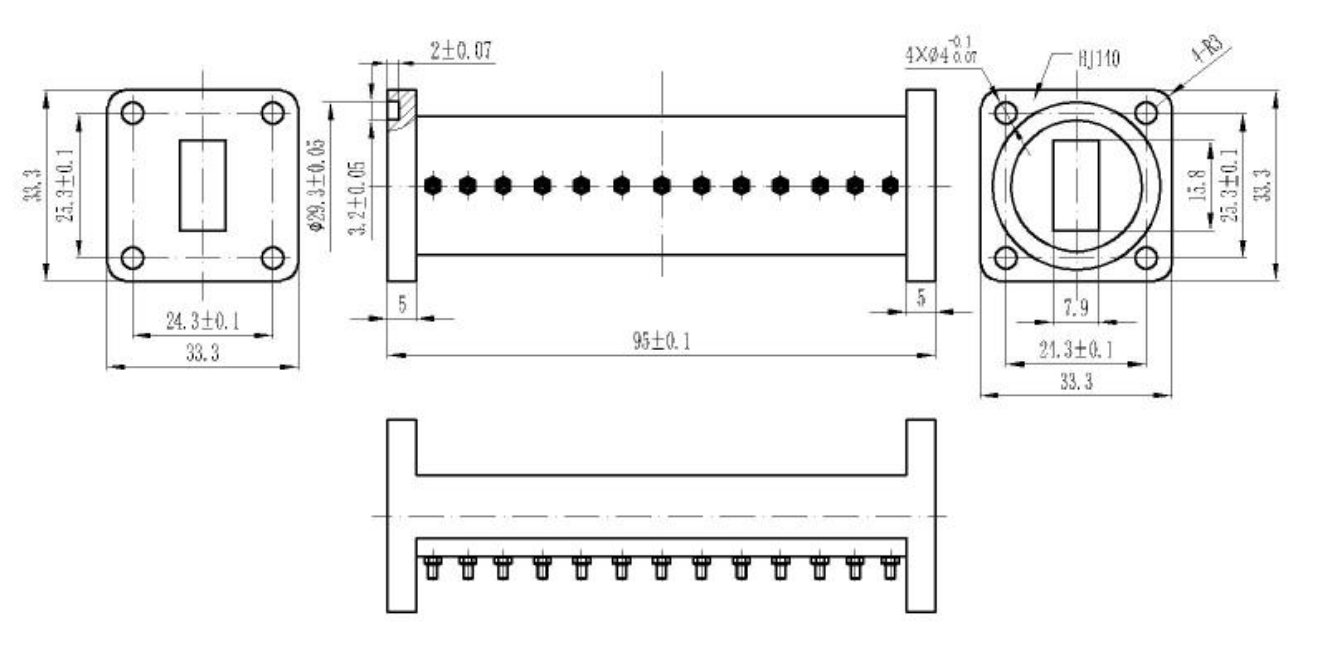

| 接口形式 | 波导口 |
| 波导口型号 | BJ140 |
| 表面 | 镀银 |
| 功率容量 | 300W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 防水等级:雨淋 |

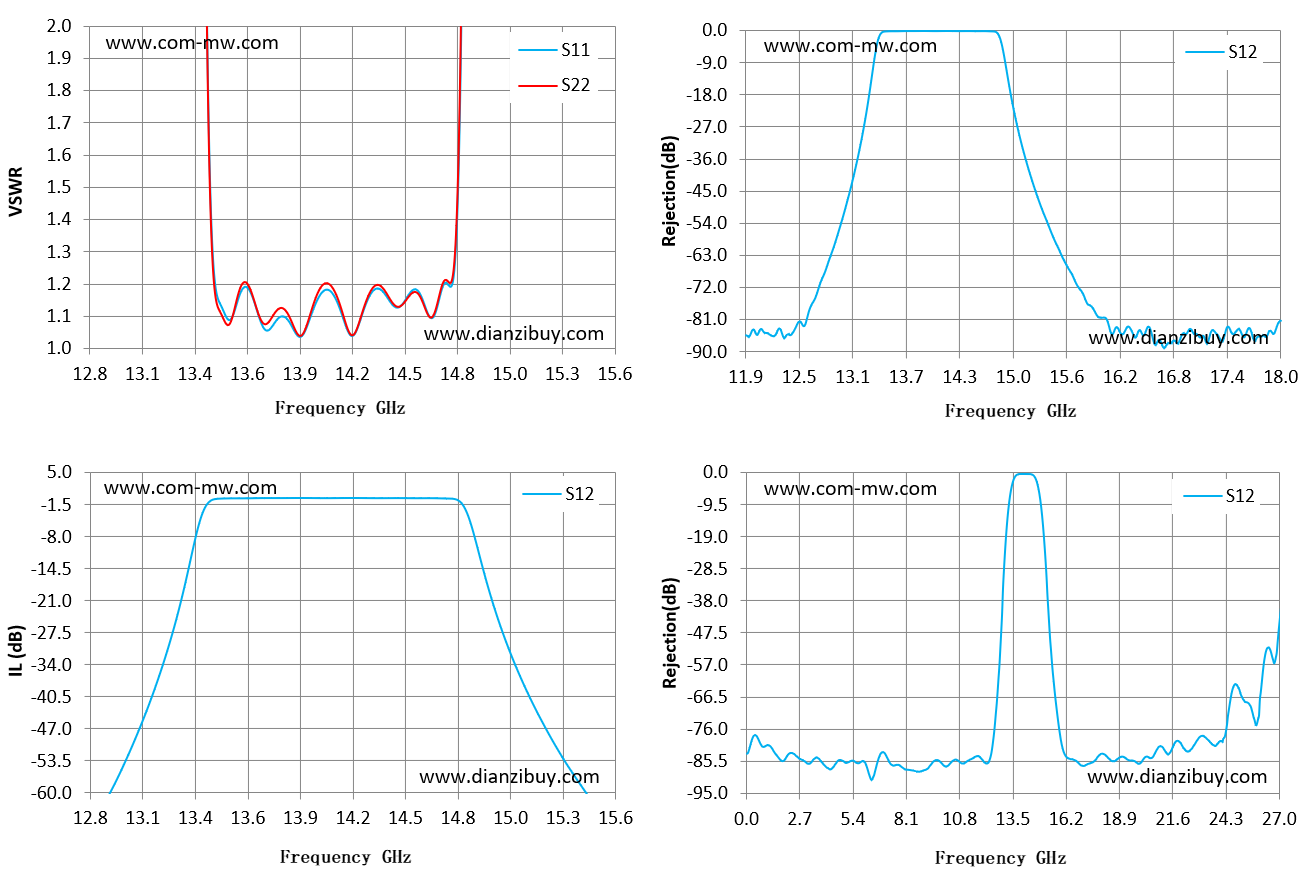

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 12.8 | 71.76 | 75.81 | -67.72 |
| 13 | 67.14 | 73.88 | -52.84 |
| 13.2 | 62.62 | 103.42 | -32.75 |
| 13.4 | 4.49 | 4.57 | -3.83 |
| 13.6 | 1.16 | 1.18 | -0.26 |
| 13.8 | 1.09 | 1.12 | -0.21 |
| 14 | 1.13 | 1.15 | -0.21 |
| 14.2 | 1.04 | 1.04 | -0.2 |
| 14.4 | 1.15 | 1.16 | -0.22 |
| 14.6 | 1.12 | 1.11 | -0.23 |
| 14.8 | 2.91 | 3.11 | -2.3 |
| 15 | 98.14 | 235.77 | -27.47 |
| 15.2 | 149.29 | 83.69 | -44.48 |
| 15.4 | 94.32 | 60.63 | -57.35 |
| 15.6 | 59.1 | 54.34 | -67.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
