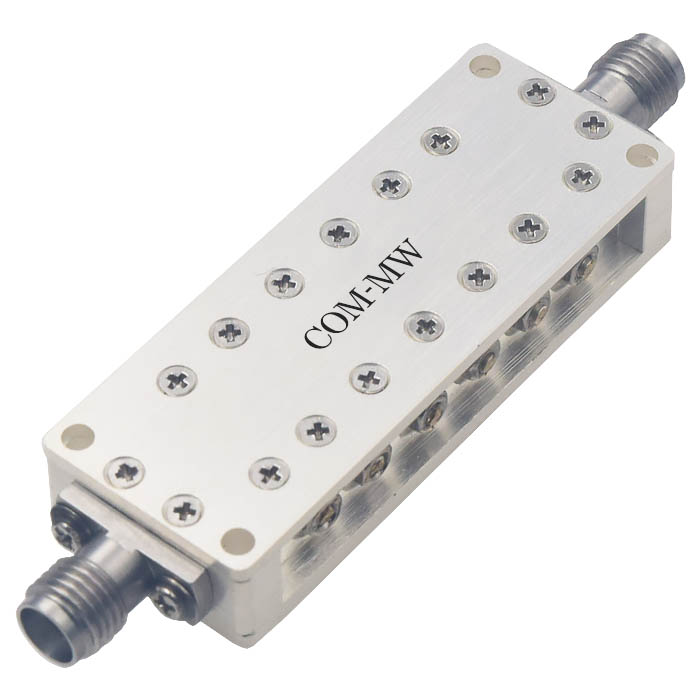

通带频率6~11GHz, DC-5GHz≥50dB, 12-20GHz≥50dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 11 | GHz |
| 通带损耗 | / | / | 1 | 2 | dB | |
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 5.5 | GHz≥ | 26 | dBc | ||
| 带外抑制 | DC-5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 12-20 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 | 1.6 |

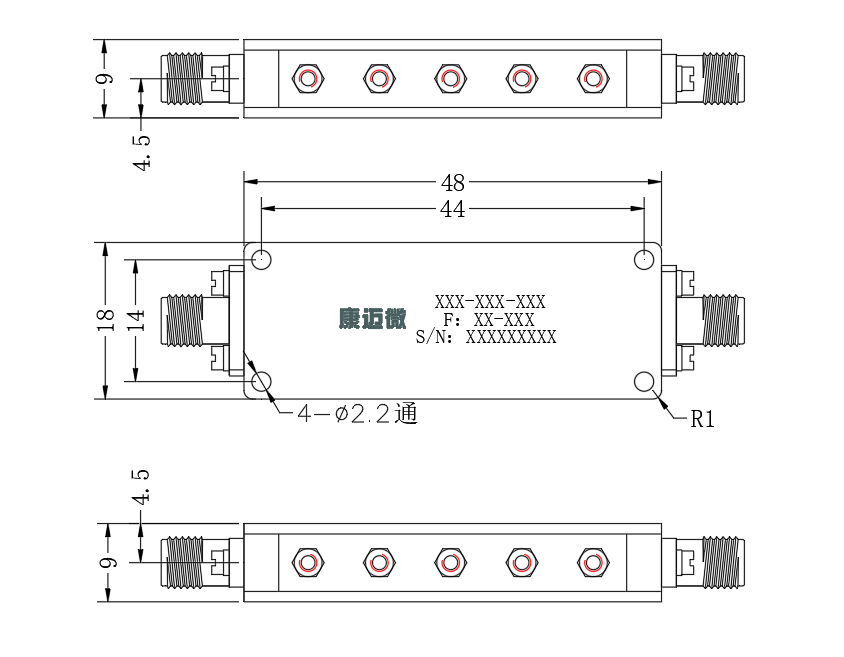

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

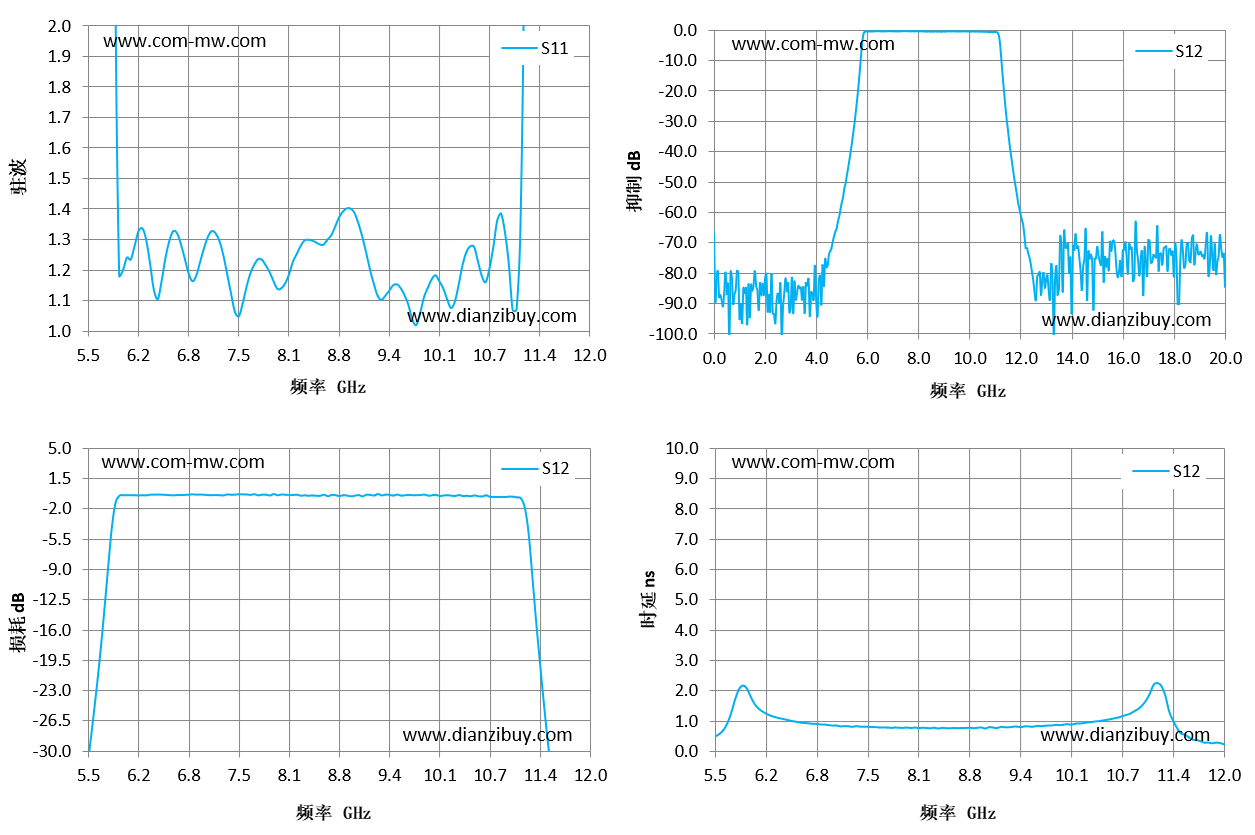

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 5.5 | 118.77 | -33.81 | -33.81 | 0.42 |
| 5.96 | 1.2 | -0.46 | -0.46 | 1.81 |
| 6.43 | 1.1 | -0.38 | -0.38 | 1.05 |
| 6.89 | 1.16 | -0.35 | -0.35 | 0.88 |
| 7.36 | 1.12 | -0.41 | -0.41 | 0.81 |
| 7.82 | 1.21 | -0.39 | -0.39 | 0.79 |
| 8.29 | 1.28 | -0.51 | -0.51 | 0.76 |
| 8.75 | 1.34 | -0.45 | -0.45 | 0.77 |
| 9.21 | 1.15 | -0.48 | -0.48 | 0.79 |
| 9.68 | 1.08 | -0.41 | -0.41 | 0.83 |
| 10.14 | 1.14 | -0.48 | -0.48 | 0.91 |
| 10.61 | 1.18 | -0.6 | -0.6 | 1.09 |
| 11.07 | 1.07 | -0.7 | -0.7 | 1.89 |
| 11.54 | 40.23 | -32.57 | -32.57 | 0.55 |
| 12 | 137.26 | -58.74 | -58.74 | 0.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
