通带频率80~120MHz, DC-65MHz≥40dB, 150-900MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 80 | ~ | 120 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-65 | MHz≥ | 40 | dB | ||
| 带外抑制 | 150-900 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 2W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

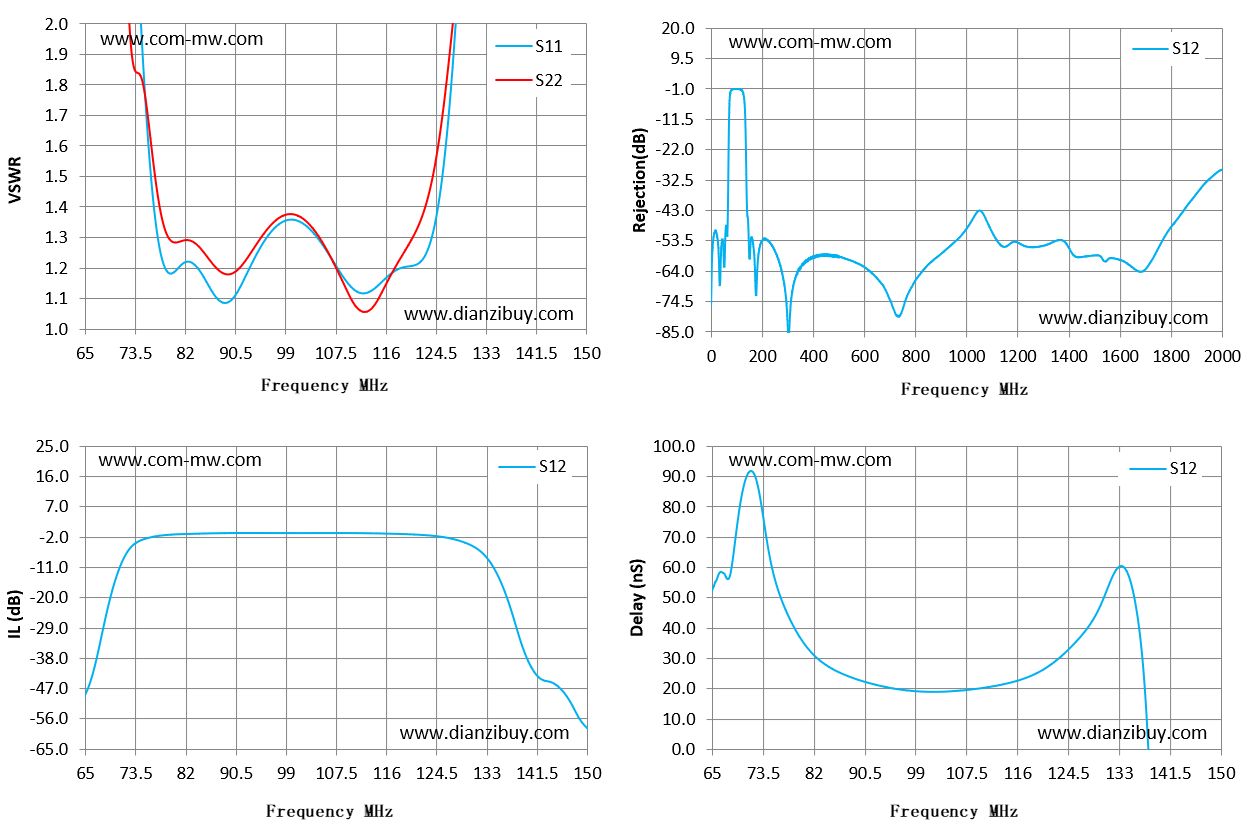

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 65 | 26.29 | 16.57 | -49.34 | 51.46 |
| 71 | 6.58 | 3.26 | -11.03 | 90.06 |
| 77 | 1.37 | 1.5 | -1.87 | 48.35 |
| 83 | 1.22 | 1.29 | -1.12 | 29.6 |
| 89 | 1.09 | 1.18 | -0.89 | 23.13 |
| 95 | 1.28 | 1.31 | -0.87 | 20.09 |
| 101 | 1.36 | 1.37 | -0.89 | 18.91 |
| 108 | 1.19 | 1.18 | -0.88 | 19.61 |
| 114 | 1.13 | 1.08 | -0.97 | 21.54 |
| 120 | 1.21 | 1.28 | -1.26 | 25.85 |
| 126 | 1.58 | 1.77 | -2.2 | 35.85 |
| 132 | 4.23 | 2.35 | -6.45 | 57.35 |
| 138 | 14.74 | 7.92 | -28.96 | -4.05 |
| 144 | 22.95 | 24.66 | -45.26 | -7.81 |
| 150 | 27.9 | 47.19 | -58.75 | -65.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
